杭汽 T7260 型汽轮机组探头安装及调试

发表时间:2020/9/3   来源:《科学与技术》2020年3月9期   作者:魏景玉
[导读] 阐述杭汽T7260型汽轮机轴振动、轴位移探头运用探头校验仪TK3、
        摘要:阐述杭汽T7260型汽轮机轴振动、轴位移探头运用探头校验仪TK3、过程仪表校验仪FLUKE741进行调试及探头的现场安装。
        关键词: T7260型汽轮机;探头;调试;安装
1准备工作
(1)仪表出库进行外观检查,并作相应的记录,其内容及要求应符合下列规定:
①铭牌及设备的型号、规格、测量范围、使用电源等技术条件,应符合设计要求;
②探头及变送器无变形、损伤、油漆脱落、零件丢失等缺陷,外形主要尺寸、连接尺寸应符合设计要求;
③变送器端子、探头的接头、延长电缆、固定件等应完整,附件齐全;合格证及检定证书齐备。
④对调试所需的标准仪表探头校验仪TK3、过程仪表校验仪FLUKE741进行检查确认,确认合格后方可使用。
2探头及变送器的调试
(1)探头的间隙—输出电流特性试验
①试验宜用模拟法,试验装置见图1。试验时探头必须与同一位号的延长电缆、变送器成套进行试验。试验器的探头试片材质宜与被测轴的表面材质一致;
②探头特性试验应符合下列规定∶
a确定零间隙时,应将测微计对准刻度“0”,使探头端面与试片表面轻轻接触,不宜过紧;
b调整螺旋测微计,缓慢增加间隙,每隔100μm记录一次电流值,直到数字电流表的读数基本不变为止;
c将所得数据标在直角坐标图上,作出探头的间隙—电流特性曲线,该曲线中间应为一直线段,其电流梯度应符合该仪表的技术要求。

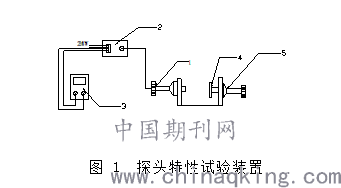

图 1  探头特性试验装置
1—探头,2—探头变送器,3—数字电流表(FLUKE741),4—试片,5—测微计
(2)轴位移监视仪连同探头、专用电缆、变送器等按下列顺序作系统试验:
a接通电源,调整探头与待测表面的间隙为特性曲线的中点,或调整间隙为出厂资料中的规定数值,使仪表指示零;
b旋转测微计,使试片向前推进,推进的距离为仪表的最大刻度值,仪表应指示正向最大刻度。然后旋转测微计,使仪表回零,并使试片向后移动到最大距离,仪表应指示负向最大刻度值。零位和范围反复调整,直到符合要求;
c调整测微计, 使试片表面与探头间距分别为全刻度的0、±50%、
±100%,记录仪表的读数,允许误差为±5% 。
(3)轴振动监视仪校验按下述步骤进行∶
         轴振动监视仪的校验可采用相应的轴试验器中心倾斜转盘作为振动源,在校验前,应对振动源的振幅值进行标定;
        a探头应安装在倾斜转盘中央上方的固定卡套中,使滑动臂对准“0”,用塞尺调整探头和倾斜转盘的间隙为1.0mm(见图2)或等于探头特性曲线直线段的中点;
         b抽去塞尺,接好探头与前置放大器的连线,分别给仪表和转盘接通电源,仪表应指示零;
                c将转盘转速调整到额定转速;
         d调整探头卡套滑臂,增加转盘倾斜度,以提高转盘旋转时的振动值,使滑臂末端分别指示测量范围的25%、50%、75%、100%,轴振动仪的指示与此相对应,允许误差为±5%,否则应反复调整仪表的零位与范围。

                                 图 2 轴振动监视仪的校验接线
1—斜转盘,2—探头,3—卡套座,4—滑臂,5—探头变送器,6—数字电流表(FLUKE741)
3探头及变送器的安装
(1)转速监测
作用:汽轮机运行需要检测转子转速。汽轮机装有七个转速传感器,其中三个接到SIS系统用于转速控制,一个接到转速表用于就地显示,三个到三选二超速保护系统做三选二保护。
结构:汽轮机转子前端装有发讯盘,传感器则固定在前轴承座端面监测端盖上。安装时,首先把转速探头用手轻轻拧到位,使探头与发讯盘刚好接触,然后在转速探头上做一个记号,以记号为准退出1圈即可,如果是进口件退出3/4即可,用锁紧螺母锁紧。
(2)振动监测
作用:汽轮机运行时转子要产生振动,振动通过轴承传递到轴承座。测量轴承座壳体的振动是间接的,因为转子镇定传递受到轴承油膜的刚度、阻尼的影响。直接测量转子的振动式最好的办法。振动的大小直接影响机组的安全性和设备的寿命。
结构:

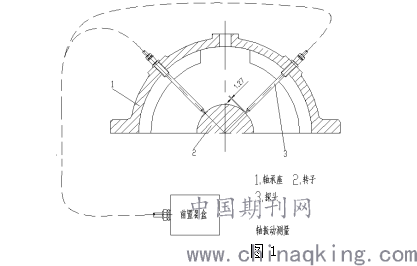

        每个径向轴承装有互成90°的两个探头,探头固定在轴承座壳体上。探头通过电缆与前置器连接,组成传感器系统。前置器输出电压信号供二次表采集,处理、指示等。
        电涡流探头(8mm)安装间隙为1.2-1.8mm(机械零位时),安装完成后测量电压约为-8V~-10V比较为适宜。

图1

 (3)轴位移监测
作用:
        推力轴承用于汽轮机转子轴向定位。任何超过规定的轴向移动对设备都是有害的。经常观察轴向移动情况是十分必要的,特别是位移达到报警值时要引起高度重视;当位移达到危险值时,应立即采取有效措施,停机检查。
结构:
        轴位移探头和转速探头一样,也安装固定在监测端盖上,如图所示。当轴位移≥|±0.4mm|时报警,≥|±0.6mm|时停机。
        当汽轮机汽缸还没有盖缸时就要安装轴向位移探头。在安装时把汽轮机转子朝主推力轴承方向推足不得松开。首先把位移探头用手轻轻拧到位,使探头与发讯盘刚好接触,然后在转速探头上做一个记号,以记号为准退出1圈即可,如果是进口件退出3/4即可,用锁紧螺母锁紧。
(4)温度监测
作用:这里温度监测主要是对汽机轴承轴瓦温度的监测,是工作人员可以随时了解轴承的工作情况,一旦出现温度报警,应立即采取措施,查明并排除事故原因,才能继续正常运行。
        轴承温度探头的安装方法:安装工作要在油循环合格后进行,轴承、轴承座清洗干净后再装。装热电阻时把热电阻塞入测温孔,把热电阻上O型圈放在热电阻上的凹槽内,用一字小螺丝刀用力把O型圈嵌入,然后用手轻轻拉一下拉不出即可,再利用热电阻引线上的固定线夹与轴承体固定住。
4调试过程中的问题及解决措施
    汽轮机盘柜由厂家直接供货,所有仪表有卡件直接供电,由于卡件未设计单独的保险隔离,我们必须把卡件所对应得仪表检查接线接地完成后才可统一送电调试以防屏蔽处理不好烧坏卡件。
        运行过程中润滑油从探头螺纹处流出,我们要在今后施工过程中探头端密封性进行检查,确定密封垫片加装,并在螺纹连接处用密封胶做密封处理,防止机组运行时在压力的作用下润滑油从探头口处渗漏。
结束语
        安全监控仪表检测机组的各种参数、数据,监控着机组健康程度,保护机组能够安全运转。所以仪表安装质量的好坏至关重要,这就要求我们在过程中细心而且要懂原理,这样在试运行时才不会情况频出。
参考文献
[1]厂商提供的安装、操作及维修手册
[2]《自动化与仪表工程师手册》
[3]《风机、压缩机、泵安装工程施工及验收规范》GB50275-2010
