摘要：卫生间设计在住宅建筑设计中占据举足轻重的地位，《民用建筑设计统一标准》GB50352-2019中要求建筑设计要坚持适用、经济、绿色、美观的设计方针，满足安全、卫生、环保的基本要求，卫生间排水设计同样遵守。卫生间排水技术虽然不断发展但仍然存在很多不足，基于南方住宅卫生间的设计特点，比较分析多种卫生间排水方式，秉承少降板、少回填、少构造层次、易施工、造价低、不渗漏、易于检修、易于清洁、空间完整等设计原则，探讨新型异层外排水技术的设计方法。
关键词：同层排水、异层排水、外排水、新型排水
设计及探讨依据：《建筑给水排水设计规范》（GB50015-2019）涉及卫生间排水的条文如下：4.3.10下列设施与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯： 1 构造内无存水弯的卫生器具或无水封的地漏； 2 其他设备的排水口或排水沟的排水口。4.3.11水封装置的水封深度不得小于50mm，严禁采用活动机械活瓣替代水封，严禁采用钟式结构地漏。4.4.4生活排水管道敷设应符合下列规定：1 管道宜在地下或楼板填层中埋设，或在地面上、楼板下明设；2 当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修；3 在气温较高、全年不结冻的地区，管道可沿建筑物外墙敷设；
1.异层排水技术
1.1设计方法
具体做法是卫生间常规降板100 mm用于找坡，卫生间干管及各个支竖管穿越楼板，排水横管和存水弯管在楼板下、下层住户户内明设，通常下层住户需要吊顶。
1.2优点
1、工艺简单、施工周期短、维修简单；
2、存水弯管可充分做高，隔臭时效长、效果好。
1.3缺点
1、上层使用卫生间时，排污噪音在下一层，干扰较大，心理难以接受；
2、立管多预留套管多，施工难度大，缝隙封堵不过关容易漏水；
3、穿管较多，隔音效果差；
4、维修时需要拆开下层住户吊顶，严重干扰下层生活，是邻里关系变差主要因素之一。
2. 同层排水技术
2.1设计依据
《住宅设计规范》（GB50096-2011）8.2.8污废水排水横管宜设在本层套内。基于产权和邻里关系，住宅设计规范推荐布置在本套内。
《建筑同层排水工程技术规程 CJJ232-2016》2.1条对同层排水进行了定义：建筑排水系统中，器具排水管和排水横支管不穿越本层结构楼板到下层空间，且与卫生器具同层敷设并接入排水立管的排水方式。
2.2大降板技术（也称沉箱型）
具体做法是卫生间整体或局部的楼板下沉300mm或以上，结构楼板需先做防水，上部作为各横管、支管等管道敷设空间，常用加气混凝土、陶粒混凝土等轻质材料填实作为垫层，垫层上用水泥砂浆找坡找平后再做一道防水层，因为构造层次较多，漏水风险较大，为避免填充层内积水，常做泄水孔连至横管；
技术要领：结构荷载大，填充垫层上下两道防水层，需增设泄水孔。
2.3小降板技术（墙排系统）
具体做法是卫生间常规降板100 mm ~150 mm用于找坡，管道布置在后排型洁具的后面或悬挂洁具的下面，通过砌墙或干挂石板等装修手段进行遮盖，因为没有空间设计存水弯或水封较浅常常臭气外漏，如采用防臭地漏时排水效果不好。排水横管同时占用一定的平面空间。
技术要领：支管隐藏，不穿楼板在同一楼层与主管相连接。
2.4反填抬高技术：
具体做法是卫生间常规降板100 mm用于找坡，局部用轻质材料填实大约200mm作为垫层来安装卫生洁具。多用于后期改造项目，优点是通过增加小部分厚度解决大便器的排水问题，缺点是卫生间内不平整，使用不方便，空间不完整。
技术要领：局部向上反填材料走管。
2.5同层排水的优点
1、检修对下层影响较小；
2、只有主干管穿越楼板，漏水几率小；
3、排水噪声对下层影响较小。
2.6同层排水缺点
1、一般需要反填，结构荷载增加，不符合绿色建筑原则；
2、构造层次多，工艺复杂，材料浪费，工程费用增加；
3、检修时需全部刨开，维护成本巨大，工期较长；
4、弯管高度仍然受限，隔臭能力没有异层排水好。
3.外排水（侧排）技术
3.1设计方法
具体做法是卫生间常规降板100 mm仅做找坡，各洁具采用后排或悬挂式，排水管道穿越外墙，立管、横管等挂于外墙，外侧设存水弯改善卫生间内空气质量。
3.2优点
1、工艺简单、施工周期短、造价低；
2、对下层住户影响较小；
3、维修简单，维修工期短；
3.3缺点
1、系统裸露，严重影响立面；
2、检修困难，需用吊篮、梯子在外墙作业，检修安全隐患较大、成本稍高。
4.新型异层外排水技术
4.1设计方法

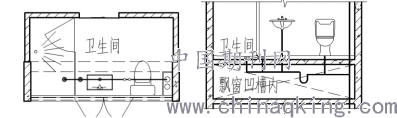

设计回避以上几种排水系统的缺点，归集优点，综合设计新型异层外排水技术。具体做法是结合落地飘窗，把异层排水系统藏入飘窗下的水平凹槽中（室外空间），同时落地窗可锁闭或开启，飘窗间采用与空调遮挡形式相同百叶或格栅进行遮挡，检修时可拆卸（附图）。
.png)
技术要领：排水系统位于楼板下、非下层住户室内空间。
4.2优点
1、工艺和构造层次简单，仅需一道防水层，施工周期短；
2、结构简洁，无需大降板、无需反填；
3、排污噪音在下一层外侧，对下层室内影响较小；
4、存水弯管可充分做高，隔臭时效长、效果好；
5、水平凹槽用百叶进行遮挡，立面相对美观；
6、维修相对简单，无需大拆大检，开启窗扇趴于地板上即可拆掉百叶进行维修；
7、低于2.1米可计算一半建筑面积，有获得感。
4.3缺点
1、卫生间需要较大开敞面；
2、检修仍有不便之处，预留检修窗防水效果略差；
3、对管材的耐久性要求较高；
5. 列表比较

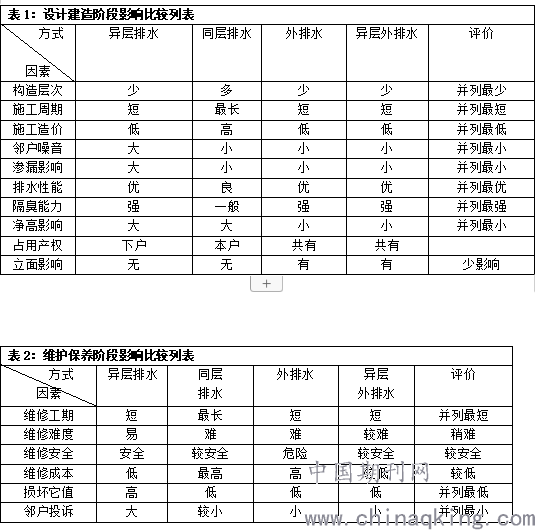

表1：设计建造阶段影响比较列表
.png)
新型异层外排水技术与多种排水方法在各项影响因素评价中指标优异，值得借鉴和推广。
6.结语
住宅建筑设计创新层出不穷，卫生间的布置方式越来越多样化，排水技术与管道材料发展日新月异，卫生间排水技术进一步创新的空间一直都存在，本文提出新型卫生间排水技术一个方向、一个思路。
