摘要：区别有隐患和缺陷，故障是指设备在工作过程中，因某种原因“丧失规定功能”或危害安全的现象，本文重点探讨了开关柜几种常见故障，研究了表现、成因和预防，将其简单分为机械类和电气类故障，分别进行介绍。
关键词：开关柜；故障
1、机械类故障
（1）动静触头夹紧接触压力不够
动静触头夹紧接触压力不足，表现为回路电阻不达标，主要是由于梅花触头上的弹簧疲劳，需要对断路器做回路电阻测试，若夹紧力不足，回路电阻自然不达标。
或者梅花触头上弹簧存在变形，运行状态下，弹簧容易发生断裂，使梅花触指发生散股，平时应该认真检查梅花触头上的弹簧，发现变形应该及时更换，如果频繁发现变形，或者梅花触头触指跑位，则要考虑动静触头的对中问题，除了调整梅花触头，更换弹簧，还应该及时调整静触头的位置。
（2）接触面氧化
接触面氧化，表现为梅花触头表面镀银层发黑，主要是由于开关柜长期运行，动静触头处于高温条件下，极易发生氧化，平时应该用酒精和百洁布认真打磨梅花触头，凡士林本身不导电，不宜涂抹过厚，以免接触电阻过大，温度过高，加剧接触面氧化。
2、电气类故障
（1）断路器灭弧室真空度不足
此类故障表现为绝缘筒融化，由于灭弧室真空度不足，动静触头间发生拉弧，动静触头会有高温痕迹，而且真空灭弧室导向套会烧融，高温从动静触头传导到导电件，导电件本身可能会有烧灼放电痕迹，而且绝缘筒会烧融。
（2）电压互感器击穿或开裂
此类故障表现为电压互感器击穿或开裂，一般柜体有放电烧灼痕迹或拱起变形，一般是过电压引起，过电压的原因很多，雷过电压击和谐振过电压比较常见，给开关柜加装避雷器，可以有效地抑制雷击过电压，谐振过电压的原因较多，一般为一次系统谐振和电压互感器铁芯饱和，加装消弧线圈，可以有效抑制谐振过电压。
（3）绝缘强度低导致放电
此类故障表现接地短路或相间短路，环境湿度高，温度低，随着空气湿度的增加，由于绝缘表面的几何起伏、憎水性以及水的表面张力等因素，使得绝缘表面电导不均匀，从而改变电场分布，闪络电压升高，设备绝缘强度降低，同时温度低也会导致相对湿度的升高，同样会降低绝缘强度，提高闪络发生概率，引发接地短路或相间短路。平时应将空调温度保持在合理水平，不宜过低，保证柜内加热片正常工作，温湿度控制器能够正确动作，气候潮湿地区应加装除湿装置。如发现裸露金属部分有明显铜绿，应尽快去除防止氧化腐蚀加剧。
（4）安全距离不足导致放电
此类故障表现为接地短路，一般发生在裸露导电部分（例如铜排、接线柱）和柜体金属部分之间，发生过电压时，对柜体放电，平时验收设备时，应保证足够的安全距离，裸露导电部分的倒角应进行打磨，消除尖端放电的机会。如发现不符合要求的开关柜，应该及时进行改造，如间距难以调整，可以考虑更换绝缘件，强化绝缘性能。
（5）穿墙套管屏蔽层失效
此类故障表现为穿墙套管放电击穿，穿墙套管内部附有金属屏蔽网，需要和高压母排连接，以便在穿墙套管内形成均匀电场，部分屏蔽层与高压母排采用弹簧片接触，弹簧片长期处于压缩状态，容易疲劳导致压紧力不足，屏蔽层与高压母排接触不良，穿墙套管形成不均匀电场，极易发生击穿放电。
（6）电缆头、负荷插头制作、安装工艺不规范
此类故障表现为电缆头、负荷插头击穿、炸裂，电缆头、负荷插头的制作工艺及其复杂，需要把控好施工队伍资质，并进行全过程验收。
（7）导电管导流能力不足、动静触头接触面积不足
此类故障表现为动静触头烧毁，导电臂及绝缘件烧融，导电管的载流能力，与其直径有关，而动静触头的接触面积，则与梅花触头的片数有关。
3、案例研究
以某变电站35kV开关柜PT击穿为例，运维人员查看视频发现开关室内有浓烟，开启排风机去除浓烟后，发现某35kV开关柜异常，将该开关及开关出线端转检修，检修人员到现场开后柜门检查，发现柜内PT击穿，内部过渡物过热燃烧喷出，为黄色物质，该开关柜PT柜击穿的原因主要有两方面。
.png)

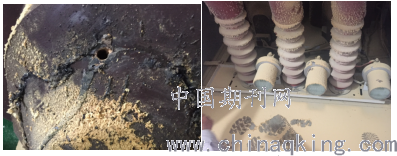

图1 PT击穿和内部过渡物过热燃烧喷出
一是材料成型工艺缺陷[1]，现场检查发现，击穿的孔洞十分平整，不同于以往由于内部过热膨胀引起的表面开裂，故不排除设备材质本身存在气孔等缺陷。黄色物质为内部过度物质燃烧产物，根据击穿位置及厂家分析不排除内部二次绕组短路故障。
二是系统运行方式及接线方式方面[2]，据运维人员描述，该线路T接某变电站和某水电厂，频率波动较为频繁，谐波影响较大。运维人员称该线路在投运以来发生过多次单相接地，故不排除多次故障造成的累积效应。
需要注意的是，本文为了体现各种故障的区别，将各故障分门别类地进行介绍，而实际情况是，各种常见故障并非只有一种成因，往往共同导致结果，案例中开关柜PT击穿既有材料成型工艺方面的成因，也有系统运行方式及接线方式的成因，如果只是更换PT，没有增加消弧线圈，后续再次过电压PT仍然有可能击穿。
[1]任想,刘洋,艾良斌,张闯,于钦学,朱思瑞,金海云.含气泡缺陷环氧浇注绝缘管型母线电击穿机理研究[J].高压电器,2019,55(04):141-148.
[2]郝耀华,曹斌,徐星琛,马斌,王凯.35 kV中性点经消弧线圈接地对铁磁谐振过电压影响的研究[J].电瓷避雷器,2020(02):93-98.
