浅谈长距离顶管施工技术实践谢杰

发表时间：2020/9/8 来源：《基层建设》2020年第14期作者：谢杰

[导读] 摘要：结合实际，对长输距离顶管施工技术的应用进行分析，首先阐述长距离顶管的结构要求，其次在论述长距离顶管施工技术适用范围的同时，对该技术的施工工艺要点内容进行论述，目的在于提高整体工程质量，实践可知，在施工时严格的控制施工工艺，能够有效的提升工程的进度与质量，该技术值得推广使用。

        无锡市公用水务投资有限公司江苏无锡
        摘要：结合实际，对长输距离顶管施工技术的应用进行分析，首先阐述长距离顶管的结构要求，其次在论述长距离顶管施工技术适用范围的同时，对该技术的施工工艺要点内容进行论述，目的在于提高整体工程质量，实践可知，在施工时严格的控制施工工艺，能够有效的提升工程的进度与质量，该技术值得推广使用。
        关键词：长距离；顶管施工；技术；实践
        0前言
        市政给排水工程是正常运行的关键部分，同时也是重点施工项目，有着不可替代的作用，并且还能够对城市中的抗洪减灾、资源利用有着巨大影响。城市化高速发展的带动之下，市政工程施工项目如果还使用传统管道施工方式，就会导致其无法满足现代化发展的需要，基于此，工程技术人员研发出长距离顶管施工技术。下面将从结构设计与施工方面来分析长距离施工技术。
        1工程概况
        某城市中的污水管理长度达到了296m，应用A1200管路来施工，采用的是顶管施工技术。根据施工现场的实际情况，跨湖部分的施工单次顶进的长度为118m，这就已经达到了长距离管道的施工技术要求。本次工程中使用的是A1200管道，材料为钢筋混凝土，最大埋设深度为7.98m，综合考虑各个方面的因素之后采用混凝土沉井施工方式。
        该工程的污水管顶管施工在该城市中的生态公园中进行施工，施工过程中，公园内的人工湖正在开挖施工，因为顶管施工的过程中会给周边的土地造成巨大的影响，必须要保证其周边土地满足稳定性的要求。在施工中，为了可能给保证穿湖段的施工能够顺利完成，还要与人工湖和周边区域的施工进行协调沟通，所以工程的实施存在较高的难度，顶管施工图为图。

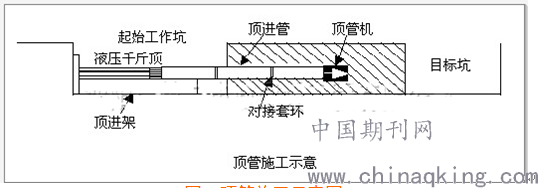

        图顶管施工示意图
        2长距离顶管的结构要求
        2.1钢筒
        市政工程中长距离顶管施工时主要应用的是冷轧钢板的钢筒作为施工主体部件，其材料厚度为1.5mm。钢筒两侧的结构形式为插口环与承口环，其可以连接不同结构的钢筒，插口环与承口环之间使用胶圈和垫层进行连接，以保证其结构的密封性达标。应用双胶圈的另外一个优势就能够防止水进入到结构内部，结构具备较强的防渗性能。
        2.2钢筋骨架网
        钢筋骨架网在钢筒外侧要采取焊接的方式来进行结构的连接，内部进行焊接钢筋骨架网主要就是为了将钢筒和混凝土之间进行稳定的连接，从而可以防止其出现混凝土下落的问题，只需要设置单层钢筋骨架网就能够满足施工的需要。钢筒结构的内部设置有钢筋骨架网结构，其主要的作用就是全面的提升结构的综合性能，可以有效的抵御外部载荷的影响，避免在外部载荷过大的情况下而导致管体出现损坏，如有必要可以选择双层钢筋骨架网的结构形式。
        2.3管体
        钢筒内外部完成混凝土浇筑施工之后，其整个的管体结构就制作完成，此时应该通过施工工艺制作来避免钢筋笼和钢筒被腐蚀，可以延长其使用年限。
        3市政给排水施工中长距离顶管技术的施工工艺分析
        3.1适用范围
        通常情况下，长距离顶管施工都是使用在城市交通比较繁忙的地区中，周边建筑物量比较大且交通通行量大，正是因为这些因素的影响而导致无法进行大规模的开挖施工，并且该地区中可能分布着大量的历史古迹与文化遗址等建筑物，所以需要使用该技术来进行施工。有些地区中因为地形条件的影响而导致不能进行开槽布置施工管线，此时可以使用长距离顶管施工方式来施工。污水管道的施工一般选择直径在800mm以上的管道来进行，并且施工现场中不存在其他的基础建筑物结构，此时不会采用明挖施工方式，应用顶管施工具备较高的先进性，能够适应不同环境的要求。
        3.2顶进管的选择
        从施工材料的使用角度出发，最为合适的施工材料就是钢筋硅管，有些工程也会使用钢管作为预进管，如果在施工地区中存在较为严重的腐蚀影响，就不能使用钢筋管。钢筋混凝土管的结构形式和尺寸都要在各项性能参数考虑之下再确定，并且要根据施工技术要求来施工。顶管尺寸的确定过程中，要综合分析施工的规模、性质以及功能等因素，并且还应该考虑到承载性能的需要。从实践经验分析可以发现，顶进管的直径一般都会在800mm以上，这样可以保证施工能够顺利进行。
        3.3前期准备
        施工项目开始之前，应该保证准备工作充分做好，其中包含了材料、工器具的准备，施工设备的安装和检查等，同时还需要安装扶梯装置，与保证工作人员能够安全的进入到施工现场中。
        3.4主要设备
        长距离顶管施工的过程中，管道进入到顶进的位置一般地质都是淤泥或者粘土层，在整个施工的位置上通常都不存在基础建筑结构形式，管道直径要保证其不能小于800mm，此时就要根据施工强度和性能的需要来选择合适的施工设备，以保证工程的顺利进行，满足工程质量的要求。
        3.5施工工艺
        顶管径的设计也要将其分成工作井与接收井两个方面来进行，此时所需要选择的预井管类型会比较多，所以大部分都是制作钢筋混凝土结构形式。根据结构形式可以分为单孔井与单排孔两种，而前者是比较常见的，其外形可以制作成为矩形、圆形或者正方形，单排孔则主要是以矩形为主。从结构布置的角度来分析，一般都需要在内部设置支撑结构部分，可以提升其整体的承载性能；工作井施工时，如果应用的是双向顶进的施工技术，就要合理的布置井体间隔尺寸，前面施工完成后，根据实际情况来布置工作井装置。
        3.6顶管出洞
        顶管施工必须要按照技术要求和设计方案来确定顶管出洞，就是将顶管机与第一节管子都应该保证其处于土层结构中，然后就是进行凋零处理，并且需要在井壁的位置上安装有支撑结构部分，此时应该保证管具抽出洞口的过程中安装有稳定的防护设施，需要事先进行初始角度的设计，以防止其出现下跌的问题。如果施工处与接收井中间的间隔间距在15m以上，此时应该进行顶管轴线的数据测量，一旦发现轴线存在过大的偏差问题，就要立即采取措施进行纠正，以防止给后续施工质量造成巨大的负面影响。从目前的实际应用情况来分析，纠正方式主要就是主顶油缸法，其效果比较好，所以广泛使用。
        3.7注浆减阻
        长距离顶管施工的过程中，减少顶进阻力与降低地面沉降的阻力对于整个施工有着直接的影响，目前主要是通过压注触变泥浆到施工周边区域的间隙内，进而可以形成了稳定的泥浆保护层结构，从而可以有效的支撑其内部结构。从工程实际实践经验分析，采用注浆减阻的方法效果最佳，在施工位置的两侧使用压浆来进行处理，按照施工工艺方案的要求来进行各个环节的施工，根据施工的效果来实施补浆处理，以保证其内部的浆液量达到要求，工程的质量也能够满足要求。
        3.8偏差校正
        长距离顶管顶进过程中，不可避免的会存在尺寸偏差的问题，此时要结合工程的实际情况寻找出该问题原因，工程技术人员进入到现场进行分析，制定出切实可行的处理方案。通常来说，偏差距离都不会超过10cm，但是要注意在纠正的过程中要保持均匀用力，避免过度用力而导致结构的损坏。
        4结束语
        综上所述，长距离顶管施工是目前一种先进的城市市政施工技术，可以保证工程的质量和施工速度，还能够消除对周边建筑的影响，促进城市发展。该施工技术工艺水平比较高，必须要在施工环节中加强质量的控制，有效的降低外在因素影响工程的质量，从而可以满足城市建设的需要，促进城市的快速发展。
        参考文献：
        [1] 曹江勤. 对给排水管道的顶管施工技术探讨——以苏虞张公路为例[J].建材与装饰. 2018(01)
        [2] 翁猛. 市政给排水施工中长距离顶管施工技术研究[J].居舍. 2017(26)
        [3] 孙海胜,徐克强. 市政工程建设中顶管施工技术的应用[J].中华建设. 2017(01)
        [4] 白彦君.市政给排水施工中的长距离顶管施工技术研析[J]. 城市建设理论研究(电子版). 2017(03)
        [5] 刘小华.关于市政给排水施工中非开挖顶管施工技术的探讨[J]. 建材与装饰. 2017(18)
