浅谈如何降低调压阀指挥器故障率

发表时间：2020/9/8 来源：《基层建设》2020年第13期作者：杨素景

[导读] 摘要：调压阀是一种降压设备，可以将上游较高压力降低至满足用户需要的较低压力且可保证供气压力的稳定。

        中国石油大港油田天然气公司天津 300280
        摘要：调压阀是一种降压设备，可以将上游较高压力降低至满足用户需要的较低压力且可保证供气压力的稳定。在天然气输配系统中，调压阀有着举足轻重的意义，为安全平稳供气起到了保驾护航的作用。如何降低调压阀故障率是生产中急需解决的问题。
        关键词：调压阀；指挥器；故障率；过滤
        1 现状
        目前各集输站场在用调压阀50多套，其中大部分为飞奥Reflux 819系列、属于间接作用式调压阀。该调压阀工作原理是通过调节指挥器、将压差信号通过导压管传入调节阀、进而控制调节阀开度，达到改变被调节气体压力的目的。
        2 存在问题
        结合多年运行情况，据统计每年调压阀发生故障近30次。按调压阀自身结构和现场安装情况，一旦调压阀故障，需要将调压阀上下游阀门关闭、前后管段停气放空后才可处理，不仅严重影响用户供气，同时造成天然气放空浪费，消耗大量人力、物力去拆卸、清洗和恢复。多年来调压阀故障频发成为困扰安全平稳供气的的最大障碍。
        3 解决措施

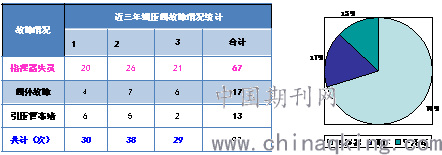

        通过统计对比分析，发现指挥器失灵占调压阀故障率的70%，因此如何降低甚至消除指挥器故障率成为降低调压阀故障率的关键因素。

        由于上游来气含有杂质油水，仅通过篮式或锥形过滤器无法清除彻底，导致余留杂质进入下游调压阀指挥器，而指挥器过滤网容积太小过滤效果不佳，导致经常出现指挥器失灵、调压阀无法正常工作的现象。所以需要优化过滤流程，减少指挥器杂质，从而降低指挥器失灵故障率。

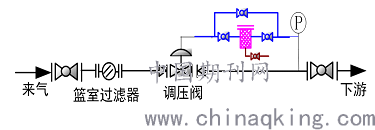

        考虑到调压阀上下游主体流程不易改动，提出在调压阀指挥器引压管上增加过滤器，减少杂质进入指挥器。

        安装试运后密切关注运行情况，前期加密清洗每周一次，发现杂质很少，后来清洗频次逐步改为每两周一次、每月一次，杂质量逐步增加，但调压器运行正常。后期按每月清洗一次，特殊情况加密清洗。
        安装试运后，经统计与去年同期相比指挥器失灵故障由9次降低1次，确保了调压阀运行正常，保证了供气的稳定，减少了放空的浪费和维修的投入。
        4 小结
        在没有改变现有主要供气流程情况下，通过在调压阀引压管上新增过滤系统，优化过滤流程，强化过滤效果，进而降低指挥器故障率，确保供气稳定。同时可以做到不停气随时清洗过滤网，减少天然气放空浪费，减少人力、物力投入，解决了生产难题。
