摘要：本文针对国内某大型企业数据中心机房布线需求，提出了数据中心布线思路，结合机房内设备布置系统图，给出了布线配置清单，并对相关材料提出了要求。
关键词：综合布线；数据中心
1数据中心组成
数据中心从功能上可划分为五个部分 ：
(1)机房装修：包括主机房、办公区、系统监控中心、动力四个分区的环境工程。
(2)空调：专用空调系统、新风系统等。
(3)消防：气体消防、消防报警等。
(4)弱电系统：机房综合布线、机房环境监控、KVM等。
(5)电气系统：UPS、柴油发电机、防雷、配电、接地等。
其中，弱电系统中的综合布线系统是数据中心的核心。因此，如何做好数据中心布线的设计和产品配置，成为数据中心项目成败的关键。
1.1 数据中心布线需求分析
该企业数据中心机房设备区有400m2，位于一层大楼内。具体需求分析如下：
(1)有一个进线间，接入至少两个运营商，采用B级数据中心架构；
(2)运营商设备布线系统直接与一级主配线架相连，接入楼内布线系统；
(3)楼内布线系统由5个列头柜组成，每个列头柜管理2列机柜，每列含10-11个机柜。
(4)一级主配线架与列头柜之间，列头柜与列头柜之间须采用冗余备份方式连接，确保在某一条链路出现问题的情况下，列头柜仍然能通过某种方式与主配线架连接，不出现掉线情况。
1.2数据中心布线设计
根据数据中心设计规范GB50174-2017，数据中心布线系统要求:
(1)数据中心的辅助区、支持区和行政管理区布线系统设计应符合现行国家标准《综合布线系统工程设计规范》GB50311的有关规定。
(2)主机房宜设置主配线区（MDA：Main Distribution Area）、中间配线区、水平配线区（HDA：Horizontal Distribution Area）和设备配线区（EDA：Equipment Distribution Area）。水平配线区可设置在一列或几列机柜的端头或中间位置。
(3)承担数据业务的主干和水平系统应采用OM3/OM4多模光缆、单模光缆或6A类及以上对绞电缆，传输介质各组成部分的等级应保持一致，并应采用冗余配置。
(4)主机房布线系统中，所有屏蔽和非屏蔽对绞线缆宜两端各端接在一个信息模块上，并应固定在配线架。所有光缆应连接到单芯或多芯光纤耦合器上，并应固定在光纤配线箱。
(5)主机房布线系统中12芯及以上的光缆主干或水平布线系统宜采用多芯MPO预连接系统。存储网络的布线系统宜采用多芯MPO/MTP预连接系统。
(6)数据中心布线系统所有线缆的两端、配线架和信息插座应有清晰耐磨的标签。
该企业数据中心综合布线系统图具体描述如下：
(1)数据中心布线有一个进线间，一级主配线架、一级列头柜。采用B级数据中心架构；
(2)通过主配线架直接对机柜进行管理或者对一列机柜中的列头柜进行管理，列头柜对本列机柜进行管理。列头柜位于一列机柜的头尾两端；
(3)主配线架由一个或多个机柜构成，它是机房所有信息的汇聚处；
(4)数据中心有5个列头柜（分别为1-5号柜），每个列头柜管理两列机柜，一共有10列机柜，（分别是A到J列）。列头柜是一列机柜的信息汇聚处；
(5)主配线架通过2*24芯OM4多模光缆与1号和4号列头柜相连接，2号、3号和5号列头柜通过2*24芯OM4多模光缆互连。同时1号列头柜通过2*24芯OM4多模光缆与2号列头柜相连接，2号列头柜通过2*24芯OM4多模光缆与3号列头柜相连接，3号列头柜通过2*24芯OM4多模光缆与4号列头柜相连接，4号列头柜通过2*24芯OM4多模光缆与5号列头柜相连接。实现每个列头柜光缆的双备份，最大限度保障布线网络的物理安全。
1.3配置清单生成

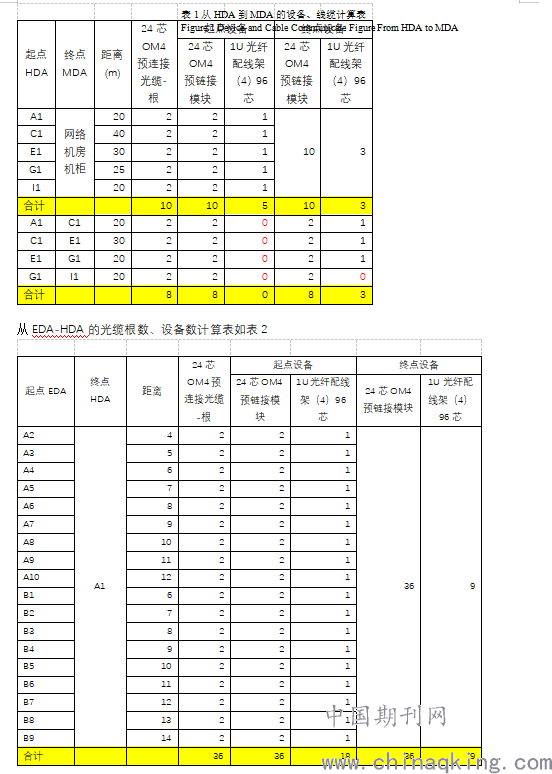

从HDA-MDA的光缆根数、设备数计算表如表1
.png)
2结 果
2.1 产品选型要求
1、MPO适配器板
(1)产品规格：提供SC、LC等适配器接口，OM4、OS2等光缆类型，12芯及24芯连接数量供选择，以及6口MPO-MPO适配器面板。
2、MPO干线光缆
(1)产品规格： 提供OS2、OM3、OM4等多种光缆类型，LSZH、OFNR、OFNP等多种防火等级，以及单根8芯、12芯、24芯供选择。每根光缆的长度可以进行定制。
3、MPO跳线
(1)产品规格： 提供OS2、OM3、OM4等多种光缆类型，LSZH、OFNR、OFNP等多种防火等级，1m、2m、3m等多种长度，以及单根8芯、12芯、24芯供选择。
2.2布线清单配置

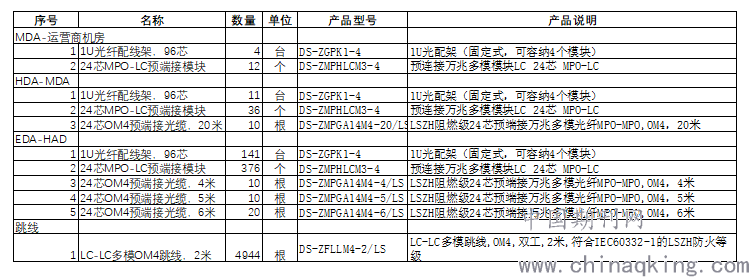

依据表1、表2配置清单生成了部分产品清单列表如下，本文以海康威视产品型号为例说明：
.png)
3结 论
通过对国内某大型企业数据中心机房布线需求分析、设计、配置以及相关材料的说明，深入理解了综合布线系统在大型数据中心建设中的设计思路，拓展了综合布线系统的高端应用领域，为进一步建设绿色节能高效的数据中心提供了理论基础和实践经验。
