变压器温升试验对绝缘油介质损耗因数的影响马玲

发表时间：2020/9/9 来源：《基层建设》2020年第14期作者：马玲

[导读] 摘要：在绝缘油应用中出现介质损耗，主要源于判断绝缘油老化、污染问题。现阶段，变压器制造过程中，虽出厂前进行检测，却在一定程度上忽视介质损耗问题。为降低介质损耗，借助温升实验方式，对损耗因素加以分析。

        国网四川电力送变电建设有限公司
        摘要：在绝缘油应用中出现介质损耗，主要源于判断绝缘油老化、污染问题。现阶段，变压器制造过程中，虽出厂前进行检测，却在一定程度上忽视介质损耗问题。为降低介质损耗，借助温升实验方式，对损耗因素加以分析。
        关键词：绝缘油；温升实验；介质损耗；因数影响
        在变压器中，绝缘油承担绝缘介质，在实际应用中，更是关乎变压器整体绝缘、散热以及冷却等多种问题。在绝缘油品行检查过程中，能够借助电气强度因素，对变压器内部借助损耗问题加以分析。其中，介质损耗判定方式，能够检查绝缘油内部净化程度，并检测绝缘油老化这一现象，对变压器检测工作具有重要意义。因此，需要借助温升实验方式，探寻绝缘油介质损耗问题，找到影响变压器借助损耗主要因素。
        1.变压器的温升实验基本方式
        1.1变压器温升实验不同影响结果因素
        在变压器应用过程中，其内部绝缘材料，是影响变压器使用的基本因素。如果在变压器实际运行过程中，其内部温度相对较高，势必会缩减变压器内部绝缘材料使用期限。究其原因，主要源于变压器所产生的热量，会出现金属损耗问题，金属损耗会导致铁心与绕组出现发热问题。因此，在当前变压器温升实验中，应综合多种因素进行考量，最大限度避免人为因素带的偏差与影响。如果在变压器温升实验中，出现温度过高问题，极易导致电阻增加，致使变压器出现触头发热问题。再加上，铁心硅钢片，在应用中极易受到外力影响，致使绝缘老化问题出现，使绝缘油难以正确循环应用，都会导致散热或是冷却能力下降，最终引起绕组发热问题。
        1.2温升实验测量损耗的因数
        在变压器温升实验过程中，温升实验，会导致变压器整体温度不断提升，并使变压器内部绝缘物质出现高温或是雾化问题，从而降低变压器整体抗氧化能力。这些影响因素，都会在一定程度上影响变压器内部绝缘物质出现介质损耗问题。严重时，甚至会在温升实验过程中，出现油漆脱落现象，部分油漆出现掉落，都会增加绝缘物质中的颗粒物。此种现象，在温升实验中相对常见，甚至会导致螺栓脱落问题出现，极易导致绝缘油内部借助出现损耗问题。
        2.温升实验过程中变压器绝缘油介质损耗影响因数分析
        2.1实验过程中的绝缘油介质损耗因素

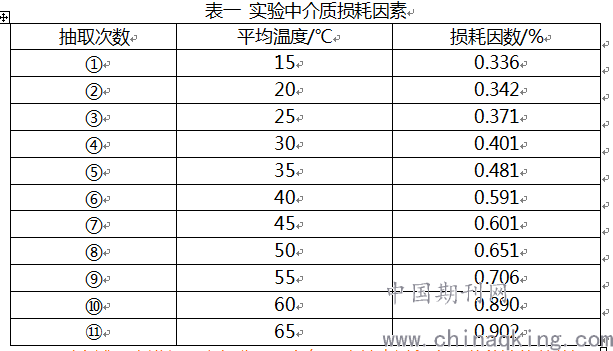

        在变压器温度实验过程中，由于实验需要加温，在实验初期阶段，极易导致绝缘介质出现损耗问题。在这一温升实验阶段，应找到不同温升点，分析其中的介质损耗影响因素。例如，在液体的实验过程中，每当液体温升5℃时[1]，应对变压器内部绝缘油介质损耗问题加以检测，并对损耗因数加以分析，具体变化如下图所示：

        对上述图表进行研究与分析，在每一次抽查过程中，随着液体整体温度不断提升，其内部借助损耗因素不断增大。对这一现象进行分析，能够说明在温度提升后，其内部借助损耗问题变化更为明显。而现阶段变压器绝缘油介质检测并不合理，针对上述问题，能够说明以往的介质损耗检测方式并不完善，需要得到重点关注与持续研究。
        2.2温升计算中的绝缘油介质损耗因素

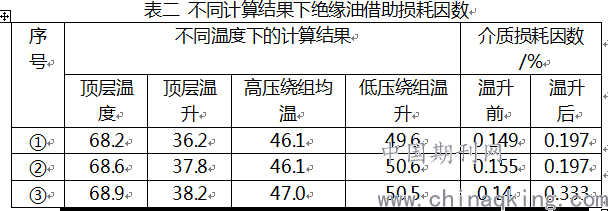

        在本次实验中，选择三家不同批次变压器进行温升实验，并在这一过程中，对实验前后温度变化加以分析，从而得到借助损耗因数。在实际研究过程中，通过不同结算结果，对变压器内部绝缘油介质损耗因数影响进行分析，具体内容如下图所示：

        根据上述图标加以分析，随着温度逐渐上升，其内部绝缘油介质损耗因数较大，且变化相对明显，证明温度对变压器内部绝缘油损耗因素影响较大，在绝缘油应用过程中，要想降低绝缘油借助损耗，应做好温度控制工作。
        结束语：在开展变压器温升实验同时，应结合变压器温升实验国标准则，根据国标具体规定，在油浸式变压器温升实验中，可以借助短路实验方式，在低压绕组中开展短路实验方式，并在高压侧处理工作中，借助三相输电方式，对整个实验损耗以及体温加以测量。在本次实验中，需要着手于顶层液体温升，并在实验中，对液体温升变化加以记录。最后，在实验过程中，应将实验电流升至额定温度，并保持绕组平均温度，最终判断温升实验结果有效性。此外，应在不同温度下，做好温升实验记录工作，并结合不同变压器设备，对温升实验数据加以总结，进而判断温度变化，对变压器介质因素带来的损耗与影响，进而结合实际变化，对变压器流程加以优化。
        参考文献：
        [1]何清，阮羚，罗维，王瑞珍，熊虎.配电变压器中植物绝缘油直接替换矿物绝缘油温度场仿真计算及现场温升试验分析[J].高压电器，2019，55（09）：200-207.
        [2]王花平，周智，王倩，刘婉秋，贾及汉.光纤传感器埋入沥青路面基体的应变传递误差[J].光学精密工程.2015年06期.
        [3]朱叶叶，汲胜昌，张凡，刘勇，董鸿魁，崔志刚，吴佳玮.电力变压器振动产生机理及影响因素研究[J].西安交通大学学报.2015年06期.
        [4]吕安强，李永倩，李静，张旭.利用光纤应变判断光电复合海缆锚害程度的有限元分析法[J].电工技术学报.2014年11期.
        [5]余向东；金尚忠；张在宣；王剑锋；张文平；；采用单工循环编码解码的分布式光纤喇曼温度传感器[J]；光子学报；2014年07期
        [6]吕安强，李永倩，李静，吴飞龙.基于BOTDR的光纤复合海底电缆应变/温度监测[J].高电压技术.2014年02期.
        [7]邓建钢，郭涛，徐秋元，聂德鑫，程藻，程林.变压器绕组测温光纤光栅传感器设计及性能测试[J].高电压技术.2012年06期.
        [8]李永倩，李欢，李博，李荣伟.基于DP-BOTDR的500kV变压器绝缘监测系统设计[J].光通信技术.2012年06期.
