摘要：随着社会经济的发展、科技的进步，人民生活水平的日益改善，社会和政府对环境的重视达到前所未有的高度。为了保证烟气脱硫装置的安全、稳定、准确的运行，使装置各项性能指标达到要求，必须保证各单元测量在最适宜的装置条件下进行。目前针对烟气流速的测量，本文提出一种矩阵式多测点的装置，来保证测量的准确性。
关键字：烟气；流速；防堵
1改造前
韩二1-4号机组此前脱硫净烟气流速测量使用的是皮托管测速，测速原理是用皮托管测量压力，再应用伯努利定理算出气流的速度。皮托管由一个圆头的双层套管组成（如图1），
.png)
图1
外套管直径为d，在圆头中心O处开一与内套管相连的总压孔，孔的直径为0.3～0.6d，在外套管侧表面距O约3～8d的C处沿周向均匀地开一排与外管壁垂直的静压孔，与总压孔连接的管道成为总压管，与静压孔连接的管道称为静压管，将皮托管安放在欲测速度的定常气流中，使管轴与气流的方向一致，管子前缘对着来流。当气流接近O点处，其流速逐渐减低，流至O点滞止为零。所以O点测出的是总压。其次，由于管子很细,C点距O点充分远，因此C点处的速度和压力已经基本上恢复到同来流速度和压力相等的数值,因而在C点测出的是静压。,由伯努利定理得确定流速的公式为：
根据压力变送器测出的总压和静压差－，以及流体的密 度,可以按照式（1）求出气流的速度。
缺点：
1、烟道截面积较大（我厂4台机组的脱硫净烟气管道截面积大致在70—80㎡），单点测量误差较大，无法准确反映整个管道流场情况；
2、直管段短、弯头、变径较多，流场较为紊乱；
3、测量环境含烟尘、水汽且为酸性环境，易堵塞、腐蚀测量探头。
为满足《国控重点监控企业污染源自动监测数据有效审核》要求；满足HJ/T75-2007《固定污染源烟气排放连续监测技术规范》、HJ/T76-2007《固定污染源排放烟气连续监测系统技术要求及监测方法》指标要求；以及设备具备防堵、防腐、防紊流性能，确保测量准确、稳定，和减少日常维护工作量的目标，现将流速测量装置改成全截面多点阵列布置形式。
2改造后
以我厂2#脱硫净烟气流速测量装置为例为大家说明，我厂2#脱硫净烟道尺寸（宽）6100㎜×（高）12800㎜，截面积为78.08㎡，属于大截面管道，且存在弯头变径、支撑多，易形成紊流，测量难度大。现需布置64个测点来确保测量精度。测点布置模型如图2：
图2
将多个测量探头等截面组装，动压侧与动压侧相连，静压侧与静压侧相连，动压侧与静压侧综合后引至差压变送器，经参数补偿和数学计算后获得流速。
采用4套测量装置，将4个差压信号取平均值，在进行流速计算。此种布置方式，增加了装置的有效测量面积，确保测量的准确性，解决流场紊乱、易堵塞测量难点。

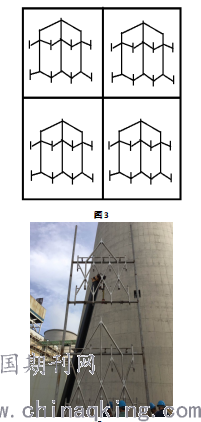

烟道截面布置如图3图4：
.png)
图4
总结：
采用此测速装置解决了现场好多实际问题：
1、防堵自清灰免维护。自清灰装置内置在取压探头中，可将流体的动能转换为机械能，全壁振摆敲打管壁，抖落积灰。
2、耐腐蚀。测量装置采用特殊耐磨防腐材料使测量装置具有极好的的耐腐蚀性，能有效隔绝酸、碱、盐类的侵蚀。
3、测量准确、精度高，对直管段无苛刻要求。
4、烟气流速测量装置实时响应，性能稳定，调节性好。
5、流速场系数精密度高，稳定性好。
参考文献：
1 周世亮等主编.热工自动控制技术1000问.北京：中国电力出版社，2005
2 国家能源局发布.防止电力生产事故的二十五项重点要求及编制释义.北京：中国电力出版社，2014.5
