刘瑾
深圳市南开盛电力科技有限公司 518106
摘要：针对于配电网开关柜，电缆T型头是主要的附件，具体而言，是一种绝缘电缆附件，在终端头与套管接触的地方，其绝缘强度与附件的绝缘能力有着很大的关系。基于电缆T型头，本文对其进行了概述，对35kV开关柜局放情况进行了分析，对测试装置进行了研究，本人能力有限，以供参考。
关键词：电缆T型头；测试装置；绝缘性能
引言：将开关柜投入实际的运行中，由于各个厂家在结构设计、原材料选用、生产工艺水平等方面参差不齐，导致电缆T型头的质量不稳定，在运行过程中存在局部放电现象，久而久之老化绝缘，进而产生内表面爬电现象或绝缘老化击穿事故，严重者可烧毁整个环网箱带来片区停电影响。
1.分离式电缆T型头概述
在35kV及以下配电系统中，基于电缆室，在对端头与套管接触的地方进行绝缘包封时，可使用电缆T型头，而且这种型头是分离式的。当设备出现故障时，需对其进行检查，在打开电缆室之后，基于电缆T型头，可看见一系列的现象，比如碳化情况较为严重，存在较为突出的放电痕迹等；将电缆T型头进行拆口之后得知，在套管内部，有着较为明显的爬电痕迹，若情况特殊，可看见套管表面存在很多的烧蚀纹路，在此情况下，电缆T型头不能再使用，需及时将套管进行更换。通过深入的分析得知，对于35kV的电缆T型头而言，其实质是一种电缆附件，通常情况下，开关柜源于厂家，开关柜的标准基本上是参考西方国家的，在国内没有对其标准进行统一化，在此情况下，针对于电缆T型头而言，其有着较多种类的品牌，往往不具备专业的实验报告，通常只是厂家提供的产品合格证书。在安装完电缆T型头之后，需对其进行耐压实验，然而采用一般的方法来进行实验，是难以达到实验目的的，因此，基于电缆T型头，来设计一套测试装置是非常有意义的，以便有效测试电缆T型头的性能。
2. 35kV开关柜局放情况
2.1基于开关柜的局放实测

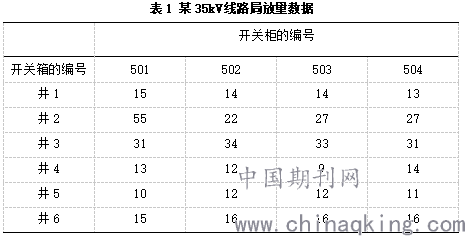

针对于某35kV的线路，基于其6台开关箱，开关箱是处于户外的，开展放电测量工作，所得的数据结果如表1所示。
表1 某35kV线路局放量数据
.png)
基于各个开关箱柜体，对其表面不同的三个位置进行测量，进而得出的地电波值，单位是分贝，而且此数值为最大的地电波值。依据某电网公司的标准，对于脉冲信号的测量而言，若使用地电波来测量，若脉冲信号低于35分贝，则说明设备未出现局放现象，若脉冲信号超过50分贝时，则说明设备的局放情况较为严重，应立刻进行停电处理，之后对设备进行仔细检查[1]。
2.2基于局放的超标，电缆T型头情况

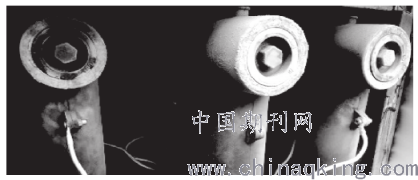

基于上述的测量数据，基于井2编号的开关箱，对502编号的开关柜进行停电处理，并进行仔细的检查，经过全面的检测之后得知，电缆T型头存在氧化情况，而且这种现象是非常严重的，详情如图1所示。
.png)
图1 氧化T型头
之后针对于电缆T型头，将其进行拆卸处理，得知套管存在爬电情况，而且这种现象是非常严重的，详情如图2所示。
.png)
图2 爬电现象较为严重的套管
通过专业人士对其进行分析，基于电缆T型头，其存在局部放电现象，而且这种现象较为严重，朝着绝缘套管表面的方向，电流产生闪络情况，在此情况下，需借助于电缆T型头，来达到空气放电的目的，电缆T型头因此而被氧化，产生这样的现象主要源于两个因素：一个是电缆T型头的电气性能达不到相关标准，具体而言，就是绝缘性能，另一个是现场安装电缆T型头的人员水平参差不齐，围可靠正确的进行电缆的剥切安装[2]。
3.测试装置的设计

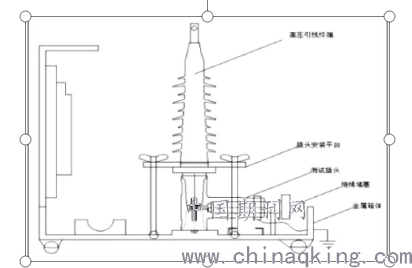

在具体施工过程中，基于电缆T型头，为确定其性能是否满足相关标准，同时，为防止上述问题的发生，针对于电缆T型头，设计一种测试装置，且这种装置是现场的。该测试装置具有以下特征：体型较小、质量较轻、套管与端口接头处的稳定性较高，在对电缆T型头进行测试的过程中，可借助于车载以及人工携带的形式得以完成，而且，在此过程中，具有较强的灵活性。该测试装置由多个部分构成，主要有引线终端以及金属箱体等。在较短时间内安装插头平台，基于高压引线，将高压引入其中，堵头与外屏做接地处理，针对于电缆终端，对其开展耐压测试，详情如图3所示。
.png)
图3 测试装置结构示意图
对于引线终端而言，其主要由绝缘终端与套管构成，在对绝缘终端进行设计时，对爬电距离有着一定的要求，一般而言，其应当大于或者等于600毫米，在选取中心导体时，应选用铜棒，在对铜棒进行设计时，将套管与螺纹与其一端进行连接，剩下一端用来与面板接线，对于环氧双通套管而言，其结构应为24kV以及35kV，基于电缆T型头，以便满足其24kV以及35kV的装配。在测试装置部件中，引线终端是主要构件，对其所承受的电压有着一定的要求，通常情况下，应可5倍左右的电压，而且这种电压是额定电压，同时，要确保电流不发生闪络的现象。
对于电缆安装平台而言，其由固定压板与底座构成，在制造固定底座的过程中，应采用铜板，而且铜板应具备较好的强度、以及恰当的导电率，在对适配器进行选择时，应充分结合堵头结构，以确保堵头具有较好的稳固性，可应用于多种方式的堵头测试，比如内六角方式等，同时，基于电缆终端，可对其相关的堵头进行测试。在实际测试中，为避免因堵头质量达不到标准，而导致其被击穿，需将底座进行接地处理，而且这种接地是可靠的，对于故障电压而言，可在较短时间内完成释放过程，压板结构是可移动的，为加大其紧固性，可借助于螺母得以实现。
对于绝缘堵塞而言，其主要是用来对装配状态的模拟，在正式开展插头实验之前，应把堵塞装到插头内。采用尼龙材料来生产堵塞，而且要求尼龙具有较好的绝缘能力，以及具备较高的强度。采用不锈钢，来生产金属箱体，在箱体表面由烤漆，有助于万向轮的运行。在保存辅助材料，以及对装置进行固定等方面，被广泛使用，对强度有着较高的要求，从外观上看，具有一定的美观，可便于进行移动操作。合理应用该测试装置，基于电缆T型头，可便于施工方对其绝缘性能进行测试，若电缆T型头质量不达标，可有效筛选出这样不合格的产品，以确保电缆T型头得到有效使用，避免使用到不合格的产品。
结论：通过以上的分析可以得知，若脉冲信号超过50分贝时，则说明设备的局放情况较为严重，应立刻进行停电处理，之后对设备进行仔细检查；在对适配器进行选择时，应充分结合堵头结构，以确保堵头具有较好的稳固性；在实际测试中，为避免因堵头质量达不到标准，而导致其被击穿，需将底座进行接地处理；合理应用该测试装置，基于电缆T型头，可便于施工方对其绝缘性能进行测试。
参考文献：
[1]邓刚,刘洋,傅国强.20kV及以下可分离式电缆T型头绝缘性能现场测试装置设计[J].电子测试,2018(01):23-24.
[2]李明,郑晓东,程霖.35kV线路电容式电压互感器引起的母线电压不平衡问题研究[J].中国设备工程,2020(15):124-125.
[3]黎功华,叶德意.一起35kV高压开关柜真空断路器故障分析及建议[J].中国设备工程,2020(14):42-43.
