孙瑞艳
杭州正久市政园林工程有限公司 浙江 杭州?311400
摘要:本文首先论述水利施工中的混凝土裂缝的原因，然后以此作为研究依据，重点提出了几点防治措施，主要包括控制施工原材料选取环节、加强温差裂缝的防治、明确裂缝处理方法、加大混凝土裂缝检查力度等，有力缓解和控制混凝土施工裂缝问题，给予水利工程整体质量强有力的保障。
关键词：水利施工；混凝土裂缝；原因；防治措施
在社会经济发展的推动之下，大大增加了水利工程数量，在水利工程中，混凝土得到了广泛应用，而针对其裂缝问题，也得到了水利工程企业内部的高度重视。基于本质视角，混凝土在凝结过程中，极容易造成裂缝问题的出现，对混凝土施工规范进行分析，在保证工程治理的情况下，鲜有的表面裂缝属于正常。由此可以看出，在水利工程质量问题方面，混凝土裂缝问题经常出现。在混凝土内外部应力的影响下，如果应力与抗拉性能不相符，极容易造成混凝土表面裂缝的出现，这对于工程整体美观性产生了一定的影响，而且也极容易造成工程结构隐患问题的产生。
1 水利施工中的混凝土裂缝的原因分析
1.1 塑性收缩原因
一般来说，在混凝土浇筑完成以后，为混凝土提供缓冲时间尤其重要，为混凝土迅速成型提供便利性，而在这个过程中，混凝土出现失水情况的概率较高，在失水速度较快的情况下，如果混凝土没有成型，极容易面临裂缝的威胁，对其原因进行分析，主要是因为塑性收缩所造成的。塑性收缩的出现，极容易使混凝土龟裂裂缝速度加快，而且自然气候因素也是极其重要的，同时，基于塑性收缩原因，混凝土裂缝的中间较宽，而且两端长短也并不统一，裂缝连贯性无法形成，裂缝的最短长度为20cm,最长为30cm【1】.
1.2 温度差异原因
对混凝土裂缝情况的原因进行分析，也包括温度差异，对其原因进行分析，主要是由于水利工程的施工位置的温差变化较为明显，在混凝土浇筑后，由于温差变化显著极容易产生副作用。一般来说，在混凝土浇筑后，受到温差变化的影响，在水泥水化过程中，会严重引发水化热现象。比如水泥用量为350kg/m3，混凝土至少需要释放17500KJ/m3的热量，这时对混凝土内部的温度进行分析，至少可以上升到70℃【2】。在混凝土内部中，水化热得到了大面积积聚，很难得到迅速挥发，这时混凝土表面和内部温度差异极为突出，如果与混凝土抗拉强度的承受极值不相一致，极容易使混凝土表面裂缝问题由此产生。
1.3 混凝土沉降原因
在混凝土浇筑后，会发现结构地基土层出现暂时性松软现象，在回填工程中，如果没有用土层填补好结构的缝隙，极容易出现浸水现象，从而加剧模板沉降情况的出现。对混凝土沉陷现象进行分析，冬季更为常见，这是因为混凝土模板在冻土层上面得到支撑，面对冻土融化现象的出现，在模板底部，极容易面临沉陷事故的威胁，从而引发混凝土裂缝现象。
2 水利施工中的混凝土裂缝的防治措施
2.1 控制施工原材料选取环节
要想有效防止混凝土裂缝现象的出现，应对水利工程中混凝土施工原料的相关规定进行分析，确保混凝土原材料的选取符合质量标准、规格标准等。要想确保混凝土原材料选取的准确无误，应对质量良好的沙石予以优先选择，并保证配备的水泥等级与水利工程施工需求相符。同时，还要对原材料含量或比例进行控制，选取的碎石针片状应低于10%，而且砂料中的含泥量应保持在1%以下，确保细度模数在2.4以上。
此外，在水利工程施工过程中，对骨料的要求也比较高，优质骨料原材料必须要具备大粒径、高强度的要求，以此来与施工原则相契合，确保混凝土表面积严密性的稳步提升，将混凝土水化热程度降至最低【3】，从而有效预防混凝土裂缝现象。
2.2 加强温差裂缝的防治
对温差裂缝的实际情况进行分析，可以划分为：首先，在水泥水化热的影响下，极容易增加混凝土内部水分流失速度，导致裂缝现象的出现。因此，对于采购人员来说，应确保混凝土原材料具有较高的质量性，将水泥的使用控制在合理范围内。其次，由于夏季外部温度较高，所以加强对混凝土的降温处理十分重要，这时可以将适量的冰水融入到混凝土之中进行搅拌，从而确保良好的降温效果。同时还可以加强水管的设置，在水循环的带动下，以此来将降温效果提升上来。再次，对于水泥热量没有对完全消除的原因进行分析，与搅拌技术的联系性较强，这时应确保搅拌技术的合理性，在浇筑方面，将混凝土散热面积进行增加，为内部水分的散发创造有力条件。最后，面对冬季施工，应提高对外界温度变化的高度重视，特殊天气情况下不宜施工，要确保现场具有良好的通风效果，如果温度较低，应加大保护力度。
2.3 明确裂缝处理方法
首先，表面覆盖法。这在裂缝处理方案中比较常见，主要是指通过土工膜，以此来对裂缝进行修复。在实践过程中，应先借助钢丝刷，以此来打磨好混凝土裂缝表面和周围，在裂缝表面干净后，加强环氧树脂的应用，这对于表面的吸附具有很大的帮助，从而填满裂缝，最后在填充表面，覆盖好土工膜。其次，填充法。该方法主要是指沿着裂缝，对U形槽进行凿洞【4】，然后确保材料良好的密封性，以此来填充坑槽。需要注意的是，该方法在裂缝大于0.5mm的宽度中比较适用。最后，注入法。在高压填充方法中，注入法有着良好的实施作用，主要是指加强高压设备的应用，在裂缝内部中填充好材料。如果裂缝深度较大，灌浆法施工也比较适用，其中，材料均可以选择环氧树脂、甲基丙烯酸甲醋液材料。
2.4 加大混凝土裂缝的检查力度

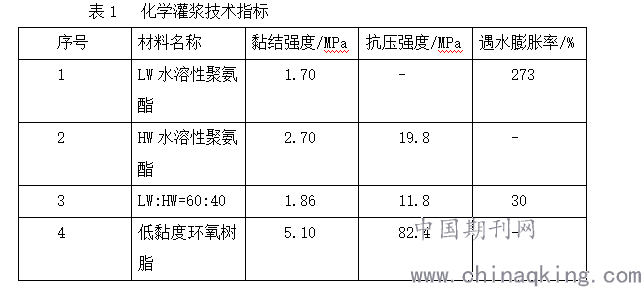

对水利工程施工技术进行分析，在良好的裂缝问题解决措施中，化学灌浆法不容忽视，其技术指标如表1所示。由表格可以看出，在防治过程中，必须要将检查次数和力度分别提升上来，为减少和控制裂缝创造条件。对于水利工程施工队伍来说，应细致评估客观的施工条件【5】，既要对地形地貌实际情况予以细致考察，也要对混凝土浇筑和养护方面的一系列问题进行预估、评估，贯彻落实好及时发现问题并解决问题的原则，保证裂缝问题得到顺利处理，确保水利工程建设质量的稳步提升，从而使水利工程项目的完工速度大大加快。
.png)
3 结束语
综上所述，在水利施工过程中，要想确保施工项目顺利进行，必须要提高对混凝土裂缝问题的高度重视。其中，混凝土裂缝现象经常出现，对于具有较多的产生原因，所以应基于全面性视角来加以控制。对于施工队伍和施工人员来说，必须要全面分析和研讨混凝土裂缝原因，然后采取切实可行的防治措施，及时修复和控制裂缝问题，加大防护力度，确保良好的控制效果，从而防止对水利工程整体质量造成威胁，确保水利工程经济效益和社会效益的稳步提升。
参考文献：
[1]王辉.分析道路桥梁工程施工中的混凝土裂缝成因与防治措施[J].居舍,2019(01):14-15.
[2]翟金军.分析道路桥梁工程施工中的混凝土裂缝成因与防治措施[J].居舍,2018(29):14.
[3]靳晓亮,蒋毅敏.土木施工中大体积混凝土裂缝成因及其防治措施分析[J].建筑技术开发,2018,45(17):96-97.
[4]郭利,祁爱芳,李晓峰.水利施工中的混凝土裂缝的原因及防治措施[J].中国新技术新产品,2018(13):102-103.
[5]张健.桥梁施工中混凝土裂缝产生的原因及防治措施分析[J].太原城市职业技术学院学报,2018(05):180-181.
