南龙线荆西隧道突泥突水段迂回导坑进正洞交叉施工技术

发表时间:2020/9/11   来源:《城镇建设》2020年第14期   作者:吴奇
[导读] 荆西隧道隧址区施工向存在200m岩体接触带不良地质,
        吴奇
        身份证号码:1310821991****4111   河北省三河市   065200
        摘要:荆西隧道隧址区施工向存在200m岩体接触带不良地质,进口段掘进施工过程中发生了大规模涌泥涌水灾害,经分析超前地质预报结果得出该接触带的围岩具有状况差、地应力高、地下水极其丰富,安全风险高、施工难度大的特点。通过采用迂回导坑绕避和兼具排水作用的处理方案,顺利的通过了隧道突泥突水段。其中迂回导坑进正洞挑顶施工时,面临特殊复杂地质及其引起的三维应力不均的难题,进洞施工采取了超前注浆、超前支护、导坑口门架等一系列措施,成功克服了难题,保证了施工安全和进度。
        关键词:岩体接触带;突泥突水;迂回导坑;交叉施工
引言
        福建省地区多山地丘陵,地形、地质条件复杂,在交通建设过程中遇到了很多难以克服的地质灾害问题,其中尤以隧道施工难度大。现有的隧道工程实例及其积累的相关经验主要集中在穿越断层、节理等地质构造带施工方面,但穿越岩体接触带的以往工程实例较少,随着福建省“三纵六横九环”铁路网的建设,施工中也不可避免地会遇到岩体接触带不良地质的困扰。处在不良地质侵入接触带地段的隧道,往往伴随着高富水、高应力、围岩强风化严重、甚至坍塌等难题。本文结合南龙铁路荆西隧道为克服该众多难题,采用迂回导坑绕避隧道突泥突水段兼具排水功能的施工方法,详细介绍了迂回导坑进正洞交叉段中的处理应用。
1工程概况
        荆西隧道位于福建省三明市市郊,进口里程DK91+070,出口里程DK94+709.54。隧道全长3639.54m,隧道最大埋深约230m,隧道中部为128m长明洞。
        进口掌子面里程DK93+748,承担DK93+748~DK93+780段32m开挖任务;出口掌子面里程DK93+948,承担DK93+810~DK93+948段138m开挖任务。荆西进口迂回导坑于YDK00+238(对应正洞DK93+778)左侧45°迂回至正洞(DK93+801),承担部分正洞上断面施工任务(DK93+780~DK93+810)。
        迂回导坑下导(距正洞5m处)向正洞方向超前水平钻探,钻探揭示为软土,其中8m处有小量出水,水量约每小时0.1~0.15m3。
2施工方案设计
        施工中面对如此复杂的地质条件,如何在隧道挑顶施工中做到稳扎稳打、及时成型、控制围岩变形等要求,同时又要兼顾确保初期支护质量、结构稳定及施工安全等问题,是项目部施工过程中面临的一大挑战。经科研究学分析决定如下施工方案:先小断面进入正洞并对对周边土体进行加固,形成向正洞开挖的工作洞室,通过护拱加固及向正洞方向的超前支护,完成体系转换形成正洞开挖工作面,来安全顺利解决难题。
        迂回导坑与正洞交叉段总体施工工序为:迂回导坑锁口加固(双层初支)→超前支护 →进正洞工作室开挖支护→5m径向注浆→工作室地梁、门架施工→正洞第一层初期支护→护拱→正洞超前支护→正洞开挖。
3方案执行方法
        迂回导坑进正洞开挖按台阶法施工,净空尺寸宽高为6m×6.45m。
3.1迂回导坑进正洞锁口双层初支
        迂回导坑据正洞前5m采用双层I20工字钢支护,间距60cm,施工时预留一定位置,施作进正洞管棚工作室,进行超前支护。如下图所示:

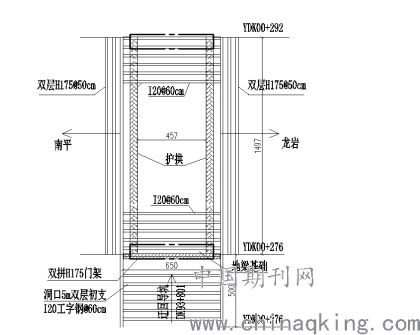

图1  交叉段施工平面示意图
3.2迂回导坑进正洞超前支护
        迂回导坑掌子面施工至正洞处导坑拱部140°范围内采用洞身管棚+超前小导管作为超前预支护。管棚为热轧无缝钢管及钢花管,外径Φ89mm,壁厚5mm,管棚环向间距40cm,管棚分节安装;小导管采用热轧无缝钢管,单根长3.5m,外径Φ42mm,壁厚3.5mm,环向间距40cm,纵向间距2m一环。
3.2.1管棚
        ⑴管棚按分节安装,管棚施工前于YDK00+276架立双层I20工字钢架,形成管棚工作洞室。
        ⑵钢管规格:外径89mm、壁厚5mm的热扎无缝钢管和钢花管,其每节两端提前加工外丝扣;
        ⑶钢花管和钢管间隔分布布置,施工时先打设钢花管并注浆,然后再打设钢管,这样有助于检查钢花管的注浆质量;
3.2.2超前小导管
        Ⅱ型超前小导管配合型钢钢架使用,其纵向搭接长度为1.5m。
3.2.3进正洞开挖支护
        超前支护完成后,迂回导坑进正洞进行开挖支护,一次进尺一榀钢架间距,采用I20工字钢支护,纵向间距60cm,喷锚厚度30cm,采用Φ42无缝钢管锁脚,壁厚3.5mm,L=4m。迂回导坑开挖轮廊线比正洞开挖轮廊线高110cm。
3.3迂回导坑进正洞段5m径向注浆
        迂回导坑进正洞段施作5m径向注浆,间距1.5*2.0m,1:1水泥水玻璃双浆液注浆,注浆压力初步确定最大注浆压力1.0Mpa。
3.4地梁基础、门架及导坑端头直墙临时防护
        地梁基础
        正洞隧道边墙中下台阶交接处施做地梁基础(见图2),地梁基础长度6.5m,截面尺寸为100×100cm基础,浇筑C30混凝土。
        导坑门架
        迂回导坑洞口门架采用双拼H175型钢,门架净空宽高为6.4*5.09m,门架距正洞50cm,门架内侧设置双拼H175斜撑。(见图2)
        导坑端头直墙临时防护
        迂回导坑进正洞端头直墙处采用锚杆挂网喷锚防护,Φ22钢筋,长度为4m,间距为1.5×1.5m,梅花形布置,网片采用Φ8钢筋网,网格尺寸为20×20cm,喷射30cm厚C30混凝土。
3.5正洞第一层初支及护拱安装
        正洞初支
        正洞第一层初支采用HW175型钢,纵向间距为50cm,型钢钢架焊接于洞口门架横梁上,焊接牢固。网片采用Φ8钢筋网,网格尺寸为20×20cm,喷射30cm厚C30混凝土。锁脚采用Φ70mm无缝钢管,L=6m长。

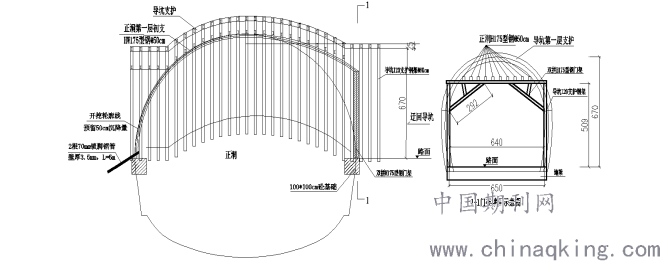

        图2  正洞初支钢架示意图
        护拱施工
        正洞护拱采用双拼双层H175型钢,喷射双层C30混凝土,护拱截面尺寸为50×60cm,护拱间距5m。护拱拱脚落于地梁基础上,施作Φ70mm锁脚钢管,L=6m。护拱顶部与洞身开挖轮廊线平齐。护拱施作完毕后拆除元导坑初支边墙钢架。
3.6正洞开挖
        正洞开挖前采用管棚+超前小导管超前支护,其工艺同3.2,采用台阶法加中隔竖向支撑开挖支护,一次进尺一榀钢架间距。大里程侧超前小导管支护,正洞上中导掘进5m,形成管棚洞室;反方向向小里程侧施作管棚,小里程侧上中导掘进施工。
3.7空腔回填、导坑洞门封堵及下台阶开挖支护
        贯通后,迂回导坑正洞范围内上部空腔采用喷锚料进行填充密实,导坑洞门采用3m后混凝土墙进行封堵,完成后进行第二层初支安装及下台阶开挖支护,锁脚采用Φ70mm无缝钢管,L=6m长。
4结语
        项目部根据荆西隧道现场施工情况,在超前地质预报工作结果的基础上,考虑科学、安全、经济等多方面制定了迂回导坑进正洞方案并全面狠抓落实组织施工,提高施工队伍的专业素质,合理配备机械设备,做到最大程度“人材机”的合理安排,从而保证迂回导坑进正洞施工的安全可控、质量优良,突破了隧道突水突泥段的艰难“屏障”,为今后岩体接触带引起的大规模突水突泥施工难题提供了借鉴。
