摘要：在信息时代下，计算机网络的重要性随之突显。为此，应当对计算机网络进行合理布线，以此来确保网络运行的可靠性。在各种布线方式中，综合布线系统的优势最为明显。文章从计算机网络综合布线系统的设计原则分析入手，详细论述了计算机网络综合布线系统的设计方法，期望能够对网络布线水平的提升有所帮助。
关键词：计算机网络；综合布线；系统设计
综合布线系统归属于信息传输系统的范畴，其突出的特点是标准化、通用化，可同时为用户提供各类信息服务的线路连接，并使建筑内部的主要系统能够实现互联。为使综合布线系统的作用得以最大限度地发挥，应当对该系统进行合理设计。这就要求设计人员了解系统的设计原则与设计方法，并在实际中加以合理应用。借此下面就计算机网络综合布线系统设计展开分析探讨。
1计算机网络综合布线系统的设计原则
在对计算机网络综合布线系统进行设计的过程，应当遵循如下几点原则：
1.1实用性原则
综合布线系统设计完毕后，应当能够满足相关技术的发展需要，可以实现多媒体数据传输，既要有良好的人机交互界面，还要有较为完善的管理功能，以及便利的使用环境。
1.2灵活性原则
设计的综合布线系统应当能够满足灵活应用的要求，通过多种高性能线缆的使用，保证计算机能够可靠联网，使整个网络的任意一个信息点均可以对不同类型的电子设备进行连接，如多媒体设备、终端设备、数控设备等等[1]。同时能与其他厂家的产品相兼容，使其他厂家的设备能够顺利接入到综合布线系统当中。
1.3模块化原则
为减少现场施工量，并提高综合布线系统的运行稳定性，在对系统进行设计时，应当采用模块化的设计思路。除了线缆之外的其它接插件，可以全部选用模块化的标准器件，这样不但便于使用，而且还有利于管理维护。
1.4可扩展原则
为避免重复性建设的问题发生，应当确保设计的综合布线系统具有良好的可扩展性，能够满足不断增长的业务需要，可以使各类设备，如数据设备、网络管理设备等[2]，方便地扩展到系统当中。
1.5经济性原则
在对综合布线系统进行设计时，应当本着低投入、高回报的原则，在满足应用要求的基础上，尽量减少前期投资，使系统达到最高的性价比。
2计算机网络综合布线系统的设计方法
2.1系统结构设计
本次设计的计算机网络综合布线系统，采用当前较为流行的模块化设计思路，引入分层式的星型网络拓扑，该系统的整体结构如1图所示。
.png)
图1 计算机网络综合布线系统结构示意图
2.1.1 WAS（工作区子系统）
该子系统涵盖的区域范围如下：终端出线到信息插座。WAS包括装配软线、扩展软线以及连接器，在终端与I/O之间进行搭桥，这两个设备连接时，需要电子装置进行辅助，如调制解调器等[3]，而该装置并属于WAS的组成部分，设计时应当加以注意。
2.1.2 HS（水平布线子系统）
该系统由配电间到水平区间的电缆组成，是综合布线系统中非常重要的一个部分。HS对干线子系统进行一定程度地延伸，从而使其可以达到用户所在的工作区域。HS与RBS（垂直干线子系统）之间存在明显的区别，主要体现在如下方面：HS处于一个楼层当中，端接在信息插座上。而常规建筑中的RBS一般都是由两个部分组成，一部分是光缆，另一部分是对数比较大的电缆，基本上能够支持绝大多数的通信设备。如果需要某些特殊的带宽应用，那么可以采用FTTD net（光纤到桌面网）。从用户所处工作区内的信息插座开始，HS在可以交连的位置处进行端接。
2.1.3 AS（管理子系统）
该子系统由分别设置在各层的配电间构成，组成部分包括交连、互连以及I/O等，其主要作用是为其它子系统的连接提供有效途径。其中交连与互连允许将通信线路定位到建筑中的不同部分，便于对通信线路的管理，当I/O处于工作区时，可以用户使用移动终端时便于插拔。在对插入线或是跨接线进行使用时，交连端接在电缆上的通信线路，与其他的线路进行连接。
2.1.4 RBS（垂直干线子系统）
该子系统由连接各层配电间与设备间的干线电缆构成，它为建筑的干线提供路由，多设置在两个单元之间。RBS比较特殊，既可由布线电缆组成，也可由导线与光缆及硬件组成，传输介质为楼层间垂直布线的内部电缆。
2.1.5 ES（设备间子系统）
该子系统基本上都是设置在机房内，使主干线经跳线架与系统主机相连接。ES主要由以下部分组成：电缆、连接器、支撑硬件等[4]，它可以将公共系统当中不同类型的设备连接到一起。
2.1.6 CBS（建筑群子系统）
该子系统能够将一个建筑中的电缆延伸至建筑群中另外建筑内的通信设备上，可提供楼群所需的硬件。
2.2主要硬件选择
2.2.1面板
在综合布线系统中，面板的材质应当以优质的工程塑料为主，并确保所选的面板具备防撞击、抗腐蚀、阻燃等特性，正面应当带有防尘盖，可以设置在不同的环境当中，能够安装超五类或是六类信息模块。
2.2.2信息模块
该模块有两种型号可供选择，一种为90°不带防尘盖，另一种为180°，带防尘盖。该模块采用的是耐腐蚀材料，为45°卡接，信号回波相对较小，触点采用高低落差设计，传输性能大幅度提升。
2.2.3六类非屏蔽线缆
该线缆的中心位置采用的是塑料材质十字型骨架结构，能避免线对绞矩变化引起的性能下降问题，并且还可以使带宽及网络性能得到提升，支持300MHz带宽。
.png)

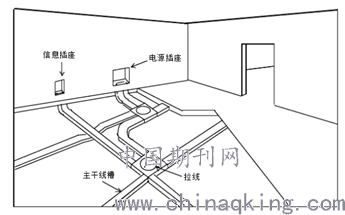

图1 地面信息出口布设示意图
2.3布线方案
2.3.1 WAS布线
WAS的走线方式有两种，一种是墙上信息出口，另一种是地面信息出口。当房间的面积比较大时，推荐采用地面信息出口，如图1所示。
具体的布设方法如下：先在地面的垫层当中埋设隔板，以便强弱电路能够平行配置，为每个用户提供一个集成面板。线槽的容量可以按照水平线的外径，通过计算进行确定，即水平线截面和×3=线槽截面积。布设时，应当将线槽进行整体连接，并可靠接地[5]。
2.3.2 RBS布线
在综合布线系统设计中，RBS的布线分为以下两个部分：干线垂直部分和干线水平通道部分。
①垂直部分。该部分的主要作用是为弱电井内的垂直干缆提供通道，在布线方式上，可以采用预留线缆井，并在井一侧的墙面上，加装线缆爬架。
②水平通道部分。该部分的作用是为垂直干缆从主设备间到各个楼层弱电井提供通路。可通过装配式线槽桥架的方案进行布置，留出一定的空间余量，确保日后系统扩展时，不需要加装新的管线。
3结论
综上所述，在计算机网络的应用中，综合布线系统是一个非常重要的环节，该系统设计的合理与否，直接关系到网络的运行稳定性。鉴于此，设计人员应当对综合布线系统的设计原则加以了解，并结合实际情况，选取适宜的方法，对综合布线系统进行设计。要从全局进行考虑，制定可行的方案，保证布线的合理性。
