溧阳市供电公司 江苏溧阳 213300
摘要：智能变电站的引入，给传统的变电站技术带来很多技术上的突破，同时信息的数字化给系统的分析监控提出一些新的课题。不同于传统站，智能站由于其数字化、信息化的技术变革，需要采用新思路、新方法及新工具来进行调试及日常的运行维护、检修工作。本文主要针对智能变电站主要设备故障及异常或待检修的智能设备，研究预置操作及安全措施实施管控方法。依托智能变电站工程研究背景，围绕线路展开针对性研究，依据运行操作原则及注意事项，提出合理的二次安全措施的内容和操作顺序，并基于所确定的安全管理实施校验的方法形成相应的管控设计思路，建立起一套标准的安全隔离操作规范及工作规范。所提出的二次安全管理及管控方案可大幅度缩短智能站检修过程，极大减少检修过程的误操作，大幅度提高供电可靠性。
关键词：智能变电站；二次安全管理；管控系统；继电保护
引 言：目前，关于变电站二次安全管理的技术发展取得了一系列进步。详细分析了智能站二次设备新功能特征和安全管理基本方法利弊，提出一种智能变电站分间隔停检的二次安全管理新思路。并针对变电站首、定检两种情形，各自提出了二次安全管理的方案，并通过智能变电站首检中证实。针对目前智能变电站在二次安全管理票填写及校核方面效率不高且容易出错的情况，提出了一种二次安全管理策略自动生成和在线校核技术，设计了一套检修安全管理策略规则。通过自动生成与在线校核两方面，提高智能变电站现场技改、消缺和校验的工作效率，同时减少人为因素造成的工作失误。
1 线路的二次安全管理与管控实例介绍
1.1 变电站继电保护系统投入/退出转换
针对主变设备检修，提出了一次设备停电时、智能变电站继电保护系统退出-运行继电保护设备的退投是完全相逆的过程。
1.2 主变检修二次安全管理方案
针对主变设备检修，提出了检修时的保护装置的退-投方案。其中，（1）保护退出时，首先进行的操作是SV接收软压板和GOOSE接收软压板的退出；而保护投入时，最后进行的操作是SV接收软压板和GOOSE接收软压板的投入；（2）顺序序号3～序号23是保护退出-投入方案可逆过程；（3）顺序序号24为根据现场实际情况增加的安全管理环节。
1.3 边断路器检修二次安全管理方案
断路器的二分之三主接线方式中，两条母线之间串接三个开关，即7510～7512；相邻的两开关之间引出保护元件，即所谓三个开关供两个元件，中间开关作为共用开关。其中，接于母线的两开关（如7511、7512）称之为边断路器，中间的开关（如7510）称之为中间断路器。针对边断路器7511检修，提出了检修时的保护装置的退-投方案。其中，表3详细列出了不停电检修的具体安全管理步骤。（1）保护退出时，首先进行的操作是SV接收软压板和GOOSE接收软压板的退出；而保护投入时，最后进行的操作是SV接收软压板和GOOSE接收软压板的投入；（2）区别于主变检修顺序，边断路器的保护退出-投入方案存在特定环节先行，比如退出环节是先期执行7511保护装置相关操作，后期执行7511边断路器相关操作；而投入环节则是先期执行7511边断路器相关操作，后期执行7511保护装置相关操作。需要说明的是，文中主要研究的是朔发Ⅰ线线路。Ⅱ线线路相关操作同Ⅰ线线路。

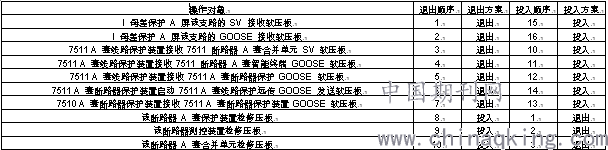

表1 边断路器不停电、断路器保护退出/ 投入方案
.png)
1.4 中间断路器检修二次安全管理方案
中间断路器7510检修，提出了检修时的保护装置的退-投方案。其中，区别于主变检修顺序且与边断路器操作顺序相类似，中断路器的保护退出-投入方案存在特定环节先行，比如退出环节是先期执行7510保护装置相关操作，后期执行双边断路器相关操作；而投入环节则是先期执行双边断路器相关操作，后期执行7510保护装置相关操作。
1.5 二次安全措施管控模块的设计思想
本次提出的二次安全措施管控模块的设计思想，期望形成一套包含相应软硬件的智能站二次安全管理的管控系统。所构想的系统以高可视化方式展现二次系统，软压板及虚端子关联控制回路；可针对检修内容快速高效的制定可靠的安全措施，并可进行安全措施的预演、分析；配套终端系统可在接入站控层网络后实时展示装置软压板的实时状态，可一键执行安全管理及顺序控制安全管理实施过程；并可在安全管理实施后进行自动化的软压板操作执行到位校验及在安全管理恢复后进行软压板状态恢复到位校验。通过上述环节设计，保证了智能变电站的检修过程得以大幅缩减，大概率降低了人为因素引起的误操作，减少非正常事故停电时间，大幅度提高供电可靠性。
结束语：
文章主要研究了智能变电站的二次安全管理及管控设计。针对朔发Ⅰ线线路，依据运行操作原则及注意事项，确定合理的二次安全管理并提出过程管控的思路。所提的安全管理方案和管控思路，可大幅度缩短智能站检修过程，极大减少检修过程的误操作，提高安全管理隔离的可靠性过程，减少停电时间，大幅度提高供电可靠性。文章研究成果对未来智能电网法研究和应用起到了一定的技术积累和方案借鉴作用。下一步主要工作是在所提二次安全管理方案以及管控思路基础上，建立一套智能变电站二次安全措施管控系统，可一键执行安全管理及顺序控制安全管理实施过程，并可在安全管理实施后进行自动化的软压板操作执行到位校验，以及在安全管理恢复后进行软压板状态恢复到位校验。
参考文献：
[1]李孟超.王允平.李献伟.等.智能变电站及技术特点分析[J].电力系统保护与控制，2010，38（18）：59-62，79.
[2]王蕊.朱超.等.数据分发服务在智能变电站中的研究[J].电测与仪表，2015，53（18）：51-56.
[3]朱玛.杜振华.章立宗.等.基于EPON技术的智能变电站通信方案优化应用研究[J].电力系统保护与控制，2018，46（11）：131-137.
[4]李凡红.刘明忠.梁彪.等.500kV智能变电站二次检修安全管理技术探究[J].电气应用，2016，（16）：58-63.
