湖北汉江王甫洲水力发电有限责任公司 湖北老河口 441800
摘要：湖北汉江王甫洲水利枢纽泄水闸坝基扬压力观测，采用设计明确的扬压系数作为扬压力是否超限的监控指标，并对11#闸墩幕后笫一支测压管扬压过程线呈年周期变化进行分析研究，确保工程安全运用。
关键词：泄水闸 测压管 资料分析
1. 工程概述
王甫洲水利枢纽泄水闸包括进水渠、防冲板、上游左、右导墙、闸室、门库、下游左、右导墙、护坦、海漫、出水渠、左岸护坡等。位于主河床左岸滩地上，轴线长413m,共设23个泄水闸孔,23孔最大泄量22000m3/s,设计泄流量18070m3/s,泄水闸中心线偏离主河床较远，泄水闸泄洪改变了天然河势主流的流向，造成下游流态较复杂。鉴于泄水闸出水渠已按设计断面开挖到位，并对应于11#、12#、13#闸孔、顺下游左岸护岸开挖了鉴于泄水闸出水渠已按设计断面开挖到位，并对应于11#、12#、13#闸孔、顺下游左岸护岸开挖了一条50m宽、高程为78.00m的水流引导槽。
2.监测成果分析
2.1泄水闸1#闸墩基础断面测压管水位监测资料分析
泄水闸 1#闸墩基础断面测压管共 10 根，其中 G4-1、G4-2 测压管位于闸墩上游侧防渗帷幕前，其余 8 根依次布置于闸墩上游侧防渗帷幕后。各测点测压管水位测值统计见表可知：
（1）G4-1、G4-2 测压管位于1#闸墩基础帷防渗幕前，管水位受上游库水位变化的影 响，但相关性不明显，在泄水闸不泄洪弃水时；幕后第 1 根测压管 G4-3 及第 2 根测压管 G4-4 水位测值分别较上游水位 要低约5m、5.5m，计算测点处的平均渗压系数约 0.41、0.32，说明该闸基帷幕有效降低水头5米左右，防渗效果良好，但减压孔减压效果一般。其余测压管水位的渗压系数基本处于 0.09~0.19 之间，并且顺流向依次逐渐减小。

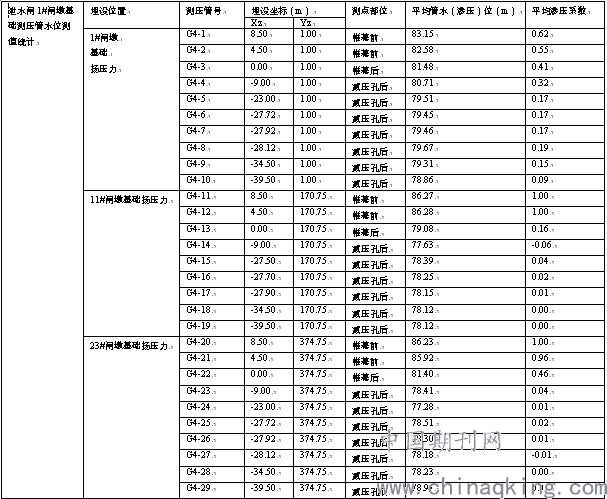

闸墩基础测压管水位测值统计表
.png)
泄水闸 11#闸墩基础断面测压管共9根，其中 G4-11、G4-12 测压管位于闸墩上游侧防渗帷幕前，其余7根依次布置于闸墩上游侧防渗帷幕后。各测点测压管水位测值统计 见表 可知：
（1）幕前 G4-11、G4-12 测压管水位与上游库水位基本一致，作同步变化，相关性较 明显，变幅小；在泄水闸不泄洪弃水时，除幕后第 1 根测压管 G4-13 外，幕后其余各根测压管水位相差不大，较上游水位低 7m 左右，所处测点的渗压系数低于 0.05，说明防渗、减压孔减压效果较好。
（2）幕后第一支测压管 G4-13 测压管平均水位为 79.08m，水位测值呈年周期变化，基本不受上下游水位的影响，该管水位测值年变幅量基本相当在 0.5m 左右，平均渗压系数为 0.16，认为帷幕防渗效果较好。经判断 G4-13 出现年周期变化可能有如下原因：帷幕与基岩接触处产生渗漏通道，温度变化会引起帷幕与基岩接触处裂隙张开度变化， 裂缝随温度的升高（或降低），而呈现出闭合（或张开）的不同变化，因而闸基与闸体的渗 流也相应减小（或增大），从而导致测压管水位的降低与升高。
（3）防渗帷幕后测压管水位受下游水位影响较明显，当泄水闸泄洪弃水，下游水位上 升，测压管水位相应上升，反之，管水位则相应下降。
综合认为 11#闸基帷幕防渗效果和减压孔减压效果均较好。
2.2泄水闸23#闸墩基础断面测压管水位监测资料分析
泄水闸23#闸墩基础断面测压管共10根，其中G4-20、G4-21 测压管位于闸墩上游侧防渗帷幕前，其余8 根依次布置于闸墩上游侧防渗帷幕后。各测点测压管水位测值统计见表可知：
（1）23#闸墩基础幕前G4-20、G4-21 测压管水位与上游库水位一致，基本作同步变化，相关性较明显，目前变幅很小；幕后第1 根测压管G4-22的测压管水位自2016年6月修复后，其水位测值较幕前测压管水位要低约5m左右，所处测点的渗压系数约0.45，减压孔后测压管G4-23的水位测值较上游水位要低约8m左右，所处测点的渗压系数约0.04，说明该闸基帷幕防渗效果和减压效果良好；在泄水闸不泄洪弃水时，幕后其余各根测压管水位相差不大，较幕前测压管水位要低约8.0~9.0m，所处测点的渗压系数低于0.05。
（2）防渗帷幕后测压管水位受泄水闸泄洪弃水影响较明显，当泄水闸泄洪弃水，下游水位上升，测压管水位相应上升，反之，管水位则相应下降。
3.小结
(1)1#闸墩帷幕前测压管G4-1、G4-2管水位受上游库水位变化的影响，但相关性不明显，存在淤堵现象。测压管 G4-4处的平均渗压系数约0.32，说明减压孔减压效果一般。其它几支幕后测压管扬压系数均在长江委设计值范围内。
（2幕后第一支测压管 G4-13水位测值呈年周期变化，基本不受上下游水位的影响，经判断 G4-13 出现年周期变化可能有如下原因：帷幕与基岩接触处产生渗漏通道，温度变化会引起帷幕与基岩接触处裂隙张开度变化；帷幕后观测扬压力系数；均在设计允许范围内。
（3）23#闸墩帷幕前G4-20、G4-21 测压管水位与上游库水位一致，基本作同步变化，相关性较明显；其它减压孔后观测值a均在设计允许范围内。
戴青（1975-），男，技师，湖北汉江王甫洲水力发电有限责任公司，从事大坝安全监测工作。
