中建三局城建有限公司 吉林省长春市 130000
摘要：波形沥青防水板是一种全新的屋面系统一体化的施工材料，可全干作业，与传统湿法作业相比较具有保持屋面干燥，延长屋面寿命、构造简单，易施工、低成本，低维护费用、综合施工成本低及社会效益、经济效益显著等优点。该施工方法适合各种天气和各种条件下的施工现场，抗踩踏及外力破坏；与各种陶土瓦、水泥瓦、石板瓦、金属瓦等配套，形成“立体防水”、“防排结合”的屋面系统，大幅提高建筑的品质。
关键词：波形沥青防水板；立体防水；施工方法
1、工程概况
沈阳世茂棋盘山住宅项目一期工程工程总面积11.8625万㎡，原设计为经典现浇板-防水层-顺水条内嵌保温板-挂瓦条-屋面瓦的施工工艺，现通过我方优化，甲方同意全部采用波形沥青防水板屋面系统，目前已完成屋面系统1.2万㎡，其中示范区已于今年5月份竣工，雨季未出现任何渗水、漏水现象，甲方对工程质量十分满意。
2、波形沥青防水板材料规格
长度：2000mm、宽度：1010mm、厚度：2.6mm、波高：24mm、波距：48mm、波数：21个、面积：2m2/张、重量：6.7kg/张。
3、波形沥青防水板施工技术简介
波形沥青防水板是由植物纤维压制成波形的板材，并在高温高压下浸渍沥青而成。它是一种新型的坡屋面通风防水材料，是各种瓦材的最佳伴侣，适用于钢结构，木结构，钢木混合结构等各种结构新建筑屋面和老建筑平改坡屋面，是各类永久建筑屋面装饰和防水的理想材料，尤其适用于我国目前大力推广的平改坡工程。
波形沥青防水板施工技术具有以下优点：
1.工序简单：波形沥青防水板屋面系统省去了传统坡屋面顺水条、40mm细石砼整浇层、6mm钢筋网、防水层上的保护层，如果屋面混凝土浇筑平整，还可以省去水泥砂浆找平层，减轻屋面荷载。
2.节约造价：由于构造层次的减少和施工方法的简单，造价降低、工期缩短和持久耐用等优点，屋面工程总造价大幅度降低。现场完全采用干作业，利于现场文明施工。
3.安全防水：从水泥（陶土）瓦漏下的水可沿波形沥青防水板的波谷流下并进入天沟。
屋面温度不均造成积雪不均匀溶化，从而产生的“冰坝”阻挡了积雪融水的排流，采用波形沥青防水板系统的屋面温度均衡分布，有效避免了“冰坝”产生。
4.通气、隔热、隔音
防水板的波形能在屋面和防水板之间及在防水板下面提供非常良好的通风空间，从而延长屋面结构和瓦的使用寿命。
由于在防水板和屋面瓦之间有非常良好的通风条件，所以能保证屋面瓦下很好的去潮湿干燥的能力。
使用波形沥青防水板可以显著提高屋顶隔热效果。当声音穿过波形沥青防水板后，声音将被减少/弱27%。
4、施工方案
4.1 施工工艺流程见图
检查结构基层平整度和强度→天沟及各节点的防水预处理→保温层材料的铺设，防水板搬运→沿屋檐开始铺第一片防水板→波形沥青防水板大面积的施工→屋脊波形沥青交接处用卷材密封→立墙泛水，烟囱老虎窗节点处理→安装挂瓦条→屋面瓦安装
4.2操作要点
4.2.1屋面基层验收
首先对屋面进行检查，检查屋面分为几点，首先检查屋面平整度，用2m靠尺或拉线，检查屋面平整度的误差；其次检查屋面阴沟和阳脊是否直，然后检查四周的屋檐口，最后检查预留件（如：透气孔，太阳能，管道等）。这几方面根据施工要求和图纸，是否满足屋面系统的下一步施工，这一系列合格后，方可进行波形沥青防水板的施工。
4.2.2防水预处理
斜天沟以及檐口需将防水层提前做好，并符合设计以及规范要求。
首先屋面第一道防水，四周檐口粘贴卷材，一般根据屋檐口和要求制定卷材的宽度。其二阴沟卷材，卷材应自阴沟中心向两侧各延伸至少250mm（具体根据屋面汇水面积、两屋面阴沟夹角定，最多500mm）；阴沟卷材有两种做法，一种是先粘贴结构层，其后放置沟瓦的做法，第二种是在结构层两侧预留阴沟宽度，等保温板铺设好以后在贴卷材，然后放置沟瓦。区别在于，第一种是卷材全部粘贴结构层，保温压在卷材上，第二种是卷材两侧贴在保温板上，两种方法相比较第一种施工方便。
最后，在防水板全部铺设完毕后，在阳脊空铺SBS防水卷材，以脊部中心线为基准左右搭接在防水板上不小于250mm
4.2.3保温板铺设
保温板材料选用试设计以及当地有关部门要求选定，材料进场后由材料员进行外观
验收，检查外形、容重、厚度。外形整齐，厚度允许偏差±4mm。应根据块材单块体积，计算其重量检查容重是否超标。
保温板间要挤紧不得有缝隙，若因保温板裁剪不方正或者裁剪不整齐而形成缝隙应用保温板条塞入并磨平。保温板铺贴时应采用隔行错缝铺贴的方式施工。
4.2.4 波形沥青防水板铺设
波形沥青防水板铺设屋面时采用整张施工，安装应从檐口向屋脊方向进行，由下向上逐块铺设直至屋脊处，上下搭接长度为100mm，左右搭接为2个波。同时注意上下两排的纵向接缝不要做成通缝，错开1/3或1/2片宽度为好。
4.2.5安装挂瓦条
安装挂瓦条时要求木条要平且经过防腐处理，尺寸≥25×30mm的红、白松或其它松木条为宜。打孔必须订在防水板波峰的位置，然后用膨胀钉固定，膨胀钉进入屋面结构层≥40mm。钉木条尺寸距离，根据瓦片尺寸设定中间的距离，木条之间的钉子位置距离应50cm，在檐口头到木条预留，不能打孔，防止订穿下面SBS，头道木条用续条来固定，在阳脊和阴沟部分两侧都用续条连接来固定。木条订完毕之后，重点检查平、直，横条检查完毕后。开始订续条，续条根据瓦片大小确定尺寸，其主要检查直、平、牢固。
波形沥青防水板的瓦钉固定数每张不少于10颗钉。
4.2.6屋面瓦安装
挂瓦由檐口从下到上进行，檐口瓦要挑出檐口50-70cm。
4.3波形沥青防水板细部节点处理：
4.3.1立墙泛水做法
用3mm自粘改性沥青防水卷材，下部搭接盖在防水板上不小于250mm，上部粘在墙面不小于250mm。
4.3.2老虎窗泛水处理
两侧墙及老虎窗下部窗沿下墙泛水做法同立墙泛水做法，老虎窗顶部泛水需要用防水卷材上端压在防水板下部与防水板搭接250mm，下端盖在防水老虎窗顶部卷材上。
4.3.3出屋面烟囱泛水做法
迎水面用500mm宽卷材上部压在防水板下，下部贴在烟 囱墙上，两侧及背水面（下部）卷材泛水均为500mm宽卷材一端固定在墙上，一端盖在防水板上面。卷材长度裁减时考虑角部包裹到另外一面的长度 150mm。

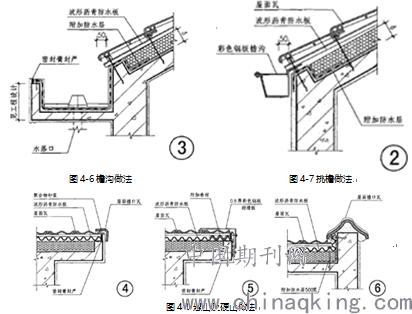

4.3.4挑檐、檐沟、悬山、硬山做法
5、结束语
综上所述，采用波形沥青防水板施工方法，可以大幅度缩短工期、降低成本。由于工序简单，施工质量有了最大的保障，大幅度的提高了建筑的品质。
参考文献：
[1]《波形沥青瓦、波形沥青防水板建筑构造》（07CJ15）
[2]《屋面工程质量验收规范》（GB50207-2002）
[3]《建筑施工手册》（第四版缩印本）
[4]《坡屋面工程技术规范》（GB 50693-2011）
