桥梁施工中深基坑围护结构施工技术分析龚建秋

发表时间：2020/9/15 来源：《基层建设》2020年第15期作者：龚建秋

[导读] 摘要：桥梁工程建设过程中，深基坑围护结构的施工是非常重要的一项建设内容。

        身份证号：2107261991****4710
        摘要：桥梁工程建设过程中，深基坑围护结构的施工是非常重要的一项建设内容。良好的围护结构可以保证工程项目的有序进行，对整个工程的建设质量和施工水平也存在一定的影响。因此施工企业在进行桥梁工程建设时，要根据工程的建设要求选用正确的深基坑围护结构进行工程的建设，并且引进更加先进的施工技术，才能保证围护结构在应用的过程中能够发挥更大的作用，避免因为围护结构的问题导致工程质量下降。本文就桥梁施工中深基坑围护结构施工技术进行相关的分析和探讨。
        关键词：桥梁施工；深基坑围护结构；施工技术；分析探讨
        前言
        在进行桥梁工程建设的过程中，深基坑围护结构施工技术的应用是非常重要的。这项技术在应用时可以保证基坑的开挖不会造成大面积的坍塌，还可以在一定程度上提高工程的建设质量。在进行深基坑围护技术应用的过程中存在较多的应用形式，不同的技术可以解决施工过程中的不同问题。因此在进行工程建设的过程中，施工企业一定要根据工程的建设要求，选用正确的施工技术，并且对技术的应用形式进行改善和优化，才能充分发挥技术的应用效果，确保工程项目在施工过程中更加的顺利，避免引发大规模的安全性问题[1]。
        一、深基坑施工技术应用特点
        如图1所示在进行桥梁工程建设的过程中，深基坑围护结构涉及到的施工内容比较多。而且相关技术在应用的过程中具备更大的难度，工作量也比较大，各项工作的专业性比较强。在进行围护结构建设时，需要选用合理的施工技术，并且对技术的应用形式进行慎重的选择。如果在进行技术使用的过程中出现应用不当等情况，就会对整个工程的建设进度造成严重的影响。所以在进行围护结构建设时，应该事先做好施工规划，才能保证工程能够顺利的建设完成。[2]

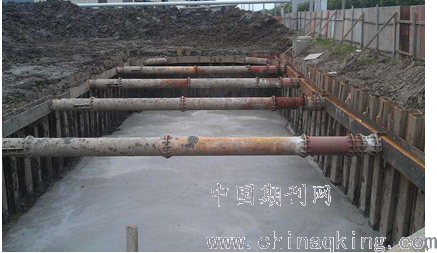

        图1 工程建设
        二、桥梁施工中深基坑围护结构施工方案的设计
        （一）工程概述
        在进行桥梁工程建设前期，要对区域内的地质报告进行全面的了解，然后对地下管道的分布情况进行深入的研究。如果周边存在住宅区域和商业建筑，为提高作业的安全性要对这些建筑物进行加固处理。
        （二）设计思想
        在进行桥梁工程深基坑围护结构建设之前，需要根据场地、地层、基坑深度、设备等条件，对基坑围护进行设计和规划，力求方案的优选、设计计算正确，并要验算基坑稳定性，必要时应采取适当的加强防范措施，使地基的稳定性具有一定的安全度，避免由于坑内土体挖出后，使地基的应力场和变形场发生变化，可能导致地基的失稳，例如地基的滑坡、坑底隆起及涌砂等，为后续的作业行为提供科学的指导，确保施工行为的开展不会对周边的环境造成不良影响。
        （三）围护结构方案选择及内容
        基坑围护工程中比较常见的围护形式存在土钉墙、钻孔灌注桩、SMW工法桩、地下连续墙等形式，在进行围护结构选择时，如地址条件及周围环境许可，采用放坡较经济。在建筑稠密地区，或有地下水渗入基坑时，往往不能按要求的坡度放坡开挖，这时需要进行基坑围护及支撑。基坑围护结构主要作用是支撑土壁，此外钢板桩、混凝土板桩及水泥搅拌桩等围护结构兼有不同的程度的隔水作用，而在软土地基基坑施工工作时，可以采用地下连续墙围护结构，把地下连续墙和桥梁主体关联起来，可有效地使地下连续墙充分发挥防水防土的功能。
        如要采用放坡形式施工，应分层开挖，层间设台阶，每层边坡坡率根据地质情况，经土体理论计算后放坡，注意保护坡脚，勿要出现欠挖和超挖现象，边坡最好用人工修整，必要时坡面喷射混凝土保证稳定。
        如要采用拉森钢板桩建设形式进行具体的施工，如图2。在钢板桩打入时应设置打桩围檩支架，为保证钢板桩沉桩的垂直度及施打板桩墙面的平整度。围檩支架由围檩及围檩桩组成。围檩可以双面布置，也可以单面布置一般下层围檩可设在离地约500mm处，双面围檩之间的净距应比插入板桩宽度放大8~10mm。围檩支架一般用型钢组成，如H型钢、工字钢、槽钢等，围檩入土深度一般为6~8m，间距2~3m，根据围檩截面大小而定，围檩之间用连接板焊接。
        横向支撑可以选用400×400类型的钢板围护支撑结构，也可以采用同样的钢型进行建设, 使得围护结构在应用时更加的安全稳定。
        长度在15米左右的拉森IV号钢板，可以应用在基坑开挖深度超过4.5米的建设深度中。在进行施工的过程中，需要在基坑深度一半左右和顶部的区域搭建一些支撑的物品，基坑的建设深度不能超过12米[3]。

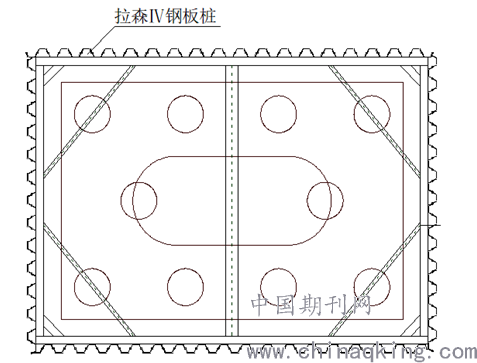

        图2 桥墩基坑钢板桩支护示意图
        三、桥梁施工中深基坑围护结构施工技术的具体应用
        （一）排水、降水施工技术的具体应用
        在进行工程建设的过程中，排水、降水的施工是非常重要的一项内容。基坑排水需做详细的计划和准备，一般基坑上部应设置截水沟，如图3。当基坑底积水时，可在边角设集水坑排出。

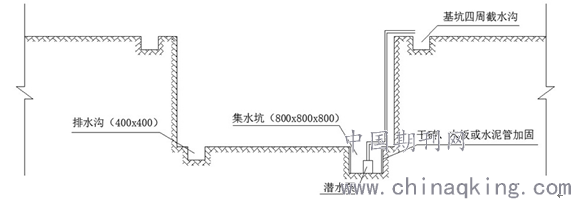

        图3 基坑明沟排水方法示意图
        而降水不仅可以改善挖土的条件，还可以增强基坑自身的稳定性。通过对基坑内部土壤进行物理和力学指标的改良，使得管涌发生几率不断减少。在进行工程建设的过程中，可以采用深井降水和轻型井点两种建设方式，也可以将这两种建设方式进行结合，在进行土方开挖之前三周左右的时间内进行工程的准备。在进行土方开挖的过程中，也需要制定合理的降水措施。[4]要对基坑外侧的轻型井点方式降水措施进行合理的应用，也可配合拉森钢板桩等围护结构进行具体的施工。当地下水位降至设计基底以下50cm时，组织设备及人员进行基坑开挖工作。
        （二）土方开挖环节施工技术的具体应用
        土方开挖技术作为深基坑施工的一项重要的工作程序，依据实际情况，基坑开挖的具体流程可以遵循“分层次、分步骤、对称开挖、平衡开挖、限定时间”的具体的原则进行。在对土方进行开挖的过程中，基坑顶面外侧一般2m内不得堆土，且其外侧堆土高度也有一定限制，不得大于1.5m。并要对开挖作业的强度进行合理的选择，才能满足后续的作业需求。在对支撑区域上方的土体进行开挖时，要保证开挖的深度与设计的标高相符，不能出现先挖后撑等建设情况。在开展这项作业的过程中，如果对位移控制要求比较低，可以将这个区域作为第一施工现场。在进行作业的过程中。要想对最底层的土方进行开挖，要在作业的过程中浇筑垫层。如果不存在垫层，坑底的建设面积不能超过100平方米，在浇筑作业的过程中，应该尽量避免桩体出现移动的行为，因为桩体之间的移动会对周边的生态环境造成破坏。为了提高垫层的支撑作用，需要保证围护桩的内层被充分的浇筑，为围护结构的应用提供良好的支持。[5]如果维护结构为钢板桩，封底混凝土处钢板桩内壁应涂抹黄油或堆放沙袋，以便于承台施工结束后拔桩。
        （三）注浆施工技术的具体应用
        深基坑施工开挖随深度增加，隔水顶板逐渐变薄，在承压水头作用下，顶板稳定性越来越差，甚至冲溃基坑底部，造成施工无法进行，此类情况一般采用注浆加固往往是最安全、合理、经济的方案。注浆垂直帷幕大多数与防护桩、旋喷桩等结合使用，对于重要工程加固深度除满足基底加固高程外还应满足插入深基坑底以下不少于5m的要求。浆液可以选择强度等级42.5级普通硅酸水泥，添加3%的水玻璃进行材料的制作，也可以将1~2成浓度的粉煤灰加入水泥材料中。在注浆开始凝固的两个小时左右，要对凝固的时间和强度进行重点关注，确保这个环节的作业质量能够得到有效的提高。在对土体进行加固的过程中，一般情况下，浆液注放量为注浆土体的15%~18%，对空隙大的软土，注浆注入量适当增大。要对注浆过程中受到的压力进行明确，在实际建设的过程中还要对配比的实验结果进行确认。注浆孔间距要控制在一平方米左右，采用梅花状的形式进行具体的建设[6]。
        （四）围护渗漏封堵施工技术的具体应用
        在进行基坑开挖的过程中，如果存在渗漏的问题，需要选用专业的人员对渗漏点进行及时的疏导。然后对导致渗漏问题出现的原因进行全面的分析和考察，制定合理的施工措施，对渗漏区域进行封堵。有降水排水条件的工程，宜在采用降水排水措施后，在对维护结构缺陷进行修补处理。如果渗漏点比较小或者只是存在局部漏水现象，渗出的水量也比较少，可以对桩间的土块进行快速的清理，通过人工填补的方式对渗漏区域进行处理。如果渗漏区比较大时，可在缺陷处插入引流管引流，然后采用双快水泥封堵缺陷处，等水泥形成一定强度后，再关闭导流管。
        如果封口处出现二次渗漏等情况，可以对这些处理措施进行循环使用。如果在引流的过程中发现水流比较清，而且渗漏的水量比较小，一般及时封堵不会造成太大的环境影响，如果渗漏较为严重时，直接封堵困难，则应首先在坑内回填土，封堵流水，然后在坑外打孔灌注聚氨酯或水泥、水玻璃双液浆等封堵渗漏处，封堵后再继续向下开挖。
        结语：随着我国城市桥梁工程施工水平的发展，城市桥梁施工中的各项技术也在日新月异。深基坑围护结构施工技术作为城市桥梁施工中的一个重要的组成部分，对桥梁工程建设的质量具有重要意义。因此施工企业在进行深基坑围护结构建设的过程中，一定要对建设的各个环节进行重点关注，避免在进行技术应用的过程中出现控制和管理不到位的情况。只有对各个施工程序进行严格的管理，才能缩短工程的建设进度，提高工程的施工质量。给施工企业带来更多的综合效益，促进工程项目进行可持续的发展，同时为我过居民出行创造更好的条件。
        参考文献：
        [1]张旭.桥梁施工中深基坑围护结构施工技术探讨[J].河南建材,2020(02):108-109.
        [2]徐旸,吴婷婷,何亮.桥梁施工中深基坑围护结构施工技术研究[J].交通世界,2019(34):102-103.
        [3]王华英,余志鹏.桥梁施工中深基坑围护结构施工技术[J].交通世界,2017(35):110-111.
        [4]周飞.探析桥梁施工中的深基坑围护结构施工技术运用[J].居舍,2017(31):52+126.
        [5]张子健.浅析桥梁施工中深基坑围护结构施工技术[J].黑龙江科技信息,2015(13):214.
        [6]徐翔.桥梁施工中深基坑围护结构施工技术实践分析[J].门窗,2014(11):333.
