蔡松松 陈子军
重庆市设计院有限公司
摘要：本项目具有设备容量大、供电距离远等特点，其电压偏差、热稳定及火灾报警等都需采取一定的措施才能满足相关要求。
关键词：室内滑雪场、电压偏差、热稳定。
1．项目概况：
本项目为集商业和游乐一体的大型综合体的室内滑雪场部分：总建筑面积2.62万㎡，建筑高度为38.4米，为单层高大空间建筑。
2. 机房设置及变压器选择：
项目设置四台干式变压器，其中两台800kVA，为室外停车场充电停车位供电，两台2500kVA变压器为其他负荷供电。变电所位于滑道下，距滑雪场内最近负荷350米，最远负荷650米。
3. 热稳定校验
由于变电所内设备由2500kVA变压器供电，从变压器低压侧开始，经照明配电箱到达最近灯具的距离仅为10m左右，距离变压器过近，设备热稳定计算难以通过，故考虑采取以下措施以限制短路电流，具体为：
（1）将变电所内照明配电箱尽量放置在离变压器最远位置处；
（2）选择高阻抗变压器等。
经校验，以500MVA供电系统短路容量为前提，低压开关柜至变电所照明配电箱选择截面为50mm2的铜芯电缆，照明配电箱至灯具选择截面为10mm2的铜芯电缆，按照0.1 s的短路电流持续时间计算，通过了热稳定校验。短路电流计算如下：

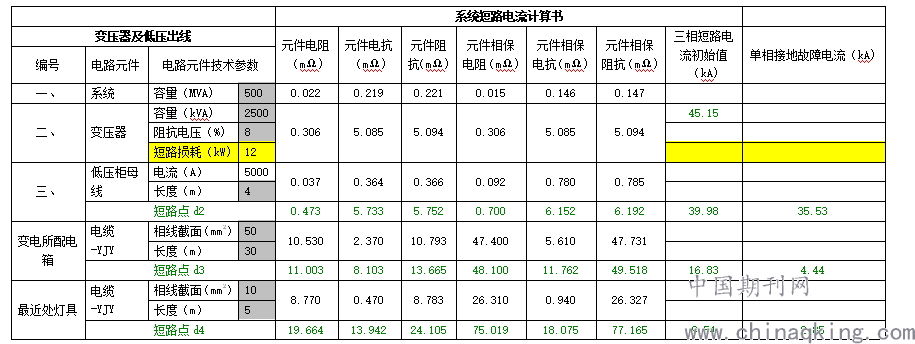

系统短路电流计算书
.png)
由于导线截面规格太大，接线有困难的地方采取线鼻子处理。
4. 电压偏差校验
由于无法取得高压系统电压偏差，设计无法详细计算各时段的电压偏差，故以《工业与民用供配电设计手册》（第四版）表6.2-6为依据，仅计算线路上的电压降，通过增大电缆截面，以减少电压偏差，部分出线回路的计算结果如下：

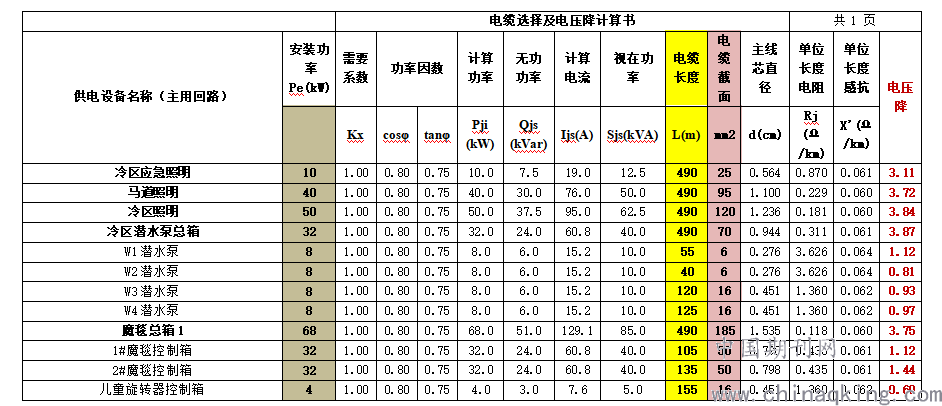

电缆选择及电压降计算书 共1 页
.png)
5. 火灾自动报警系统
本项目最高处38.4米，根据《火灾自动报警系统设计规范》（GB 50116-2013）第12.4节规定，拟设置线性光束感烟探测器及图像型火灾探测器，但空间上方设有钢结构网架，且场地内的造雪机会喷出雪花，干扰线性光束感烟探测器正常工作，经了解，已建成的类似项目在施工完成后，存在线性光束感烟探测器一直误报，且多次调试无效，后经专家论证仅保留图像型火灾探测器，设计时适当加强，以确保探测无盲区。
6.小结
对于高大空间等特殊项目，在设计前仔细分析，采取一定的技术措施，才能使设计满足相关要求，为项目后期的顺利实施提供保障。
参考文献
[1]公安部沈阳消防研究所. GB 50116-2013 火灾自动报警系统设计规范 [S]. 北京：中国计划出版社，2013.
[2]中国航空规划设计研究总院有限公司.工业与民用配电设计手册（第四版）[M]. 北京：中国电力出版社，2016.
