王坤
中国电建集团贵州工程有限公司 贵州省贵阳市 550000
摘要：基于目前管道在火电机组投运后产生各种问题，为强化火电厂管道安装质量，全面保障工程质量达到安装验收标准，特针对火电厂中低压管道安装工艺升级进行探讨，并结合火电厂具体情况进行管道安装优化，下面本文将就此问题展开详细论述，旨在通过对火电厂中低压管道安装经验的总结，为相关从业人员提供参考。
关键词：火电厂；中低压管道；安装工艺；施工准备
火电厂管道安装工程不同于其他工程项目，由于管道输送介质的多样性与特殊性，使管道工程施工异常复杂与严格，安装难度较大。在管道安装过程中，要求技术人员准确掌握施工技术标准，严格按照验收标准安装作业，以保证安装质量，确保后期正常使用。
一、现存问题
根据多年火电工程项目建设经验可知，管道安装工艺直接影响施工质量，与电厂机组运行有着紧密关联，为实现长久稳定运行，应首要保障中低压管道安装工艺良好。虽然火电厂中低压管道安装工艺已经实现优化升级，但是安装过程中难免控制不到位，容易出现漏气、漏水等缺陷，直接给电厂机组安全运行带来隐患及负面影响。因此，对火电厂中低压管道安装工艺进行总结和优化尤为必要，旨在安装过程精细化控制，达到整体安装质量的升级。
二、安装工艺优化建议
（一）施工前准备
项目经理作为项目第一负责人，应具备相应的施工管理经验，项目技术管理人员应具备施工经验及常规安全意识，涉及到的特殊作业人员如焊工、测量工等应持证上岗。
在工程施工中，如果未对施工及管理人员进行安全技术交底，则容易出现工期延后或产生质量问题，因此，所有施工管理人员应熟悉中低压管道施工的工艺要求以及具体的施工现场特点、环境安全等。

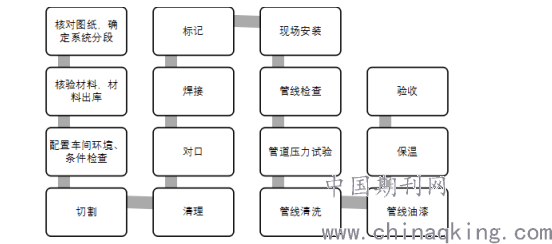

施工人员应熟悉并掌握火电厂中低压管道安装施工的基本工序（如图1），在施工过程中由项目相关管理人员负责把握进度及监督工序执行。
图1 火电厂中低压管道安装施工的基本工序
除上述各项工序外，还要保证工器具配备齐全，具备现场施工条件。
施工前对所有工器具进行检查，尤其是钢丝绳、卸扣等，确认没有故障后投入使用；对口夹具以及临时堵头制作完成后应仔细检查。
管道施工前，应主要具备以下条件：
①火电厂中低压管道施工图纸、说明书以及相关材料齐全；
②施工现场具备开始施工条件，施工用电配置齐全；
③对施工人员完成技术及安全施工交底；
④管道规格、数量核实无误，阀门型号、数量满足图纸要求；
⑤管道已完成喷砂、清洗、脱脂等工序；
⑥管材、管件、管道附件、阀门等均已检验完毕，且符合设计及安装工艺要求，清理完成，无杂物。
（二）安装控制要点
管道安装过程精细化控制要点如下：
第一，施工图纸经图纸会审后，现场技术人员应仔细核对现场情况，特别是现场管道安装复杂位置，经理论计算和现场实际测量后进行管道预制，再进行布置施工，避免出现自由施工及管道打架问题。
第二，在管道焊口位置要进行编号，编制焊接工艺卡，明确焊口相关参数及焊工姓名，这对后期管道质量追溯以及维护十分必要，也能更有效保证管线焊接质量。
第三，针对部分与设备连接的法兰盘，预制阶段进行局部焊接，保证点焊口位置准确，与设备准确对口，避免管道受力，确保管道处于自然受力状态。
第四，支吊架要进行现场调整优化，严格按照设计图纸进行安装，特别是支吊架偏装位移准确，弹簧销拆除前自然受力。
（三）安装工艺
1.压力管道支吊架安装
支吊架根部安装后，对螺纹、拉杆、根部检查，保证无变形损伤，根部应焊接牢固。支吊架根部、吊环、垫板采用机械钻孔，严禁采用火焰切割。如果设计图上对支吊架有偏装要求，应保证偏装到位。在对管部吊架安装时，先从根部上吊点放线，找准管部位置，保证拉杆垂直度后安装。
2.管道组合与布置
管道组合件要充分考虑整体强度、刚度、稳定性，必要时进行验算，保证在吊装时不会出现变形。管件、坡口要进行检查，尤其针对壁厚≥20mm的坡口进行核检，对内外壁锈垢进行检查处理。管道对口要保证平直，点焊牢固后进行焊接，严禁强力对口，切忌在热处理中移动或微调管道。

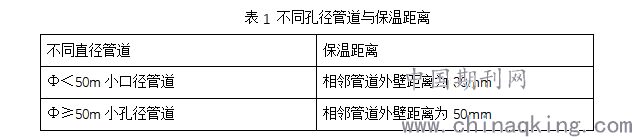

管道布置要横平、竖直，且坡度严格按照设计要求，保证汽水走向正确。单根布置的管道外壁要与柱、壁、梁结构距离一致，有保温的管道要比无保温的管道预留距离大，特别是小口径管道要特别注意预留合理的保温距离。不同孔径管道与保温距离如下表1所示。
.png)
3.法兰连接、电熔法连接
由于火电厂中低压管道运行过程中，部分管道承受压力不高，需要进行定期的拆装检修，在安装时选择法兰连接比较方便经济。法兰在安装前应检查是否符合安装条件，如有无损伤、裂纹，法兰平面是否平整，密封有无问题，是否存在气孔、毛刺、裂纹等缺陷，避免影响法兰连接的可靠性和使用效果。其中，针对凹凸面或凸凹环的法兰要保证自然嵌合，其中凸面高度不能比凹槽深度小。法兰的螺栓、螺母要配合良好，既不存在卡涩，也不存在松动问题，螺纹完整无伤痕，螺杆应自由穿过，严禁强力穿过螺栓孔。
当管道承受压力≤1.0Mpa、温度≤70℃，同时压力管道内为腐蚀性较大液体时，应以新型复合管为主，如钢骨架塑料复合管，并通过电熔法连接。连接前检查好电熔接头铜线以及管件完好度。
结束语：
在火电厂中低压管道安装过程中，应充分重视安装前的施工准备工作及施工条件，严格按照中低压管道安装工艺标准进行施工管理。本文充分结合火电厂中低压管道安装经验，对管道安装过程中的施工准备、安装控制要点及安装工艺进行了分析和总结，希望对今后的管道安装施工起到积极的参考作用，提高作业人员安装水平，更有效的保障管道安装质量。
参考文献：
[1]刘备学. 火电厂中低压管道系统安装洁净化和工艺控制[J]. 城市建设理论研究:电子版, 2013(24).
[2]刘常毫. 火力发电厂热力设备及管道保温施工工艺研究[J]. 内燃机与配件, 2018, 000(004):P.18-19.
[3]林泰石. 浅谈火电厂管道安装工程施工及注意事项[J]. 中国高新区, 2018, 000(008):164-165.
[4]周垚. 火电厂锅炉汽机本体设备及管道保温的施工工艺分析[J]. 建筑建材装饰, 2019, 000(001):100,103.
