赵玖强、刁朋、魏特、罗铃、陈德华
中建八局第四建设有限公司，山东 青岛 266100
[摘 要]：钢结构以其刚度大、塑性和韧性好、钢结构制造简便，易于采用工业化生产、施工安装周期短、施工质量高、重量轻等特点被广泛应用。本文阐述了钢结构深化设计在施工质量、施工进度、便于安装等方面的应用，介绍了钢结构深化设计的方法和过程。并以年产20万套智能物流装备电子集成、15000套高效现代物流集成系统装备及配套仓储物流项目为对象，总结了钢结构深化设计对项目的积极作用。
[关键词]：钢结构深化设计、深化设计组织、深化设计方法
[Abstract]：Steel structure is widely used because of its high rigidity, good plasticity and toughness, easy to use in industrial production, short construction and installation period, high construction quality and light weight. This paper expounds the application of steel structure deepening design in construction quality, construction progress, easy installation, etc., and introduces the method and process of steel structure deepening design. Taking the annual output of 200000 sets of intelligent logistics equipment electronic integration, 15000 sets of efficient modern logistics integration system equipment and supporting warehousing logistics project as the object, the positive effect of steel structure deepening design on the project is summarized.
[Key words]: Detailed design of steel structure、Deepening design organization、Deepening design method
1.工程概况
本工程共7栋厂房，结构形式为单层轻钢结构工程，基础形式为预埋螺栓连接。建筑结构设计使用年限为50年,结构安全等级为二级；结构重要性系数1.0，建筑抗震设防类别：丙类，地基基础设计等级：乙级，结构抗震等级：门式钢架四级，屋面恒荷载0.35KN/㎡，屋面活荷载0.3KN/㎡，基本风压0.65KN/㎡。
2.钢结构深化设计概述
深化设计是施工单位在设计院提供的图纸基础上，结合施工现场的实际情况，利用设计软件1:1建立与工程实际完全相符的钢结构3D全真模型，在钢结构建模过程中综合考虑制作、运输、安装、土建、装修、机电、给排水、暖通、幕墙等各专业的要求与联系，最后生成满足钢结构采购、制作、运输、安装等各方施工需求的钢结构相关专业报表及细化图纸，即钢结构详图设计。
钢结构深化设计要充分体现设计意图，满足设计和规范要求，首先必须保证结构工程绝对安全可靠以及结构的完整性和合理性，并保证建筑使用功能及造型效果的要求。
深化设计要尽可能的缩短钢结构工程的总体周期，做到设计合理、便于加工和安装。 深化设计要进行科学合理的深化和优化，充分体现其经济合理性 。应严格遵循设计程序，与设计单位以及建设单位，监理单位密切配合，保证施工现场与钢结构加工厂家的密切联系、配合和衔接，保证深化设计、加工、安装工作的顺利进行。
深化设计的过程强调发现问题、反映问题，并提出有建设性的解决方法。在发现问题及反映问题的过程中，深化设计提出合理的建议，提交主体设计单位参考，协助主体设计单位迅速有效地解决问题，加快推进项目的进度利于加快项目工期。
3.钢结构深化设计与其他专业配合
钢结构深化设计要充分考虑相关专业之间的衔接关系，并与之相协调。通过钢结构深化设计，在设计的过程中，能够及时发现各个专业之间的施工穿插时间节点，保证各个专业有序穿插作业，合理安排施工。
专业间组织关系详见下图。
.png)

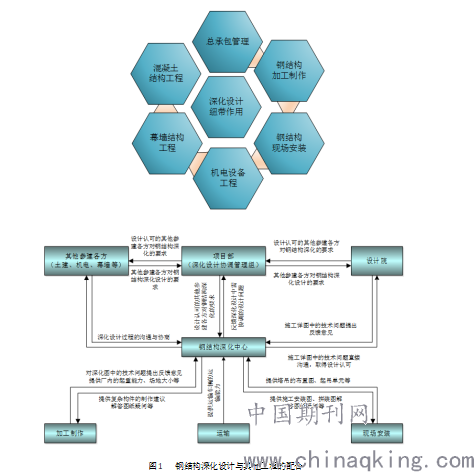

图1 钢结构深化设计与其他工程的配合
4.钢结构深化设计的方法
4.1设计图的自审

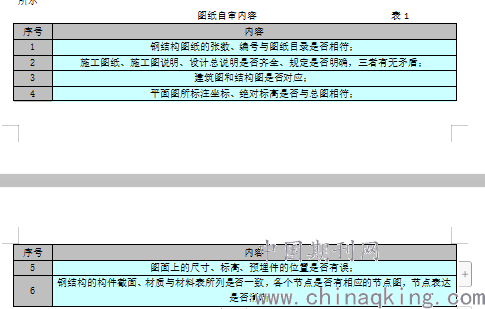

本标段深化小组人员成立后，立即组织人员进行图纸会审，对图纸有疑问处提交设计单位确认，同时深化前，与土建、幕墙、机电等其他参建单位协调沟通，确保图纸准确性。图纸自审内容如表1所示
.png)
4.2深化设计建模
采用Tekla软件进行深化设计是一个多人同时操作的过程，可能因为某一人随意更改模型或两人修改同一构件而导致冲突，造成工作出现错误，因此深化设计建模组的协调、配合至关重要；同时每个划分区域的对接工作也要重点控制。深化设计建模过程控制应该从以下几方面着手：
（1）向每个建模人员下达技术交底，确定区域的划分、人员分工、区域对接人员，同时明确质量要求及构件编号规则；
（2）对于重要工作节点，如轴线创建、柱脚节点完成、代表性节点等创建完成后安排专人进行复核，确定无误后再进行后续操作；
（3）对于复杂节点，内部加劲板数量较多，建模过程中应注意检查，是否遗漏劲板、构件是否焊接为整体等；
（4）深化设计人员必须明确外框柱的扭曲变形情况、及截面变化，正确定位以及过渡节点的处理，避免出错。
参考文献
[1]钱家欢，殷宗泽合编 土工 原理与计算（第二版） 北京水利电力出版社 1991
[2]黎钟，轻型钢结构设计手册[M].北京：中国建筑工业出版社，2001.
[3]中国钢结构协会，建筑钢结构施工手册[M].北京：中国计划出版社，2008.
