朱 军
华东送变电工程公司 上海 201803
【摘要】考虑JLHA2X/GIA-1035/75钢芯铝合金型线展放是国内首次采用，该导线的特点是输送能力大，电晕小，表面特别光滑。若采用常规的器具可能不能满足施工要求，本文根据在展放过程中需采用的导线卡线器、双联网套以及牵引头分别试验，明确试验设计的思路、试验方法等，并在试验的基础上明确其所使用的工器具，并最终确定能否达到施工技术要求。
【关键词】钢芯铝合金型线；施工器具；展线；卡线器；试验方法
1.试验目的
为确保“溪洛渡-广东±500kV压直流输电线路工程 ”的工程架线施工安全，需要对1035钢芯铝合金型线导线的卡线器、双联网套、牵引头等施工工器具的进行试验研究。通过试验，确定1035钢芯铝合金型线架线使用工器具，使之达到施工需要的拉力要求，为展放1035钢芯铝合金型线奠定基础。
2.试验设计原则
本试验对放线的卡线器、双联网套以及牵引头进行试验，根据架线设计图纸的受力计算，明确卡线器、双联网套、牵引头受力要求，通过试验900导线的工器具是否能满足施工要求，对不能满足要求的工器具进行试验改进以达到要求。
3.试验方法
3.1卡线器试验
将一根长度为8m左右的导线一端压接耐张管，一端用900导线卡线器卡牢，在拉力机上进行拉力试验，按6.5t允许荷载计，试验时按2.0倍即13t持续10 min，共做3组试验。若1035导线没有滑移、划痕、毛刺等现象，则合格可以使用，若不合格，常熟厂应按照8t允许荷载计，3倍安全系数重新制作。新的卡线器是否可以采用更长的接触面，或者是内衬金刚砂的预绞丝，该工作需要厂家配合试验。
3.2 双联网套试验
试验用公司现有900导线双联网套3根，按3t荷载试验，持续10 min，共做3组试验。如果3次1035导线均没有出现滑移现象，即合格，可以使用。若不合格，应根据1035导线重新制作双联网套，按5t荷载进行试验合格。
3.3牵引头试验

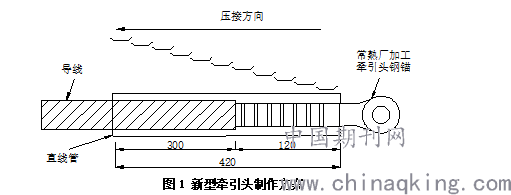

试验用牵引头3只，牵引头由常熟厂按照5t额定荷载加工，安全系数3。推荐加工方法：推荐按照导线耐张钢管的形状制作，并加压1/3的铝管长度。新型牵引头制作方案如下图1所示：
.png)
图1 新型牵引头制作方案
试验过程将一根长度6m左右的导线两端分别压接牵引头，按照5t逐渐加压至10t荷载，持续10min。若没有滑移现象，则锯掉一端牵引头，重新压接另外新的牵引头，再按照以上要求进行试验。共做3组试验。若三次试验均没有出现滑移现象，即为合格，可以使用。如果不合格，需加长铝管长度，进行1/2接续管长度试程序如上，如再不合格则进行2/3长度铝管试验并试验直至合格为止。

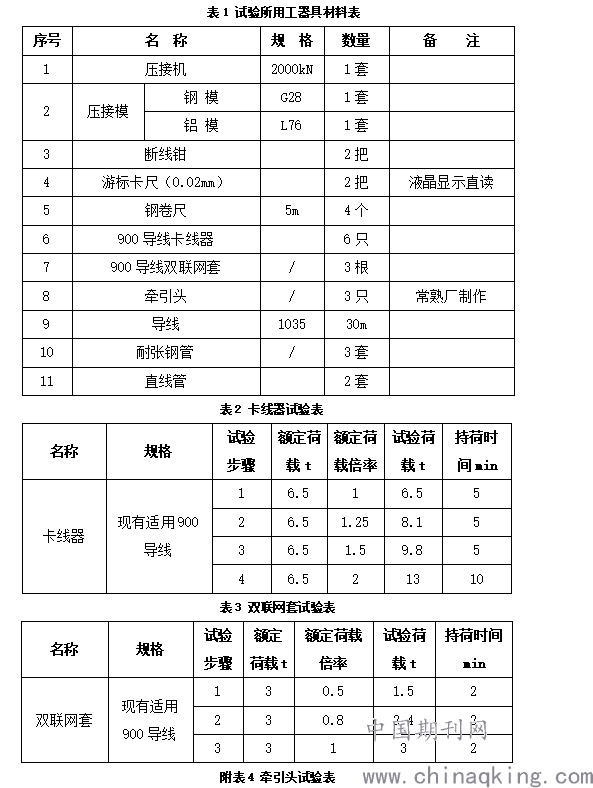

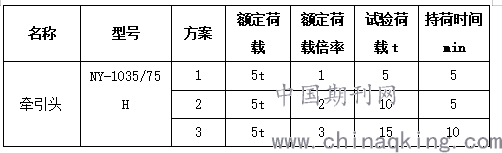

4.试验所用工器具
.png)
.png)
5.结论
本文对导线卡线器、双联网套以及牵引头分别试验，包括试验设计的思路、试验方法等，并明确试验所用工器具表、卡线器试验表、双联网套试验表以及牵引头试验表等相关内容，确保试验研究的科学合理性。
参考文献
[1] 《110kV～500kV架空电力线路工程施工质量及评定规程》（DL／T 5168－2002).
[2] 中国电力企业联合会 《110～500kV架空送电线路施工及验收规范》（GB 50233-2005）.
[3] 李庆林主编 《架空送电线路施工手册》 中国电力出版社出版，2002.
[4] 杨元峰 《电气试验技能培训教材》 北京 中国电力出版社，1998.
