董秀娟 刘瑞丰 郭青
中石化胜利油田分公司孤东采油厂 山东东营 257237
摘要：笔者针对目前在油田的生产过程中发生的采油设备绝缘检测困难的问题，研制开发了一种油田采油设备的绝缘检查装置，该设备能够借助多个绝缘装置来完成检查装置的绝缘工作，保证检查工作的安全进行，有益效果明显，适合推广。
关键词：采油；绝缘；检查装置
1 研究背景
在石油工业生产中，采油是十分重要的一个步骤，为此需要用到的采油设备自然也十分重要，而为了使采油设备可以顺利的完成日常工作，需要定期对采油设备进行检查维护，为此就需要用到相应的检查装置。
现有的检查装置为了保证检查工作的安全，需要在观测装置上套设有绝缘套，但使绝缘套的长度有限，用户可以通过接线完成观测装置的线路延长，但是却无法延长绝缘套的长度，这样一来会极大的限制用户的检测范围，继而使得检测工作无法有效且充分进行下去，为接下来的生产工作埋下了安全隐患。
2 装置的研制
针对以上技术问题，笔者研发设计了一种用于油田采油设备的绝缘检查装置，包括第一壳体，第一壳体的一端固定连接有第二壳体，第二壳体内设有放置孔，放置孔内相对的两个内壁之间固定连接有两个呈相互对称设置的固定杆，两个固定杆呈相互远离设置，两个固定杆共同贯穿有两个呈对称设置的夹持板，其中一个夹持板上设有转动孔，转动孔靠近其中一个固定杆设置，转动孔内转动连接有螺纹杆，螺纹杆远离转动孔的一端螺纹贯穿另一个夹持板设置，螺纹杆靠近转动孔的一端固定连接有挡板，两个夹持板之间设有观测装置，第二壳体远离第一壳体的一端固定连接有第一外螺纹座，第一外螺纹座远离第二壳体的一端设有多个绝缘装置。
观测装置包括设置在两个夹持板之间的摄像设备和照明设备，摄像设备的观测端正对第一壳体设置，照明设备的照明端正对第一壳体设置，摄像设备和照明设备远离第一壳体的一端共同设有连接设备，连接设备远离第一壳体的一端设有连接线路，连接线路远离连接设备的一端设有电力显示设备。
该绝缘装置包括设置在第一外螺纹座远离第二壳体一端的绝缘管，绝缘管靠近第一外螺纹座的一端固定连接有连接管座，连接管座靠近第一外螺纹座的一侧壁上设有内螺纹槽，第一外螺纹座螺纹连接在内螺纹槽中，绝缘管远离连接管座的一端固定连接有第二外螺纹座，第二外螺纹座螺纹连接在另一个内螺纹槽中设置。内螺纹槽远离第一外螺纹座的一侧内壁上设有绝缘密封垫。第一壳体、第二壳体和第一外螺纹座呈一体成型设置，连接管座和第二外螺纹座均由透明亚克力板材料制成，绝缘管由氯丁橡胶材料制成。
3 装置附图说明

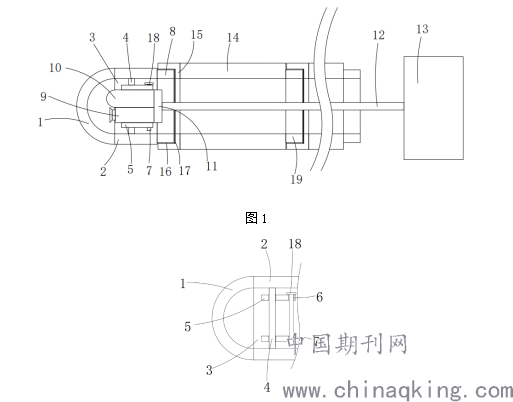

图1为本装置的正面结构剖视图；
图2为螺纹杆部分正面结构剖视图；
.png)
附图标记说明：
图中：1第一壳体、2第二壳体、3放置孔、4固定杆、5夹持板、6转动孔、7螺纹杆、8第一外螺纹座、9摄像设备、10照明设备、11连接设备、12连接线路、13电力显示设备、14绝缘管、15连接管座、16内螺纹槽、17绝缘密封垫、18挡板、19第二外螺纹座。
4 具体操作方法
该装置的具体使用步骤如下：
参照图1-2，一种用于油田采油设备的绝缘检查装置，包括第一壳体1，第一壳体1的一端固定连接有第二壳体2，第二壳体2内设有放置孔3，放置孔3内相对的两个内壁之间固定连接有两个呈相互对称设置的固定杆4，两个固定杆4呈相互远离设置，两个固定杆4共同贯穿有两个呈对称设置的夹持板5，这样一来两个夹持板5便可以在两个固定杆4上进行且只能进行升降工作，其中一个夹持板5上设有转动孔6，转动孔6靠近其中一个固定杆4设置，转动孔4内转动连接有螺纹杆7，螺纹杆7远离转动孔4的一端螺纹贯穿另一个夹持板5设置，螺纹杆7靠近转动孔4的一端固定连接有挡板18，这样一来便可以在挡板18拉动其中一个夹持板5的情况下，转动螺纹杆7，使两个夹持板5相互靠近完成对观测装置的夹持固定工作，两个夹持板5之间设有观测装置，观测装置包括设置在两个夹持板5之间的摄像设备9和照明设备10，摄像设备9的观测端正对第一壳体1设置，照明设备10的照明端正对第一壳体1设置，摄像设备9和照明设备10为现有技术，可以完成照明工作和摄像工作，使得用户可完成检查工作，在这样就不过多叙述，摄像设备9和照明设备10远离第一壳体1的一端共同设有连接设备11，连接设备11完成对摄像设备9和照明设备10的供电工作，以及摄像设备9的数据传输工作，连接设备11远离第一壳体1的一端设有连接线路12，连接线路12远离连接设备11的一端设有电力显示设备13，电力显示设备13为整个装置供电，且可以将摄像设备9拍摄到的图像显示出来供用户检查；
第二壳体2远离第一壳体1的一端固定连接有第一外螺纹座8，第一壳体1、第二壳体2和第一外螺纹座8呈一体成型设置，一体成型使得第一壳体1、第二壳体2和第一外螺纹座8之间的密封性更好，继而使整个装置的安全性得到了提升，第一外螺纹座8远离第二壳体2的一端设有多个绝缘装置，绝缘装置包括设置在第一外螺纹座8远离第二壳体2一端的绝缘管14，绝缘管14靠近第一外螺纹座8的一端固定连接有连接管座15，连接管座15靠近第一外螺纹座8的一侧壁上设有内螺纹槽16，第一外螺纹座8螺纹连接在内螺纹槽16中，绝缘管14远离连接管座15的一端固定连接有第二外螺纹座19，第二外螺纹座19螺纹连接在另一个内螺纹槽16中设置，这样一来用户便可以简单方便的将多个绝缘装置连接起来，使得用户可以根据需要来延长绝缘的范围，保证了检查工作安全的同时使检查工作可以有效且充分的进行下去，极大的保障了生产工作的安全，内螺纹槽16远离第一外螺纹座8的一侧内壁上设有绝缘密封垫17，绝缘密封垫17的设置使得螺纹连接的密封性得到了增强，继而极大的增加了整个装置的密封性和绝缘效果，第一壳体1、第二壳体1、第一外螺纹壳8、连接管座15和第二外螺纹座19均由透明亚克力板材料制成，透明亚克力板材料透明、机械强度高且绝缘性好，可以顺利的完成螺纹连接工作，且在完成绝缘处理的同时不会干涉到拍摄工作的正常进行，绝缘管14由氯丁橡胶材料制成，氯丁橡胶材料耐油性能好，绝缘性能好且弹性性能优良，可以在石油相关设备中长久使用，完成绝缘工作的同时，方便用户完成设备中各个部位的检查工作。
使用者使用该装置时，首先根据需要进行的检查工作的长度范围，选用合适长度的连接线路12完成与连接设备11和电力显示设备13之间的连接工作，再将合适数量的绝缘装置套在连接线路12上，转动绝缘管14，带动第二外螺纹座19，使第二外螺纹座19螺连接在靠近的内螺纹槽16中，完成多个绝缘装置之间的组装工作，接着将摄像设备9和照明设备10放置在两个夹持板5之间，转动螺纹杆7，带动两个夹持板5相互靠近完成对摄像设备9和照明设备10的夹持固定工作，再转动靠近第二壳体2的连接管座15，使第一外螺纹座8螺纹连接在内螺纹槽16中，这样一来便可以极其方便的完成不同长度的绝缘保护工作，极大的方便了用户进行检查工作，使检查工作可以充分且有效的完成，继而使采油工作的安全不会受到威胁。
本装置与现有技术相比较，具有以下优点：
在本装置中，用户可以通过第二壳体中的观测装置完成检查工作，并借助多个绝缘装置来完成观测装置的绝缘工作，保证检查工作的安全进行，且多个绝缘装置的设置使得用户可以根据检查需要，在连接线路上套设上合适数量的绝缘装置，再完成第一外螺纹座和内螺纹槽以及第二外螺纹座和内螺纹槽之间的螺纹连接，继而完成多个绝缘装置的拼接工作，使得用户可以完成各种长度范围的绝缘工作，继而使得用户的检查工作可以有效且充分的进行下去，这样一来便不会为接下来的生产工作埋下安全隐患。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：董秀娟，女，2006年1月参加工作，采油高级工，目前从事油气田开发工作。
