一种油田采油用管道支撑装置的研究与应用

发表时间:2020/9/17   来源:《科学与技术》2020年12期   作者:刘瑞丰 郭青 董秀娟
[导读] 笔者针对目前油田石油开采过程中,需要对管道使用时进行支撑加固,提高采油效果和实用效果,但是现有的油田采油用管道支撑装置还存在很多问题,
        刘瑞丰  郭青  董秀娟
        中石化胜利油田分公司孤东采油厂 山东河口257237
        摘要:笔者针对目前油田石油开采过程中,需要对管道使用时进行支撑加固,提高采油效果和实用效果,但是现有的油田采油用管道支撑装置还存在很多问题,研制开发了一种采油用管道支撑装置,有效解决了调节尺寸,高度,增强稳定性等问题,具有很高的推广使用价值。
        关键词:采油;管道支撑;调节
        1 研究背景
        在油田采油的过程中,需要进行布置运输石油的管道,同时管道在使用时需要一种支撑装置对其进行固定,加强采油的效率和实用效果,但是现有的油田采油用管道支撑装置还存在很多问题或缺陷:
        第一,传统的油田采油用管道支撑装置不便于调节尺寸,当管道的尺寸发生变化时,增加操作难度;
        第二,传统的油田采油用管道支撑装置不便于调节高度,不能根据需求进行调整,实用性不足;
        第三,传统的油田采油用管道支撑装置稳定性不佳,在使用过程中,易出现倾斜,影响使用性。
        2 装置的研制
        笔者为了解决上述背景技术中提出的不便于调节尺寸、不便于调节高度和稳定性不佳的问题。研制该装置。
        本装置采用了如下技术方案:
        包括左夹持块、支撑台、第一连接轴和右夹持块,支撑台底端的内部横向固定有移动轴,且移动轴底端的一侧活动连接有第一连接轴,移动轴底部另一侧的第一连接轴一端活动铰接有第二连接轴,第一连接轴和第二连接轴的一端均设置有连接机构,第一连接轴和第二连接轴的底端均固定连接有固定机构,支撑台的顶端固定连接有左夹持块,且左夹持块的一侧活动铰接有右夹持块,左夹持块和右夹持块的顶端均设置有调节机构,左夹持块和右夹持块内部的一侧均固定连接有橡胶垫。
        调节机构的内部依次设置有连接片、固定块、活动槽、活动轴、螺栓和连接孔,连接片的内部设置有连接孔,且连接孔的内部活动连接有螺栓。
        连接片底部的左夹持块一侧固定连接有固定块,且固定块的内部设置有活动槽,活动槽的内部活动铰接有活动轴,且活动轴与右夹持块的一侧固定连接。
        连接机构的内部依次设置有固定孔、固定条和螺柱,固定条的内部等间距设置有固定孔,且固定孔的内部活动连接有螺柱。
        固定机构的内部依次设置有加强柱、限位轴、底座、第一槽体和第二槽体,底座的两端均设置有第二槽体,且第二槽体的内部活动铰接有加强柱。
        底座底部的两端均设置有第一槽体,且第一槽体的内部活动铰接有限位轴,限位轴与加强柱的一侧活动连接。
        3 装置附图说明

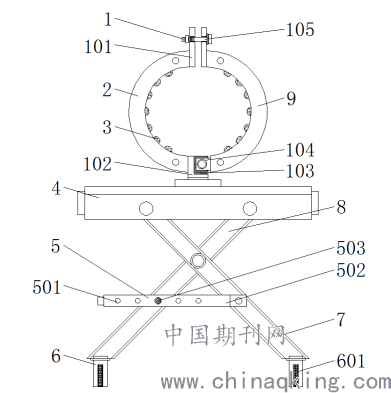

        图1为本装置正视剖面结构示意图;

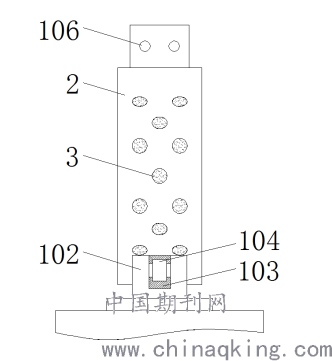

        图2为本装置左夹持块侧视剖面结构示意图;

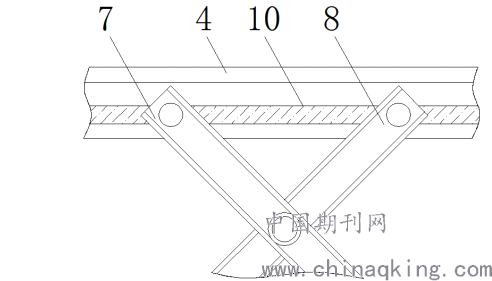

        图3为本装置支撑台正视剖面结构示意图;
        图4为本装置稳定机构侧视剖面结构示意图。



图1


图2

图3

图4
        附图标记说明:
        图中:1、调节机构;101、连接片;102、固定块;103、活动槽;104、活动轴;105、螺栓;106、连接孔;2、左夹持块;3、橡胶垫;4、支撑台;5、连接机构;501、固定孔;502、固定条;503、螺柱;6、固定机构;601、加强柱;602、限位轴;603、底座;604、第一槽体;605、第二槽体;7、第一连接轴;8、第二连接轴;9、右夹持块;10、移动轴。
        4 具体操作方法
        该油田管道支撑装置的具体使用步骤如下:
        下面将结合本装置实施例中的附图,对本装置实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本装置一部分实施例,而不是全部的实施例。基于本装置中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本装置保护的范围。
        请参阅图1-4,本装置提供的一种实施例:一种油田采油用管道支撑装置,包括左夹持块2、支撑台4、第一连接轴7和右夹持块9,支撑台4底端的内部横向固定有移动轴10,且移动轴10底端的一侧活动连接有第一连接轴7,移动轴10底部另一侧的第一连接轴7一端活动铰接有第二连接轴8,第一连接轴7和第二连接轴8的一端均设置有连接机构5,连接机构5的内部依次设置有固定孔501、固定条502和螺柱503,固定条502的内部等间距设置有固定孔501,且固定孔501的内部活动连接有螺柱503;
        具体地,如图1所示,使用该机构时,首先,将第一连接轴7和第二连接轴8的底端向内部旋转挤压,带动其顶端在支撑台4内部的移动轴10上进行活动,确定高度后,再将第一连接轴7一端的固定条502与第二连接轴8之间通过螺柱503进行固定,从而达到便于调节高度;
        第一连接轴7和第二连接轴8的底端均固定连接有固定机构6,固定机构6的内部依次设置有加强柱601、限位轴602、底座603、第一槽体604和第二槽体605,底座603的两端均设置有第二槽体605,且第二槽体605的内部活动铰接有加强柱601,底座603底部的两端均设置有第一槽体604,且第一槽体604的内部活动铰接有限位轴602,限位轴602与加强柱601的一侧活动连接;
        具体地,如图1和图4所示,使用该机构时,首先,将底座603两端的加强柱601向外部拉动,带动其一端的限位轴602拉伸,通过第一槽体604的空间限位,使得限位轴602得以固定,且加强柱601与地面呈三角支撑,加大了与地面的接触,从而加强其的稳定性;
        支撑台4的顶端固定连接有左夹持块2,且左夹持块2的一侧活动铰接有右夹持块9,左夹持块2和右夹持块9的顶端均设置有调节机构1,左夹持块2和右夹持块9内部的一侧均固定连接有橡胶垫3,调节机构1的内部依次设置有连接片101、固定块102、活动槽103、活动轴104、螺栓105和连接孔106,连接片101的内部设置有连接孔106,且连接孔106的内部活动连接有螺栓105,连接片101底部的左夹持块2一侧固定连接有固定块102,且固定块102的内部设置有活动槽103,活动槽103的内部活动铰接有活动轴104,且活动轴104与右夹持块9的一侧固定连接;
        具体地,如图1和图2所示,使用该机构时,首先,将右夹持块9通过底部的活动轴104和固定块102之间的配合进行转动,再将管道放置于左夹持块2和右夹持块9之间,转动右夹持块9左夹持块2与进行合并,然后用螺栓105穿过连接片101进行锁紧固定。
        工作原理:本装置在使用时,首先,将右夹持块9通过底部的活动轴104和固定块102之间的配合进行转动,再将管道放置于左夹持块2和右夹持块9之间,转动右夹持块9左夹持块2与进行合并,然后用螺栓105穿过连接片101进行锁紧固定,同时左夹持块2和右夹持块9的内部均设置有橡胶垫3,可加强夹持效果,起到防滑的效果;
        之后,将第一连接轴7和第二连接轴8的底端向内部旋转挤压,带动其顶端在支撑台4内部的移动轴10上进行活动,确定高度后,再将第一连接轴7一端的固定条502与第二连接轴8之间通过螺柱503进行固定,从而达到便于调节高度;
        最后,将底座603两端的加强柱601向外部拉动,带动其一端的限位轴602拉伸,通过第一槽体604的空间限位,使得限位轴602得以固定,且加强柱601与地面呈三角支撑,加大了与地面的接触,从而加强其的稳定性。
        与现有技术相比,本装置的有益效果是:该油田采油用管道支撑装置不仅实现了便于调节尺寸,实现了便于调节高度,而且实现了加强稳定性;
        (1)通过安装有左夹持块和右夹持块,使得夹持的过程中便于调节尺寸,将右夹持块通过底部的活动轴和固定块之间的配合进行转动,然后再通过左夹持块和右夹持块顶端的连接片和螺栓进行锁紧固定,从而实现便于调节尺寸的功能;
        (2)通过安装有第一连接轴和第二连接轴,使得固定的同时可调节高度,将第一连接轴和第二连接轴的底端向内部转动,带动其顶端在移动轴上进行活动,确定高度后,再将第一连接轴一端的固定条与第二连接轴之间通过螺柱进行固定,从而达到便于调节高度的效果;
        (3)通过安装有底座和加强柱,使得支撑过程中可加强稳定性,将底座两端的加强柱向外部拉动,带动其一端的限位轴拉伸,使得加强柱得以固定,且与地面呈三角支撑,加大与地面的接触,从而实现加强稳定性的功能。

        参考文献
        [1]胡建生.机械制图[M].北京:机械工业出版社,2017.1
作者简介:刘瑞丰,男,2019年11月参加工作,采油高级工,目前从事油气田开发工作。
