李向东 卞小亮 李尧
中建八局第四建设有限公司 山东青岛 266000
摘要：焊接箱型型钢混凝土结构与传统钢筋混凝土结构相比具有承载力大、刚度大、抗震性能好的优点，与钢结构相比，具有防火性能好木结构局部和整体稳定性好没节能钢材等优点，应用越来约广。本文在焊接箱型型钢与钢筋穿插施工方面，对埋入式柱身深化设计、安装、钢筋穿插施工提出施工建议，以指导焊接型型钢混凝土埋入式柱脚与钢筋交叉施工。
关键词：焊接箱型型钢；柱脚；柱身；钢筋；交叉施工。
一、工程概况
某医院项目，位于上海市闵行区新虹桥国际医学园区，是一幢以“一站式医疗服务的康复专科医院”为目标的多层医疗建筑。该项目项目为地下2层，地上11层，建筑高度为53.30m，总建筑面积为4.38万㎡，地下为钢筋混凝土结构，地上为钢框架-屈曲支撑结构。
本项目地上为钢框架屈曲支撑结构，为满足建筑物抗震及稳定要求。钢柱柱脚埋置于地下2层混凝土柱内，起始高度为距离筏板2m处混凝土柱内，埋入深度为。型钢混凝土柱埋入式大样如图1所示。
由图1可知，各楼层处框架梁钢筋与型钢柱均需要进行连接，钢筋与箱型型钢柱柱身连接方法与交叉施工措施决定了箱型型钢埋入式柱身的施工质量与工期。
二、柱脚（身）深化设计
柱身深化设计时，埋入式钢柱身与楼层梁钢筋连接通常采用钢筋搭接板、钢筋套筒、柱身开设穿筋孔等方式。对于大型复杂柱身节点往往存在同时存在2种或者3种连接方式。上述三种连接方式技术特性对比分析如表1所示。
焊接箱型型钢混凝土柱埋入式柱身深化时首先在深化软件中进行钢结构柱深建模，然后对楼层梁钢筋进行建模放样，再根据楼层梁钢筋的位置、直径、间距综合确定钢筋与埋入式柱身搭接节点做法。本工程柱脚埋入深度为8.15m，钢结构柱身与楼层梁钢筋碰撞位置较多，深化时梁钢筋与箱型柱连接采用搭接板连接，如图2所示。
钢柱于2m高的混凝土柱内准确定位为难点、重点，故针对此处需要采取措施，为加设定位钢板，如图3所示。
.png)

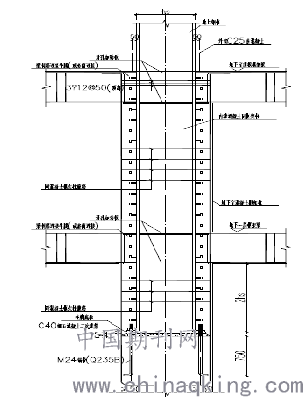

图1 型钢混凝土埋入式柱脚大样

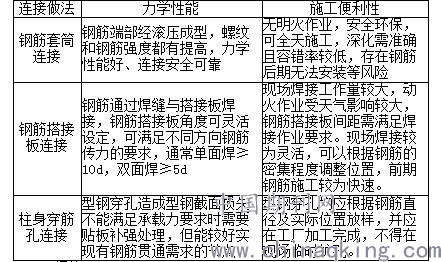

表1 钢筋与钢柱搭接做法技术特性分析
.png)
三、现场施工
1、柱脚施工工艺流程
型钢混凝土柱埋入式柱脚安装涉及定位钢板、钢筋、混凝土等专业穿插协调。
2、焊接型钢混凝土柱埋入柱身与钢筋交叉施工流程
型钢混凝土柱埋入式柱身与钢筋交叉施工涉及梁、墙纵向钢筋、钢结构、混凝土等专业穿插协调。
3、与底板起钢柱情况对比
底板起钢柱即柱脚埋设与底板处，则此处型钢混凝土埋入式柱脚安装需要配备措施支撑胎架，主要是用于将上部钢柱自重荷载传递至下部工程桩，具体见图4所示。
四、结束语
本工程焊接型箱型钢混凝土柱已完成地下室结构施工，型钢混凝土柱劲性钢柱与钢筋搭接处理的优化既满足设计规范的要求，同时也保证施工的质量和工期的要求，保证了项目整体质量和工期目标。
目前型钢混凝土结构应用越来越广泛，型钢混凝土结构中劲性钢柱与钢筋搭接技术很具有推广意义。此技术已在很多工程多有应用，在此做简单归纳总结，希望能够对以后类型钢混凝土结构施工有所提示和帮助。
.png)

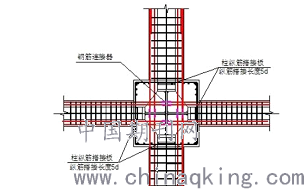

图2 梁钢筋与箱型柱连接采用搭接板连接
.png)

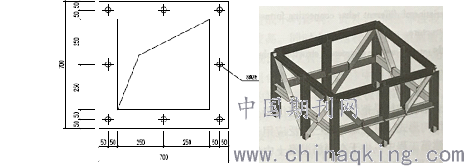

图3 定位钢板 图4 受力支架
