吕泉
国网湖南省电力有限公司湘西供电分公司 湖南吉首416000
摘要：测控装置承担着变电站数据采集、处理，对断路器、隔离开关进行控制及防误闭锁等重要任务，变电站监控主机或调度自动化系统主站可通过测控装置采集一次设备、二次设备状态信息，并可对断路器、隔离开关等设备进行遥控操作。作为测控装置重要参数之一，防抖时间对于遥信信号上送具备筛选过滤功能。在实际运行中，因遥信抖动而误报的事件时有发生，而测控装置遥信防抖技术可有效减少和降低该类事件影响的程度，从而提高遥信信号的准确可靠性，助力于电网安全稳定运行。
关键词：测控装置、遥信信号、防抖时间、准确性
遥信信号是电网调度中最重要的信号之一，它反映变电站各种电气设备的实际运行状态，它能将被监控的站端设备状态信号呈现给调度及运行人员，使其准确掌握和监控电网及设备。
监控系统设备厂商一般在测控装置上采用软件程序防抖技术，设定参数“遥信防抖时间”，即在遥信瞬间动作后，若在“遥信防抖时间”内信号复归，被判定为干扰信号，测控装置不向监控系统发送信号；只有当信号动作持续时间超过“遥信防抖时间”，才被判为可靠变位信号，上送变位信息。
1.异常情况简述
2018年1月8日13时09分04秒，备用线612开关 A相跳闸，重合不成功跳三相。地调监控中心告未收到备用线612第一套线路保护出口信号，省调自动化值班告未收到全站事故总信号。
2.现场检查过程
2.1运行方式：
备用线612线路挂220kVⅠ母运行。

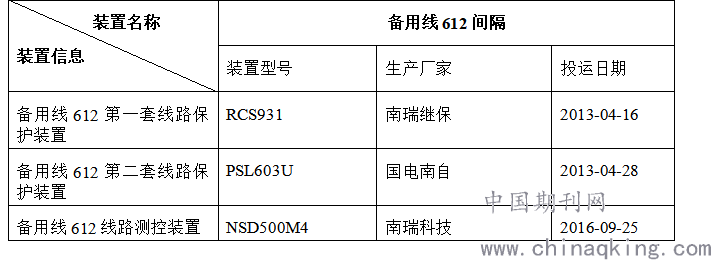

2.2设备型号：
.png)
2.3现场检查情况：
2.3.1调阅地调主站web平台1月8日告警记录，无备用线612第一套线路保护出口信号及第二套线路保护出口信号（测控硬接点），有备用线612第二套(PSL-603)线路主保护出口及A相跳闸出口信号（保护软报文）。
2.3.2检查后台监控机1月8日历史告警记录，无备用线612第一套、第二套线路保护出口信号，与地调主站信号一致。
2.3.3短接两套保护装置信号开出接点，后台监控机及地调主站均接收到备用线612第一套(RCS-931)线路保护出口、备用线612第二套(PSL-603)线路保护出口信号，详见附件二（220kV万溶江变电站2018-1-24格万I线612线路跳闸试验记录）。
2.3.4查询保护装置1月8日跳闸报告，27ms纵差保护出口动作，79ms纵差保护出口复归，如下图1所示。
.png)

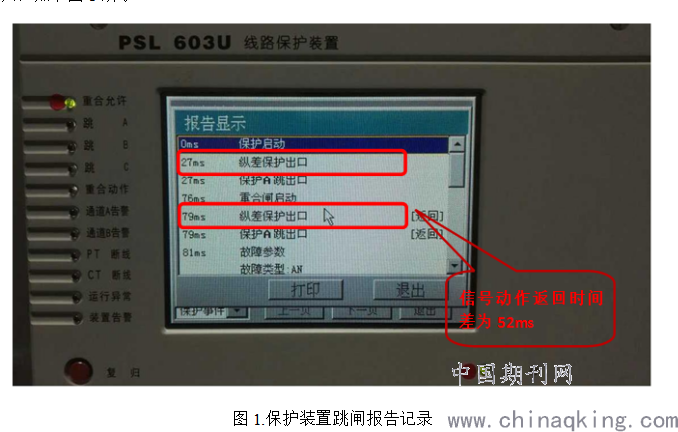

图1.保护装置跳闸报告记录
2.3.5检查远动机数据库中省调全站事故总采用集中模式[2]，合成逻辑为220kV各间隔事故总与三相开关任意一相分位，备用线612间隔事故总逻辑为备用线612第一套(RCS-931)线路保护出口、第二套(PSL-603)线路保护出口、备用线612断路器(RCS-923)保护出口或逻辑。如下图2所示：
.png)

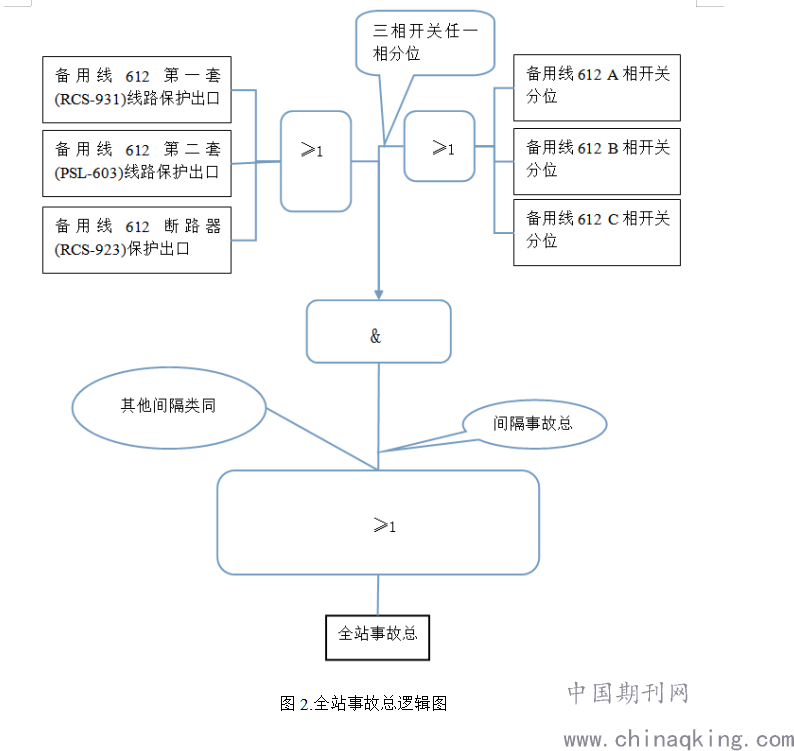

图2.全站事故总逻辑图
3.异常原因分析
3.1 短接保护装置信号开出接点，后台监控及调度监控均可收到对应信号，而两套保护装置信号接点同时故障可能性极低，初步排除二次回路、保护装置、自动化数据库方面的问题。
3.2断路器在三相开关同时保护跳闸跳开时，应触发全站事故总信号，结合上文中全站事故总逻辑图，判断该站事故总逻辑正确。
3.3纵差保护动作间隔52ms后复归，联想到该站测控装置遥信防抖时间设置为0.06s（见附件三220kV万溶江变远动、测控装置软件版本和参数档案），定位故障应为测控装置遥信防抖时间设置过长。
4.现场处理方法
经与南瑞科技技术人员联系，该厂商NSD500系列测控装置遥信防抖时间出厂默认为0.06s。在线路保护装置校验时，故障量持续时间在几百毫秒到几秒之间，保护出口信号动作复归时间差远大于60ms，因此调试过程中后台监控及调度监控均可正常接收到该信号。目前，我公司已将全站测控装置遥信防抖时间修改为0.02s，并对该站远动、测控装置软件版本和参数档案进行更新。
5.工作建议
5.1清查所辖变电站测控装置参数设置情况，重点核查遥信防抖时间，按照《湘电公司调〔2016〕467号 国网湖南省电力公司关于印发<湖南电网变电站远动及测控装置软件和参数管理规定>的通知》文件进行调整。
5.2加强对新入网设备的出厂调试验收工作，督促厂商在设备出厂前对遥信防抖时间、遥测变化死区等参数依规范统一修改，从设备源头消缺隐患。
5.3建议全省开展南瑞科技NSD500系列测控装置遥信防抖时间排查工作，及时合理调整该参数。
6.结语
测控装置遥信防抖时间应视现场运行情况综合考虑设定，在保证消除接点抖动和外部干扰的下不发生整定时间过长造成信号漏发。调试部门应按相关规定合理设置测控装置的参数，运行维护部门应在投运前对新的测控装置的软件版本信息和参数进行核查，并将结果报送相应调控机构的自动化部门。测控装置软件升级或参数调整后，各级调度管理部门和运维检修部门应根据登记表及时更新档案信息[1]。
作者简介：吕泉（1987.6-）男，湖南吉首人，工程师，本科，主要从事电网调度自动化厂站端检修工作。
参考文献
[1]湘电公司调〔2016〕467号.国网湖南省电力有限公司.《湖南电网变电站远动及测控装置软件和参数管理规定》.
[2]调〔2019〕24 号.网湖南省电力有限公司.湖南电网变电站事故总信号合成技术规范》 .
