徐威
国网江西省电力有限公司玉山县供电分公司
摘要：随着我国经济水平的提高，电力行业的供电能力和技术水平也在不断发展，据《中国可再生能源发展报告2018》显示，截至2018年底，我国水电年发电量为1.23万亿KWh，风电年发电量为3660亿KWh，太阳能年发电量为1775亿KWh，全国可再生能源年发电量达到18670亿KWh，对电网结构和输电能力提出了更高的要求。输电线路的检修工作对电网安全稳定运行至关重要。为保证输电线路检修人员的生命安全，需要对输电线路进行停电、验电，并装设接地线。接地线是一种安全用具，能够将停电线路的剩余电流和感应电流快速接地释放，并能够阻止线路检修过程中的突然来电。根据电网输电线路的检修作业要求，在电网输电线路检修前后需要对接地线进行正确装拆，以保护工作人员免受剩余电流和突然来电的伤害。在接下来的文章，将主要针对输电线路作业拆装接地线方法进行详细的分析，希望能够给相关人士提供重要的参考依据。
关键词：输电线路；拆装接地线；误操作；防范措施
引言：通过实际调查发现，当前针对拆装接地线的方法五花八门、参差不齐，有些方法程序较为繁琐，需要多人协同配合。不仅拆装工作效率低下，还不能保证接地线装设的可靠性。同时，现行工作中缺少有效的监测和复查手段，只能依靠作业表单记录和人眼观测来判断接地线的拆装是否到位，存在一定的安全管理风险和隐患。因为工作人员的疏忽和管理检查不到位而导致误操作的事故不在少数，人员触电和设备烧毁的案例也屡禁不止。为提高电力线路检修工作的效率，保证作业人员的生命安全，迫切需要研究出一种有效、实用、可靠的接地线拆装方法，减少多单位协调工作产生的接地线误操作，确保设备与人员安全，提高工作效率。
1.高空线路快速自动接地装置研究
本文对检修用接地装置进行研究,通过控制电动开关闭合或断开快速实现单相接地、两相接地、三相接地，操作简单、安全系数高、使用便利。该装置主要由升降器、带电显示器、接地装置构成。升降器和带电显示器能够替代检修人员登杆验电和装设接地线的工作，其中带电显示器能够实现检修线路的不间断验电。升降器由伸缩绝缘杆、控制器、驱动电机组成，伸缩绝缘杆安装于升降器的顶层，驱动电机安装于升降器内部，伸缩绝缘杆由绝缘材料围成可上下伸缩的空心圆筒，控制器可驱动电机正反转运动，控制绝缘棒上升或下降；带电显示器由验电器与报警灯组成，验电器嵌于报警灯内部，带电显示器安装于伸缩绝缘杆的顶部，用于显示接电线是否装设成功；接地装置由接地线、接地桩、电动开关组成，接地桩与输电杆塔接地。电动开关一端与接地桩连接，电动开关另一端与伸缩绝缘杆连接，用于实现输电线路单相接地、两相接地或三相接地。
2.防漏拆接地线装置的研究
2.1防漏拆接电线装置构成

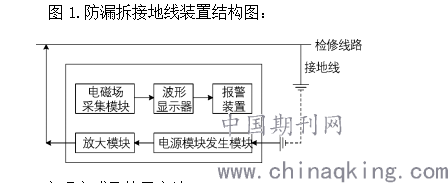

电力线路检修工作结束后，经常发生接地线忘记拆除引发带接地线送电事故，本文研究的防漏拆接地线装置结构图如图1所示。装置内含电源发生模块，放大模块、电磁场采集模块，波形显示器，报警装置。
.png)
2.2实现方式及使用方法
防漏拆接线装置的一端连接检修线路，另一端可靠接地，确认连接无误后，发出开始命令，电源发生模块发出正常正弦电压，经过硬接线发送给放大模块；放大模块将接收的正弦电压放大到输电线路正常电压水平。电磁场采集模块根据检修线路上变化的电流而变化，波形显示器用来显示变化的电磁场，并将动态信息传递给报警装置，报警装置根据波形显示器的信息发出漏拆接地线警报。在输电线路检修结束后、复电前，利用电磁场的变化反应线路中的电流变化，进而判断接地线是否拆除。若接地线没有拆除，就会与该装置的部分回路形成通路，磁场会变化，波形显示器就会显示磁场动态波形，报警装置会发出警报；若接地线已经拆除，则不会形成通路，波形显示器也不会显示动态波形，报警装置不会发出警报。
3.高空线路接地线自动拆接装置功能验证

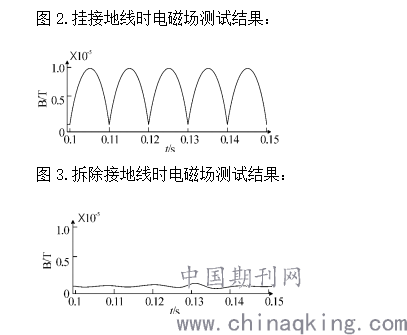

利用ATP／MATLAB等仿真软件进行仿真验证，挂接地线与拆除接地线时电磁场测试结果分别如图2、图3所示。
.png)
经现场测试验证，结果与仿真数据一致，接地线没有拆除时，防漏拆接电线装置发出报警；拆除接地线后，防漏拆接电线装置没有发出报警。通过软件仿真以及现场测试验证，证明该防范措施的有效性[1]。
4.地线拆装作业安全管控方法
根据某电网2015－2018年对恶性误操作事故的统计数据可以看出，操作过程的疏忽引起带接地线送电造成的恶性误操作事故数量居高不下，为此本文还提出以下接地线拆装作业安全管控方法。（1）交叉检查。接地线拆除必须认真填写在工作票中，认真执行操作后由操作人员以外的其他专业人员进行再次确认。（2）无电当作有电。在存在可能反送电的任何分支线处挂接地线；在停电线路上有感应电压时加挂接地线；拆除接地线时注意防止感应电触电；装拆接地线时，作业人员应戴绝缘手套或使用绝缘棒，人体禁止触碰接地线。 （3）注意作业顺序。挂接地线时，应先接接地端，后接导线端，接地线禁止缠绕，确保连接可靠；拆除接地线时的顺序与上述相反。遇到同杆架设的不同电压等级线路挂接地线时，先挂低压、后挂高压，先挂下层、后挂上层[2]。
结论：
简而言之，本文对输电线路作业拆装接地线的方法进行探讨，提出检修用接地装置，能够替代检修人员登杆验电和装设接地线的工作，大大提高了工作效率，减少由于人员问题导致的误操作事故，间接保护了检修人员的安全，实现不间断验电和非人工接触下的接地线装设工作。其次，重点对检修后遗忘拆除接地线造成的误操作事故进行研究，并研制了防漏拆接电线装置，通过警报装置能够直观地显示出接地线是否拆除，对其他方法的判断起到一定的辅助作用。最后从安全管控角度，提出了一些实用的方法，对人员和设备安全保障起到一定作用。本文提出的方法能够解决目前方法效率低下、可靠性低等缺点，对输电线路的安全运行提供有效的技术支持。
参考文献：
[1]罗天宇，徐雄．输电线路智能接地线的开发应用[J].南京工程学院学报，2019，9（4）：55－57．
[2]隋新世．装设接地线的一点经验[J].农村电工，2020，25（11）：24．
