顾逸阳
江苏华电戚墅堰发电有限公司 江苏 常州213011
一、背景介绍
公司#1、2机组发变组保护为2005年随机组投产的GE公司进口UR系列GP2100微机型保护。随着继电保护技术发展及电网公司涉网设备管理要求的提升，对我#1、2发电机组的涉网定值提出了新的要求。目前该型保护定值整定项与逻辑功能已不能满足新的涉网定值整改要求。
依据国家能源局《防止电力生产事故的二十五项重点要求》（国能安全[2014]161号文）第18.10.10条微机保护装置的开关电源模件宜在运行6年后予以更换。根据GE公司的TIL，GP2100系列保护电源模块一般建议在10年更换，每超过1年故障率提升10%，在其它现场出现过因电源模块故障跳机案例。我公司UR系列保护已运行13年多，电源模块已处于电子产品生命末期。
二、优化方案的实施

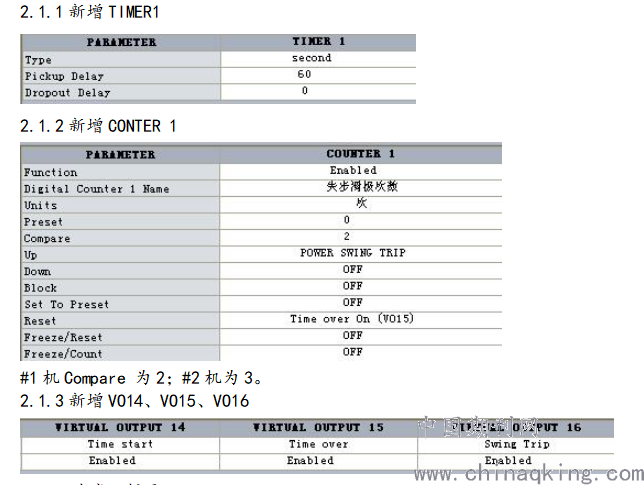

.png)

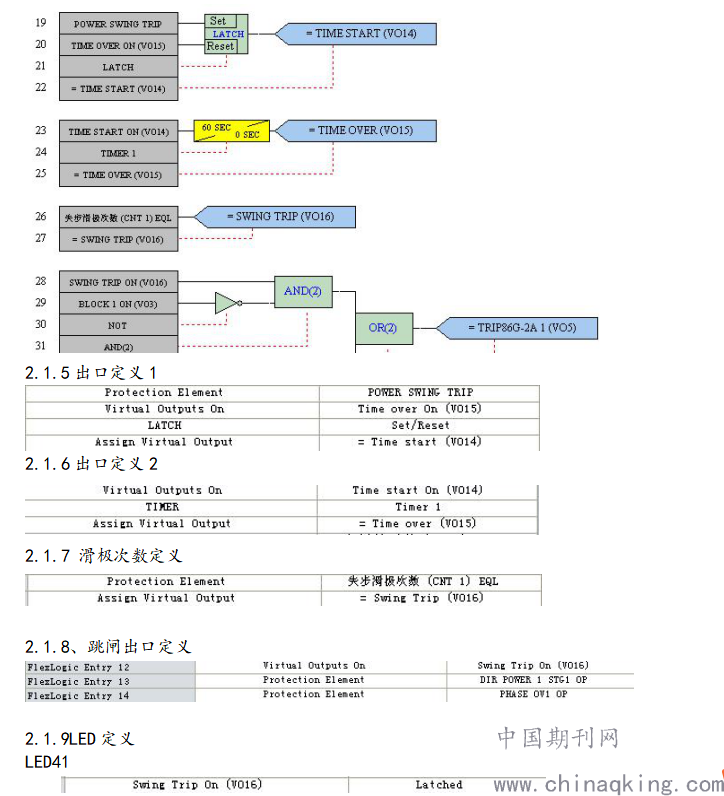

2.1.4 生成逻辑图
.png)
LED41

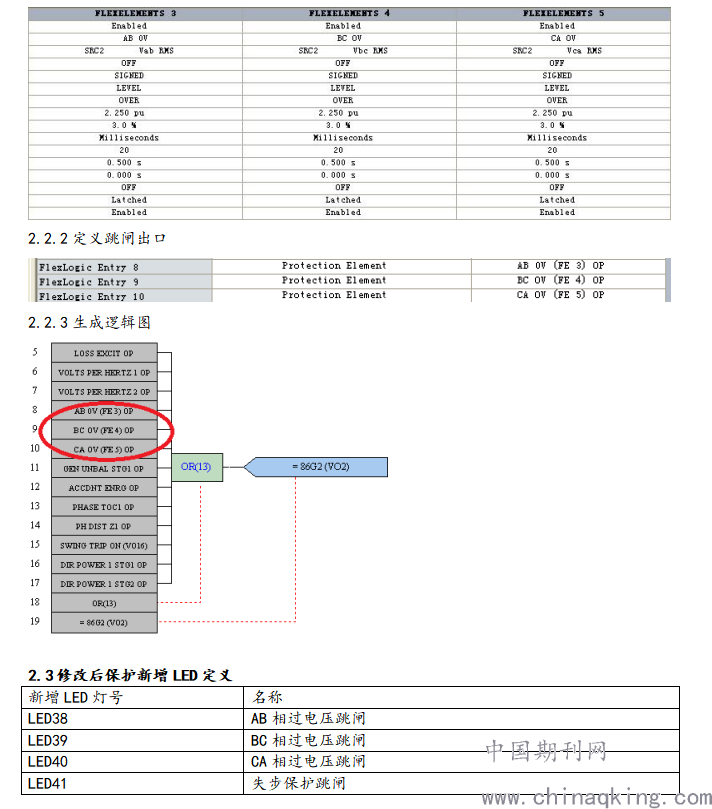

2.2 G60（A\B柜）新增过电压保护跳闸功能步骤
2.2.1新增灵活虚拟逻辑3、4、5，分别对应AB相过电压、AB相过电压、AB相过电压
，并定义定值。过电压2.25PU对应1.3倍，0.5s。
.png)
2.4功能验证
按上述方案利用机组调停机和检修机会实施了修改，修改后进行保护校验，校验后进行整组传动。修改后保护校验正常，功能能满足使用要求。

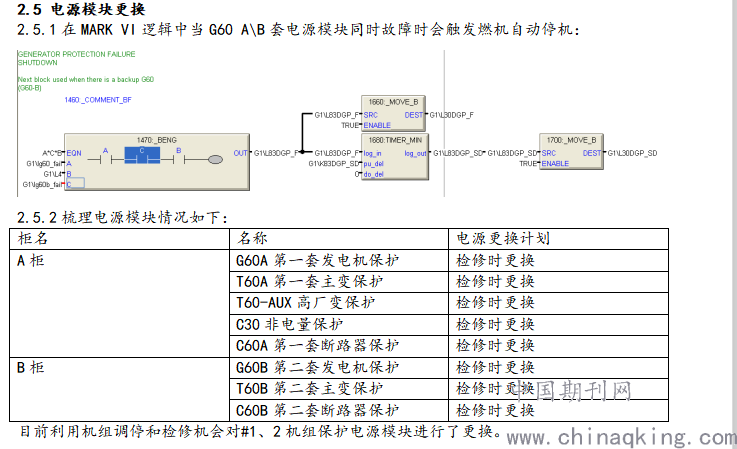

.png)
目前利用机组调停和检修机会对#1、2机组保护电源模块进行了更换。
三、总结：
因目前S109FA燃机第一捆项目投产后电子产品都已在寿命尾期，但因设计原理、技改成本等原因发电机保护国产化改造暂无条件实施。本方案通过利用保护中灵活逻辑自主搭建功能、在目前硬件无法达到要求情况下，通过自主软件修改满足使用要求.并结合机组检修逐步购买电源卡备件，逐步更换。延长了产品的生命周期。保证机组安全稳定运行。
参 考 文 献：
1. GEK-113011 G60 Generator Management Relay Instruction Manual;
2. DLT 317-2010 继电保护设备标准化设计规范；
3. DLT 587-2016继电保护及安全自动装置运行规程；
作者简介：
顾逸阳，（ 1982-），男，江苏常州人，高级技师，高级工程师 长期从事燃机发电厂二次保护及自动设备检修维护工作，近年主要从事390WM燃气机组电气设备检修、改造、管理工作；
