摘要：10kV配电工程一直是配电工程设计工作的重点与难点，想要做好10kV配电工程负荷统计需要项目组成员的严谨，并辅以不小的计算量，现结合我司所负责的（J2013-A3-6）项目具体情况进行具体说明。
关键词：10kV；配电工程；负荷统计
本工程项目地点位于云南省昆明市西山区前卫街道办事处官庄社区居委会319号路与前兴路交叉口西南侧润城第四大道商业，润城第四大道（J2013-003-A3-6）地块（1#、2#、4#配电室），1#、2#、4#配电室供电范围：1栋、2栋、3栋、4栋为商业用电。
1 1#配电室负荷计算
1.1、1#配电室负荷计算
根据云南龙宇房地产开发有限公司提供的1、2栋相关电气专业图纸及负荷资料，对各负荷进行了统计。得到计算功率Pj为2712.5 kW，计算无功率Qj为1425.5 kvar，视在功率Sj为3072.3 kVA，消防负荷为393.7 kW，平时负荷为2318.8 kW。当任一分区发生火灾时，需切除非消防负荷用电，共2318.8kW，同时投入火灾区域的消防负荷，从上表中可以看出，当发生火灾时，需要启动的消防设备功率，包括风机、应急照明、泵及其他消防设备，总计算功率393.7kW。因火灾时切除的非消防负荷大于需投入的消防负荷，故全部负荷应按非消防情况下投入的负荷计算，共2318.8kW。
1.2、1#配电室变压器容量选择
本工程商业部分总的计算负荷为PC=2318.8kW。

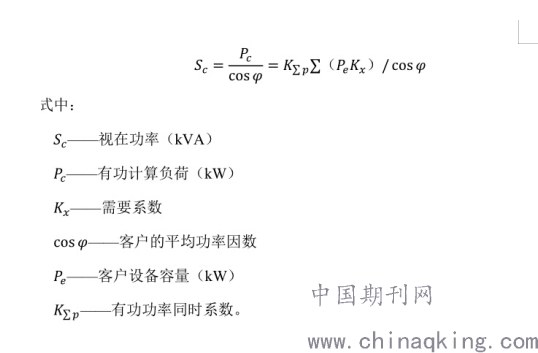

按照《10kV及以下业扩受电工程技术导则》计算公式如下：
.png)
取0.55，功率因素取0.90，考虑变压器负载率β=85%，得SC=1613.33kVA，需要的变压器总容量为SC=2×800kVA，因低压配电负荷在布置时已考虑用电性质及用电量大小，尽量做到均衡布置，故选择2台800kVA变压器。
综上所述，并结合供电可靠性，选用2台800kVA变压器能满足供电要求。
2 2#配电室负荷
2.1、2#配电室负荷计算
根据云南龙宇房地产开发有限公司提供的3栋相关电气专业图纸及负荷资料，对各负荷进行统计。当任一分区发生火灾时，需切除非消防负荷用电，共7165.5kW，同时投入火灾区域的消防负荷，从上表中可以看出，当发生火灾时，需要启动的消防设备功率，包括风机、应急照明、泵及其他消防设备，总计算功率988.2kW。因火灾时切除的非消防负荷大于需投入的消防负荷，故全部负荷应按非消防情况下投入的负荷计算，共7165.5kW。
2.2、2#配电室变压器容量选择
本工程商业部分总的计算负荷为PC=7165.5kW。

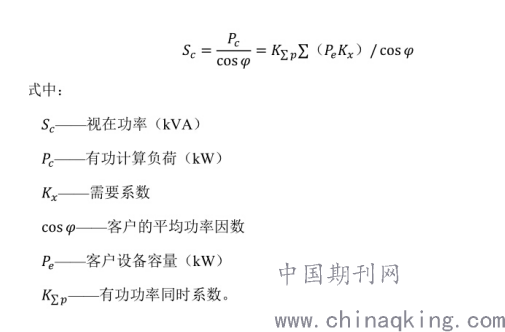

按照《10kV及以下业扩受电工程技术导则》计算公式如下：
.png)
取0.55，功率因素取0.90，考虑变压器负载率β=85%，得SC=4985.48kVA，需要的变压器总容量为SC=2×1250kVA，因低压配电负荷在布置时已考虑用电性质及用电量大小，尽量做到均衡布置，故选择4台1250kVA变压器。
综上所述，并结合供电可靠性，选用4台1250kVA变压器能满足供电要求。
3 4#配电室负荷
3.1、4#配电室负荷计算
根据云南龙宇房地产开发有限公司提供的4栋相关电气专业图纸及负荷资料，对各负荷进行了统计。当任一分区发生火灾时，需切除非消防负荷用电，共1215.4kW，同时投入火灾区域的消防负荷，从上表中可以看出，当发生火灾时，需要启动的消防设备功率，包括风机、应急照明、泵及其他消防设备，总计算功率352.6kW。因火灾时切除的非消防负荷大于需投入的消防负荷，故全部负荷应按非消防情况下投入的负荷计算，共1215.4kW。
3.2、4#配电室变压器容量选择
本工程商业部分总的计算负荷为PC=1215.4kW。

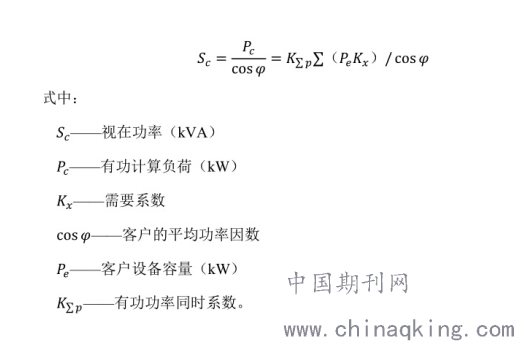

按照《10kV及以下业扩受电工程技术导则》计算公式如下：
.png)
取0.55，功率因素取0.90，考虑变压器负载率β=85%，得SC=827.83kVA，需要的变压器总容量为SC=2×500kVA，因低压配电负荷在布置时已考虑用电性质及用电量大小，尽量做到均衡布置，故选择2台500kVA变压器。
综上所述，并结合供电可靠性，选用2台500kVA变压器能满足供电要求。
4 发电机应急负荷（1#发电机房）

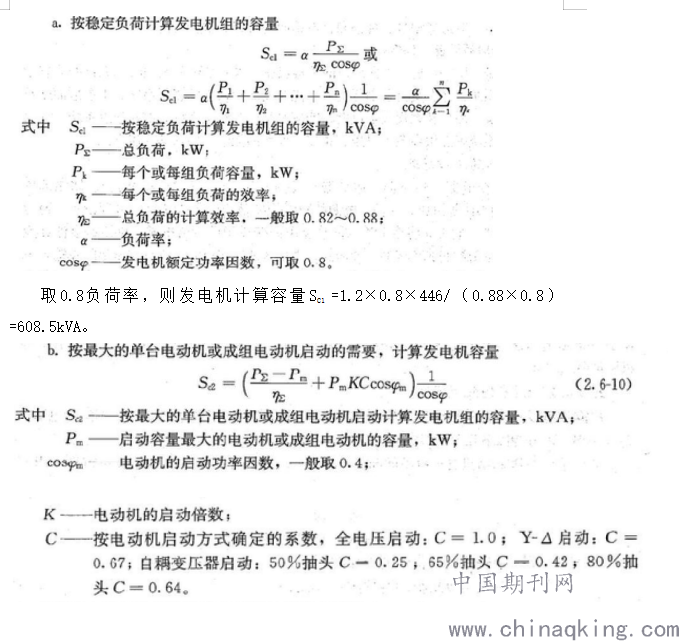

统计了应急负荷，当任一分区发生火灾时，需切除地下室二层消防负荷用电，共446kW，同时投入火灾区域的消防负荷，从上表中可以看出，当发生火灾时，地下防火分区需要启动的消防设备功率，包括风机、应急照明、泵及其他消防设备最大，总计算功率446kW。因火灾时切除的消防负荷大于需投入的非消防负荷，故全部负荷应按消防情况下投入的负荷计算，共446.3kW。按照中国南方电网有限责任公司《10kV及以下业扩受电工程技术导则（2018版）》的要求，发电机需满足的稳定负荷为总计算功率的120% ，按《工业与民用供配电设计手册》第四版，稳定负荷计算发电机容量。
.png)
所有消防设备中，最大的一台电动机为送风风机，额定功率为90kW。当启动最大一台泵时，启动容量为6×90=540 kW，由于采用星三角降压起动方式，所需发电机容量为SC2=[446-90/0.88+540×0.67×0.4] /0.8= 610.9kVA。
.png)

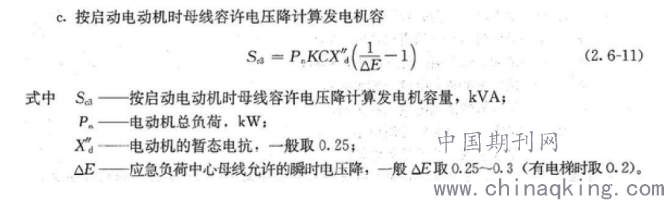

SC3=90×6×0.67×0.25×(1/0.25-1) =361.8kVA
综上所述，发电机功率需求按最大计算容量选择610.9kVA，则发电机功率为610.9kVA×0.8=488.72kW，选取500kW的发电机组满足要求。
5 发电机应急负荷（2#发电机房）

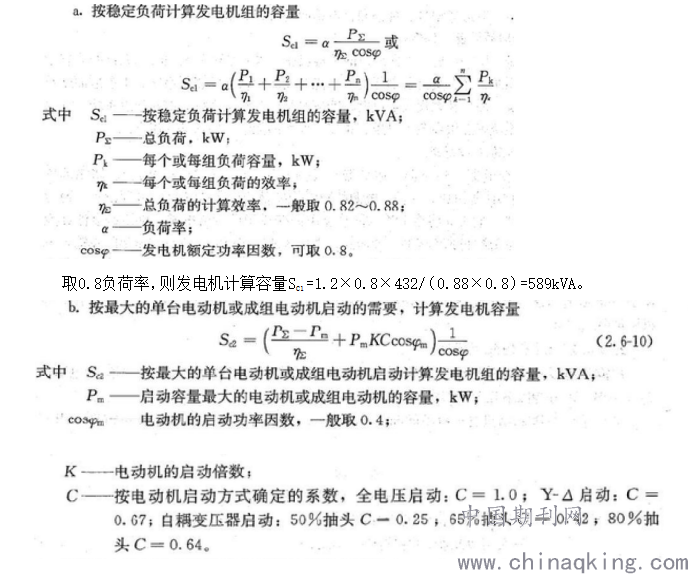

统计了应急负荷，当任一分区发生火灾时，需切除上表中地下室非消防负荷用电，共432 kW，同时投入火灾区域的消防负荷，从上表中可以看出，当发生火灾时，地下防火分区需要启动的非消防设备功率，总计算功率432kW。因火灾时切除的非消防负荷大于需投入的消防负荷，故全部负荷应按非消防情况下投入的负荷计算，共432kW。按照中国南方电网有限责任公司《10kV及以下业扩受电工程技术导则（2018版）》的要求，发电机需满足的稳定负荷为总计算功率的120% ，按《工业与民用供配电设计手册》第四版，稳定负荷计算发电机容量。
.png)
所有消防设备中，最大的一台电动机为消防风机，额定功率为75kW。当启动最大一台泵时，启动容量为6×75=450 kW，由于采用星三角降压起动方式，所需发电机容量为SC2=[432-75/0.88+450×0.67×0.4] /0.8=581kVA。
.png)

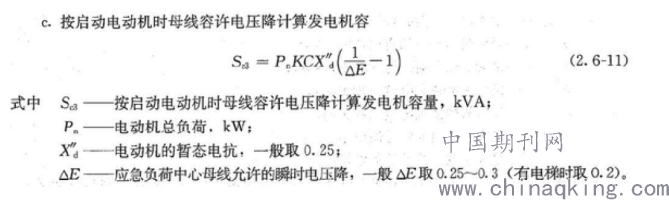

SC3=75×6×0.67×0.25×(1/0.2-1) =301.5kVA
综上所述，发电机功率需求按最大计算容量选择589kVA，则发电机功率为589kVA×0.8=471kW，选取500kW的发电机组满足要求。
7.电能计量
商业部分为高供高计。计量点1（计量点号：2111111121072935）计量方式采用高供高计，计量点装设在2#配电室2G2高压计量柜处，计量装置配置：电流互感器变比为：500/5，电压互感器变比为：10kV/100V；计量点2（计量点号：2111111121072936）计量方式采用高供高计，计量点装设在2#配电室2G15高压计量柜处，计量装置配置：电流互感器变比为：500/5，电压互感器变比为：10kV/100V。
