郭斌
兰州石化职业技术学院 甘肃 730060
摘要：随着我国经济的不断发展，线上网商和线下实体商业形成发展不匹配的状态，逐渐影响到了社会就业等民生问题，为了遏制这种状态，全国各地开始涌现了许多综合体商业类型公建项目，商业类型公建项目强电设计与办公写字楼、住宅、医院相比有着自己非常独特的特点，本文就近期北京某地商业类型公建项目来简述商业建筑强电设计。全文主要通过工程概况、高压配电、低压配电、照明系统、消防系统来叙述整个工程强电设计。
关键词：商业建筑；强电；设计
1工程概况
本项目为地铁出口合建的商业建筑，地铁功能用房分布在地下四层、地下三层、地下二层的局部，出入口及风亭、冷却塔、疏散口等地面附属建筑与地上建筑合建。同时在地下一层预留有与地铁5、6号线的连通和进入商业空间的通道。建筑功能主要采用竖向分区的形式，从地下到地上分别布置停车及辅助用房、文化体验和文化创意空间，同时在管理上采用院落单元划分的方式，每个院落单元包含从地下二层至地上三层的区域进行独立管理。地下四层和地下三层为地下停车场，地下二层、地下一层和一层为文化商业空间，在地下一层东部局部设地下商业内街，形成商业氛围，对接地铁人流。在每个院落单元内均包含一块跨层大空间区域，贯通地下一层及地上一层（最东南角的院落除外），满足各院落单元对多功能大空间的需求。部分大空间可以直接由二层院落的开窗采光，提升空间质量。本项目总建筑面积：50668平方米，其中地上建筑面积23487平方米（含地铁地上设施），地下建筑面积27181平方米（不含地铁地下设施）。建筑高度14.1m，结构形式为钢筋混凝土框架结构，桩筏基础。
2高压配电
强电设计首先要确认的是整个项目的负荷最高等级，根据《民用建筑电气设计规范》JGJ16-2008,本工程建筑规模属于大型商场，地下车库在《汽车库、修车库、停车场设计防火规范》GB50067-2014中属于大型车库，故本工程最高负荷等级定义为一级，经与建设方和当地供电局多次沟通，市政条件可以提供两路10KV高压电源且分别引自上级不同开闭站，符合一级负荷的供电要求，故本工程并未设置柴油发电机房作为备用电源，根据市政条件，高压进线路由建筑物北面轴线处设置有高压电缆分界室，根据变配电室土建要求，高压电缆分界室设置有一米八净高的电缆夹层，通过夹层引至地下一层变配电室，根据民用建筑电气设计规范中对低压配电柜的要求，本项目低压配电柜采用固定式，单排布置时柜后维护通道为1m，柜前操作最小距离为1.5m，双排面对面布置时柜后操作距离最小为1m，柜前操作最小距离为2m，当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少0.2m。
3低压配电
3.1负荷分级
本工程一级负荷含下列系统及设备用电：消防（消防风机，消防电伴热，消防水泵等）设备；应急照明、值班照明、警卫照明、消防系统、安防系统、弱电机房、客梯、消防电梯、主要走道照明、营业厅的备用照明等的供电电源。
二级负荷：生活水泵房、换热站、地下排水泵、自动扶梯、货梯、经营用冷冻机冷藏系统、空调系统。三级负荷：其它电力、照明、通风设备等用电。
3.2低压配电架构
本工程总体架构分为7个院落，将来有7个业主方入住，在计量上有着严格要求，需要将各自单体的空调、动力以及照明负荷严格分开计量，故在每个院落的地下室，分别设置自己独立的低压配电间以及弱电机房经与项目审核审定人员商定，将每个院落每层商业动力配电箱预留足够大的进线开关，每个院落独立低压配电间进线根据实际各单体院落大小设置1000A~1500A馈电密集绝缘耐火母线，在负荷计算书通过打系数等方式来控制变压器计算负载率，这样既满足了业主对负荷的要求，在负荷计算上也合理。
4照明系统
4.1光源
考虑电气设备的节能要求，采用节能灯具及光源，荧光灯配电子镇流器。办公、商业、车库等场所所有光源为荧光灯或节能型光源，考虑绿色建筑二星标准，本项目光源采用LED灯具。
4.2应急、疏散照明：
应急照明：
消防控制室、安防控制室、弱电机房、变配电室、楼梯间、消防水泵房、重要机房的值班照明等处的应急照明按100%考虑；走道、楼梯间、门厅、地库、商业等公共部位设置集中电源集中控制型消防应急照明和疏散指示系统。
疏散照明：
1）所有疏散指示标志和消防应急照明灯具应满足现行国家标准《消防安全标志》第一部分（标志）GB13495-2015和《消防应急照明及疏散指示系统技术标准》 GB51309-2018的有关规定；
2）设置场所及照度要求：（1）在走廊、安全出口、主要出入口等场所设置疏散指示灯具。系统采用集中电源集中控制型消防应急照明和疏散指示系统，其集中电源的蓄电池组达到使用寿命周期后标称的剩余容量应保证放电时间不小于90分钟（2）疏散照明照度要求：人员密集场所疏散照明的地面最低水平照度不应低于10lx；消防控制室等发生火灾时仍需工作、值守的区域；其他疏散区域疏散照明的地面最低水平照度不应低于3lx。
4.3照明配电系统
本工程各层室内照明利用各区域强电竖井内的照明配电箱供电，照明箱、应急照明箱由矿物绝缘电缆供电。应急照明配电均以双电源树干式配电，在最末一级电源箱前实现双电源自动切换。照明、插座分别由不同的支路供电，照明插座支路导线3x2.5mm2低烟无卤阻燃电线，穿SC15管敷设。应急照明支路导线为3x2.5mm2低烟无卤阻燃电线，穿SC15管敷设。
5消防
本工程采用集中报警系统，设置1个消防控制室，位于首层。消防控制室接收车库和商业部分的消防报警信号和消防设备的联动控制。消防控制室隔墙的耐火极限不低于2h，楼板的耐火极限不低于1.5h，并与其它部位隔开和设置直通室外的安全出口。消防控制室内设有火灾报警控制器、消防联动控制台、应急广播设备、中央电脑、显示器、打印机、漏电火灾报警系统主机、消防设备电源监控系统主机、防火门监控系统主机、喷射型自动射流灭火装置主机、电梯运行监控盘及消防专用电话总机、UPS电源设备等；消防控制室内设有直接报警的外线电话。
.png)

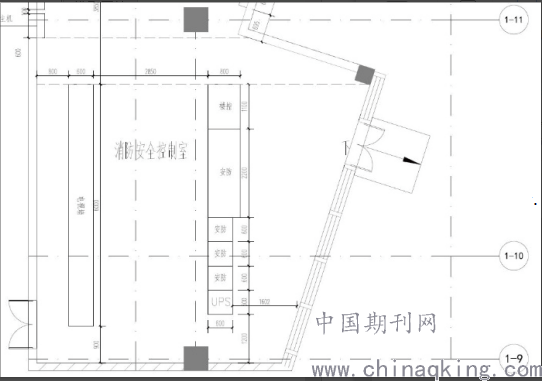

图1消防安防控制室
结语
现代社会科技日新月异，作为一名设计人员，应该紧跟时代潮流，比如低压配电柜、断路器等关键技术元件相比几年前都有了很大的工艺进步，我们不能墨守成规，固步自封,停留在几年前的固定设计思路上，我们应该在设计工作开展前，认真搞清业主需求，根据业主实际要求，深度考虑业主投资等客观因素，做出精品设计，这样对我们设计工作大有益处。
