智能泊车装置的设计与实现

发表时间:2020/9/17   来源:《中国电业》2020年12期   作者:杨彪
[导读] 本研究将51单片机作为智能泊车装置的核心控制,通过设计光电避障电路、

        杨彪
        摘 要:本研究将51单片机作为智能泊车装置的核心控制,通过设计光电避障电路、测速电路、光源引导电路和电机驱动电路,模拟现实中的智能泊车系统,该模型使用直流减速电机作为驱动电机,并由L298N驱动电路来完成电机的驱动来实现智能化泊车。
        关键词:智能泊车;单片机;超声波;语音
1 引言
        近年来,随着汽车工业的快速发展,我国汽车的销售量增长很快,“停车难”问题逐渐显现,对于驾驶者来说,经常面对将车辆停入狭窄空间的难题。基于此,本研究提出了一种基于51单片机智能泊车装置,采用相关传感器采集车周围信息,通过单片机控制车辆移动、转向、停车等执行部件动作。此自动泊车系统可协助驾驶者完成泊车操作,降低泊车的难度,减少泊车过程中车辆发生碰撞的可能性。
2硬件和软件的设计及实现
2.1 硬件设计及实现
(1)主控制模块

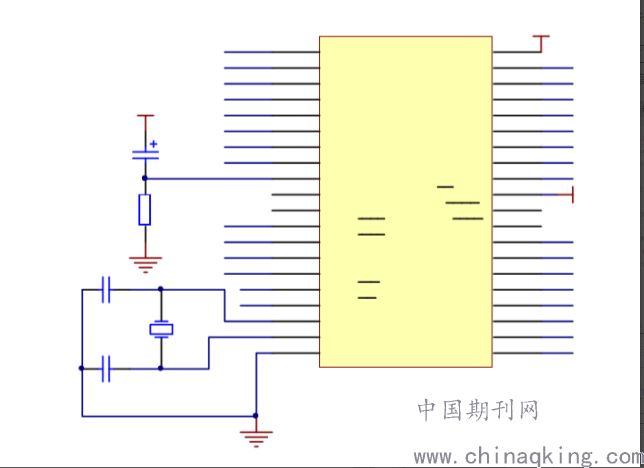

        主控制最小系统的电路如图1所示。

图1 主控制最小系统电路
(2)电源设计
        此设计采用7805三端稳压集成电路的芯片作为电源,它符合装置的微处理器控制系统以及L298N芯片的逻辑电源的要求,是内置电源电路的一部分。
(3)驱动电路
        H桥驱动电路通常被用作电动机驱动器(Motor driver),它一般集成内置在双H桥电机驱动集成芯片即L298N中,每个单桥的额定电流为2A,依据此特性该设计的驱动器使用L298N,微处理器将PWM信号提供给L298N电路以控制四轮驱动车模型的车速。
(4)显示模块
        该设计中显示模块采用1602液晶显示接口。
(5)超声波定位设计模块
        超声波定位模块使用商用的HC-SR04非接触距离检测传感器,依据感应的距离=(脉冲时间*声速(340M/S))/2可算出波长,即传感器与障碍物之间的实际距离。
(6)语音提示模块设计
        本设计采用WT588D作为语音模块,该模块的语音芯片是通用的,并且是单个FLASH(闪存)芯片,由于它有很多I/O端口和外部FLASH存储器,因此可以用作FLASH微控制器,I/O端口在三线串行端口的操纵下进行扩展,它可以扩展为8位输出。
(7)寻迹导航光电对管电路
        本设计对光电对管检测和调节电路进行了模拟和推论。比较器的阈值电压可以通过可调电阻R19进行调节,使用示波器观察后发现有规则波形输出,该测试验证了电池的电压降较低,因此将该电路作为传感器检测和调整电路。
2.2 软件设计及实现
(1)整体的系统设计方案
        首先编写出主程序,然后通过对硬件功能的了解,分别设计出各部分的子程序模块,并将每个子程序模块全部包括在主程序之中。
(2)主程序设计编写
        主程序中主要包含了头文件的包含程序、位定义声明程序,子程序包括对寻迹模块IO口的定义,小车左右转向90°的子程序,3个超声波测距的子程序,小车跟踪的子程序以及定时器中断程序。
(3)超声波模块流程图
        此方案中,智能小车以半径为40cm的圆作为轨迹转向行驶,完成避开障碍物任务的要求是实验环境中障碍物与小车之间的距离≧1米,这样小车才能正常工作。
(4)红外对管寻迹流程
        通过对RPR220模块进行控制,使用sbit语句对其5个引脚进行定义,分别是xun_ll、xun_l、xun_z、xun_r、xun_rr。让中间的感应器 xun_z感应到黑线为0时,小车前进。若出现xun_z和xun_r同时为0、xun_r为0、xun_r和xun_rr同时为 0、xun_rr为0的情况,小车向左转动,调整位置使xun_z为0,再继续前进。若出现xun_z和xun_l同时为0、xun_l为0、xun_l和xun_ll同时为0、xun_ll为0的情况,小车向右转动,调整位置使xun_z为0,再继续前进。当所有感应器皆为0时,小车停止前进。
(5)小车的驱动设计
        小车驱动的编程主要为了操纵小车的驱动,通过编写基础函数来鞭策小车完成基本动作,如小车前进、后退、左右小幅度甚至大幅度转弯等。
(6)LED1602显示程序设计编写
        LCD1602的编程过程大致如下:首先根据LCD1602显示数据手册编写初始化程序,然后根据检测的距离显示出小车距障碍物的位置。
3 系统测试
3.1 硬件测试
        首先检查硬件的元件是否完好、是否有缺漏,然后按照示意图放置设备并焊接。
3.2 软件测试
        该系统设计中的编程语言为C语言,其开发环境是Keil。程序编写完毕后,编译并运行该程序,若编写的程序正确则输出界面显示0错误和0警告。
3.3 整机测试

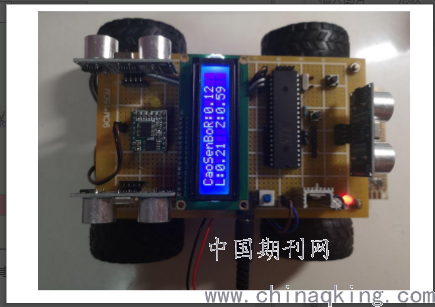

        调试小车整体是指软件和硬件组合后使其进入运行状态,确定每个连接的硬件的运行性能,修改和测试单个硬件,最后达到设计要求,实物图如图2所示。

图2 小车启动状态
4 总结
        本研究采用51单片机为核心,利用超声波测距模块和红外循迹模块作为探测系统,通过软件编写完成一辆功能模块化的可以自动避障、循迹行驶的智能泊车小车。此设计方案来源于生活,通过了解车辆行驶轨迹,控制小车按照规划路线实现自动泊车,为解决“停车难”问题提供了一种有效的方法,在日常生活中有较高的应用价值。
