刘晓洲
广东电网有限责任公司惠州供电局 广东惠州 516001
摘要：针对500kv的HGIS设备，在停电之前开展相应的验电操作，出线套管、线路CTV等，会因为与地面的距离比较高，进而在验电的过程中，会存在很大的困难，所以需要研制新型的可调式验电辅助装置，以便将存在的问题解决，保障工作效率和质量。本文针对新型的可调式验电辅助装置的研制做出了进一步探究，详细分析了存在的问题、技术方案、装置结构、装置的应用，使过程中存在的风险有所降低，对工作效率给予了更高的保障。
关键词：新型；可调式验电；辅助装置
结合电力安全工作提出的各项规定和要求，在针对一次设备开展停电检修过程中，为了对工作人员的安全给予最大程度的保障，需要工作人员做好相应的安全措施，以便预防触电风险的出现。在停电中对各项设备进行检修时，对各个可能来电侧，对临时接地线装设，可对作业人员出现触电风险给予预防，是非常关键的一项措施和手段。此外，对临时接电线进行装设之前，需要开展相应的验电内容，以便设备在停电状态下，不会有任何带电挂接地线的恶性误操作情况出现。其中，针对500kv的HGIS设备，在停电之前开展相应的验电操作，出线套管、线路CTV等，会因为与地面的距离比较高，进而在验电的过程中，会存在很大的困难，面对这一问题，本文提出了一种全新的可调式验电辅助装置，不但使验电操作的速度更快，还使过程中存在的风险有所降低，对工作效率给予了相应的保障。因此，本文针对新型的可调式验电辅助装置的研制?给出了如下分析。
1、存在的问题分析
在500kv的变电站当中，对于设备的使用大部分都是HGIS，在停电对设备开展检修工作之前，需要先实施验电操作。因为出线套管，避雷器以及设置的线路CTV，与地面之间的距离已经超过了10m，运行人员针对验电笔的使用，至少要有两位工作人员共同操作。因为验电笔的性质比较软，在与设备靠近时，验电笔的顶部会有晃动情况出现，这时运行人员要在验电笔结束晃动之后对验电进行调整，有时会砸到设备瓷瓶，以至于验电笔头发生损坏或者是损伤设备瓷瓶。针对该项问题，在经过相应的探究和分析、总结经验之后，研制了新型的可调式验电辅助装置，使得问题得到了有效解决，并在工作速度、质量以及速度方面，进行了很大优化[1]。
2、技术方案分析
为了将整体工作效率提升，使得设备存在的安全风险进一步降低，在不断的总结以及探究过程当中，推出了对高度不同500kv设备进行验电的新型可调式验电辅助装置。这一装置只需要在地面对其操作即可，该项装置可以对原地垂直升降验电笔给予实现，并且设备验电操作十分迅速，使得验电过程中存在的各项安全风险有所降低，进而对工作效率给予了提升。 技术方案包括：对可调式验电辅助装置进行研制，其中包括车架、在车架上设置的导轨、与导轨滑动进行连接的验电笔装置，以及相应的液压升降装置。
与当前已有的技术手段相比较，全新的可调式验电辅助装置可以产生的效果非常突出，其优势主要包括：
（1）因为对液压升降装置进行了使用，所以可以升高验电笔装置，对操作的精准性以及稳定性给予了最大程度的保障。
（2）工作人员如果手持验电笔在高空开展高压导线的验电作业，会出现手部晃动情况，但通过该项辅助装置，可规避验电笔装置对瓷瓶造成损坏的风险。
（3）通过该项装置，工作人员在开展高空高压验电工作时，与以往相比，劳动强度有了很大的降低，并且使验电作业的工作效率有相应的提升。
3、装置结构

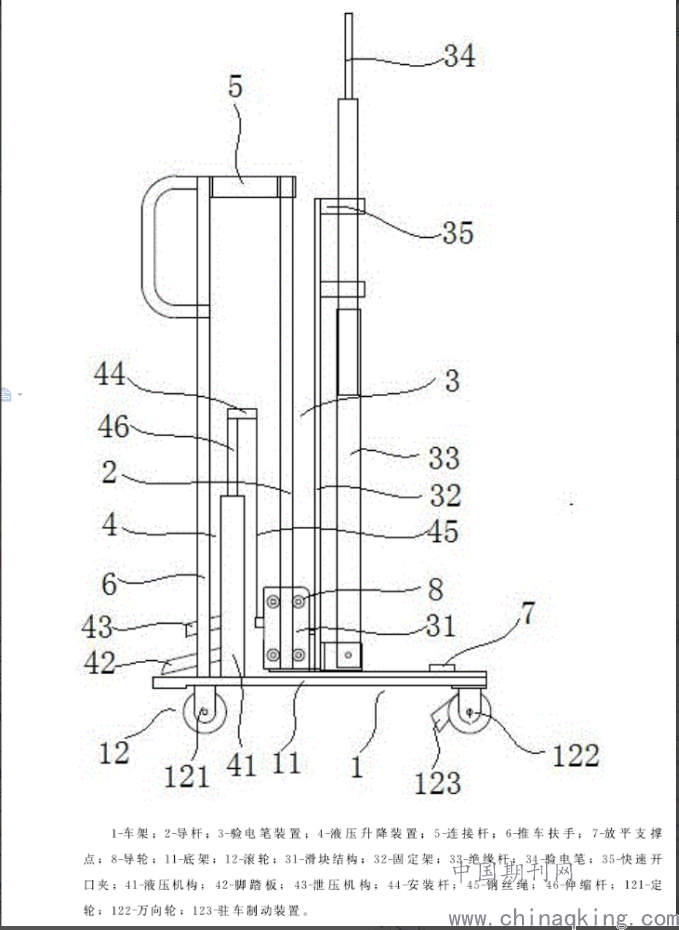

该项辅助装置的具体结构如图一所示。由车架、导轨、验电笔装置，液压升降机装置共同构成。
.png)
图一：可调式验电辅助装置结构示意图
（1）车架的设置，由底架以及在底架底部当中安置的滚轮共同构成，导轨属于圆柱形导杆。其中，需要在车架之上进行对导杆进行对称垂直设置。在底架当中，还对推车扶手进行了安设。此外，导杆顶端和推车扶手的顶端，有相应的连接杆设置。
（2）验电笔装置的构成有，连接于导杆滑动的滑块结构、连接滑块结构一侧的固定架，在固定架当中，还设置了空心结构的绝缘杆，并且在绝缘杆的上顶部对验电笔进行了装设。验电笔利用绝缘杆当中设置的空心结构内部导线连接外接测试仪，其中对于绝缘杆的设置，使用了伸缩方式。
（3）在绝缘杆的底端一侧，与固定架进行铰接，并且将固定好绝缘杆的快速开口夹设置在了固定架当中。开口夹固定架包括：对半圆形结构的第一开口夹进行固定，同时也固定了第一开口夹铰接当中具有半圆形结构中的第二开口夹。第一开口夹对锁耳结构进行了设置，并在第二开口夹对锁耳结构相对应的锁扣结构进行设置。
（4）在底架当中，对绝缘杆在收纳之后的放平支撑点进行了设置，并且将导轮设置在滑块结构当中，然后在导杆两侧对导轮对称进行设置。
（5）针对液压升降装置，设置了液压机构、对伸缩杆伸缩进行操作的脚踏板和应用在液压机构当中的泄压机构。其中，将安装杆设置在液压机构当中的伸缩杆，安装杆的固定对钢丝绳进行了设置，钢丝绳将一端连接到了安装杆，而另一端则固定连接滑块结构。
（6）滚轮由定轮和万向轮共同构成。将驻车制动装置在万向轮当中进行设置。
该装置已经完成实物的制作，并且在生产检修现场进行了应用，具体的使用情况与预期基本相符，所以已对实用型专利进行申请[2]。
4、装置的应用分析
在升降机构当中，对销孔进行了设置，其中将销轴设置在套管的一端，套管利用销轴将销孔装入其中，这样套管和升降机构便可以对转动连接实现。现在，具体应用时，结合需要检验的电气设备高度，作业人员在套管上固定好验电器，由于安装台可以进行相应的移动，所以作业人员对于验电辅助装置的搬运非常方便。如果地面不够平坦，可将螺栓松开，将连接板转动，这样可以调节安装台，使其与地面保持需要的距离。在安装台平行于地面之后，便能对户外各种复杂的地形进行应对。在安装台的侧面还对支撑架进行了设置，支撑架对横杆进行安装，在横杆当中又设置相应的夹具，夹具能够将套管夹紧。在开展验电作业内容时，套管利用夹具会连接好横杆，并且十分紧固，这样电器在工作过程中并不会有任何晃动问题，使得人手扶稳套管有所节约。此外，在具体使用时，需要先对套管进行转动，将套管的另一端与地面相靠近，并对验电器进行套接。将套管转动，这样便能够竖立起来，再结合需要检验的电气设备高度，对升降机进行控制，以便对验电器的高度进行调节，使验电器能够接触到设备。结合验电器的声光等相关信息，对设备有无带电情况加以判断，便可实现验电目标。
5、结语
总之，对装置的有效性进行详细检验，在实际作业状态下，对于这一装置开展作业内容，最终结果说明，该装置的使用，使得作业时间明显缩短，大概为50%，并且作业人员的劳动强度与之前相比，有了很大的下降，说明该装置具备的实用性非常突出。此外，验电辅助装置将以往由人力承受的验电器以及绝缘杆重力进行了转移，可利用装置承受，因此作业人员只需要对验电器的方向进行控制即可。所以，相关作业内容来开展，使工作效率有相应的提升，产生的应用价值效果非常高。此外，通过这一装置的使用，还能将验电当中存在的风险最大程度的降低，从而对设备以及工作人员的安全给予更高的保障。
参考文献：
[1]叶家洪, 林明伟. 新型的可调式验电辅助装置的研制[J]. 电工技术, 2019, 000(002):40-41.
[2]胡琨, 丁阳, 黄卫东,等. 一种新型低压架空绝缘导线验电装置的研制[J]. 中国高新科技, 2018, 000(001):P.55-57.
