杨光谢 刘兴唐 王耀禾 刘儒忠 孟爱均
贵州电网有限责任公司都匀平塘供电局 贵州平塘 558300
摘要：供电系统中，电能计量是供电企业与用户之间电费结算依据，计量的错误会造成国有资产流失，也会给用电客户带来损失。所以我们在电能计量设备的安装，验收和例行用电检查时要特别细心，保证电能计量准确，但是在开展计量设备接线检查时，对于高供高计计量接线的检查因电压高或空间问题等，检查起来十分不便。本文通过研究利用电容器在电路中的工作原理，配合用电检查仪的相量图快速判断高供高计计量接线的正确性。
关键词：相量图；容性负荷；功率因数
前言：在对电力客户用工程投运验收及用电检查或普查时，电能计量装置接线、运行的检查是一项不可缺少的项目，我们在开展以上工作时碰到高供高计计量方式的接线，检查起来十分麻烦，户外组合式计量箱为柱上安装，箱式变或配电室主要安装在计量柜中或开关柜中，空间狭小。检查时必需停电，同时涉及安全隐患有：高空坠落的危险，配电柜检查时容易走错间隔或因空间狭小不易对线。为提高工作效率和避开物理空间的问题，急需研究一种快速判断高供高计计量线正确的方法。
目前我们开展高供高计电能计量接线检查时，主要的方法是：1、停电上杆核对组合计量箱的三相接线。2、停电打开计量柜核对接线。3、通过用电检查仪查看相量图。4、查看电能表A相功率因数，C相功率因数，总功率因数。
特别时停电蹬高和拆除柜门都不方便，如通过用电检查仪查看相量图时，会由于用户负荷的性质导致图形不规范而误导。给我们的检查判断曾加了难度。查看功率因数时因配变空载时功率因数很低，且功率因数高低不一。
一、原理及方案设计
如上所述，我们的检查主要依靠物理对线、客户负荷及相量图，我们避开物理对线依赖相量图，但因客户负荷变化相量图会存不规律。本文研究采用投入电容器给配变加载容性负荷配合用电检查仪识别相量图快速判断高供高计计量接线的正确性方法。

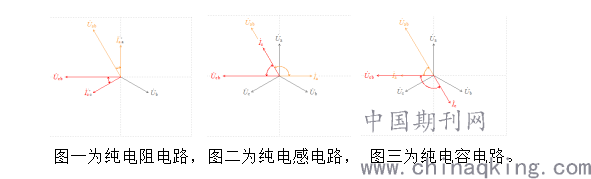

根据电工基础电压与电流的关系在电阻，电感、电容电路中，电阻性电路电流和电压同步，电感性负荷电路电流滞后电压90度角，电容性负荷电路电流超前电压90度角。由此三种负载在三相电路高供高计时呈现的相量图：
.png)
我们在通过用电检查仪识别相量图时，如果客户刚报装完毕各种负载未安装，只有配变空载，我们无法进行测试检查，如客户负载为电机，就存了感性及阻性同时存在，如果客户负载为单相负载，负严重不平衡。给我们的相量图识别带来干扰，利用电容器主要有四个好处：1、给客户配变提供一个标准的容性负荷，2、是容性负荷在呈现相量图时直观，好记，电压与电流就是一个标准90度角的关系，3、容性负荷在电能表中A相功率因数为0.5，C相功率因数为-0.5，总功率因数为0。4、取材方便，可自制随身携带，也可利用客户的无功补偿柜投入电容。
二、实践与应用容性负荷在电能表中A相功率因数为0.5，C相功率因数为-0.5，总功率因数为0。
本文主要以新报装客户工程竣工验收投运时高供高计电能计量接线检查为例。
自制一个携带30Kvar电容器负载或找到客户无功补偿柜。

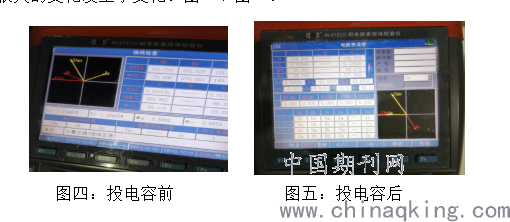

1、给新装变压器带上电，连接好用电检查仪（我以科陆的CL3121现校验仪为例）。找到客户无功补偿柜的控制器手动投入一组电容器（如果电流互感器比过大，可适当多投几组）或加载自制电容器负荷，观察电能表上的A、C相及总功率因数，是否是正负0.5及0，和电检查仪上的相量图。投电容器前后电检查仪相量图的电流夹角会有一个很大的变化发生了变化。图一、图二。
.png)
将投入电容器以后的功率因数及相量图与标准的标准的功率因数及电流电路相量图三作对比，只要功率因数和标准一至及相量图与标准图相符就可判断接线正确。在实际的检查中会出现几种情况：1、接线错误。2、电压开路。3、电流短路和开路。4、互感器倍率不对。
第1种情况，我们通过先调检查仪的电压线找到正确的ABC相序，再调整检查仪电流钳子从AC互换到及性互调，直到检查仪显示的相量图与标准的容性相量理论图一致为此，然后根据检查仪电压电流钳子顺序改正接线。

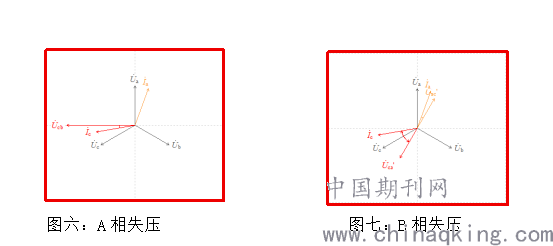

第2种情况电压开路，检查仪上的相量图无电压显示线，图六，如果B相断线，只有Uac和Uca，如图七：
.png)
第3种情况：电流短路，在检查仪中的相量图会有电流显示线，但在电值中AC相会严重不平衡，如果开路，无电流显示线。
第4种情况，当投入电容器以后，电容器的电流是一个标准的电流，通过计算，用电容器的电流除以25，计算高压电流，高压电流除电能表记录电流计算运行倍率，核实报装档案。
通过以上步骤找出接线错误加以更正，核对档案倍率。 新装电能表的检查就完毕。通过实践新装电能表的检查规律如下：
新装电表检查十口决
1、 装好表，带上电，对相序。
2、 投电容，看量图，核接线。
3、 相不同，图不准，接线错。
4、 图不全，少色线，有开路。
5、 测电流，算倍数，核变比。
6、 低除高，二五倍，不会变。
7、 算出高，除电表，得倍率。
8、 对台帐，查档案，档归好。
9、 如有异，重检查，再核线。
10、 从头来，细查过，表封好。
通过电容器的运行理论特性推演，接合电能表的功率因数及用电检仪在现场的操作应用，给我们在新装电能表接线蹬高检查避免了很多风险，同时能够不受客户负载影响，轻松快速的检查高供高计的接线正确性，减少接线差错和电能表运行首检时差带来的麻烦，且保证了电能表在运行后的准确性。
