崔建银，吴茂叶，余伟达
中建四局安装工程有限公司，广东 广州，510665
【摘要】闭式空调水系统快速补水技术是在膨胀水箱进水管与膨胀水管增加一条连通管，并在管道上安装电磁阀，通过BA控制电磁阀动作进行快速补水的技术。本技术的应用能在空调系统调试时节约大量灌水时间，在空调系统正式投入使用时，运行更加稳定，在空调系统定期维护清理后，能快速补水并投入使用。
【关键字】快速补水；连通管；电磁阀；BA控制
1 序言
随着经济的高速发展，人们对生活质量和要求也越来越高，智能、便捷、高效等频繁成为人们的普遍要求，这些关键字眼也在建筑行业的空调系统得到体现。目前，闭式空调水系统的补水在空调专业设计图纸中，一般都是通过膨胀水箱给闭式空调水系统补水，膨胀水箱的进水由生活给水系统补水（如图1所示）。膨胀水箱在闭式空调水系统中还起到排气及定压作用。闭式空调水系统调试前以及在系统放空之后的补水时，系统管道充满空气，需要排出管道的空气，系统才能灌满水。
针对膨胀水箱补水缓慢、补水效率低、补水过程容易导致系统使用不稳定等问题，需要工程技术人员进行技术钻研，加以克服。
.png)

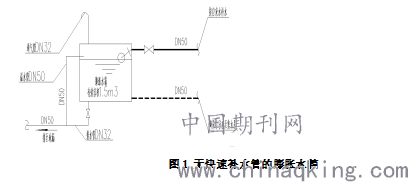

图1 无快速补水管的膨胀水箱
2 传统闭式空调水系统补水方式的缺陷
采用膨胀水箱直接补水存在以下问题：
1. 由于膨胀水箱的水位高差太小，系统管道内的空气无法快速通过排气阀排出，系统补水缓慢，一个系统补水至少三天以上，甚至无法将水补进去。
2. 在系统调试前，若采用膨胀水箱补水，系统补水缓慢，造成工人窝工，人工成本增加。
3. 在系统投入使用后的定期清洗时，若采用膨胀水箱补水，系统补水缓慢，将增加物业公司管理成本以及空调不能及时投入使用而造成影响。
4.膨胀水箱后的空调水系统内的水压和水量不足时，膨胀水箱的补水速度跟不上系统内的用水速度，导致系统运行不稳定，将影响空调制冷效果。
闭式空调水系统快速补水技术是在膨胀水箱进水管与膨胀水管增加一条连通管，并在管道上安装电磁阀，通过BA控制电磁阀动作进行快速补水的技术。本技术的应用能在空调系统调试时节约大量灌水时间，在空调系统正式投入使用时，运行更加稳定，
3 工艺原理
一般空调水系统并没有设计一条快速补水的管道，唯一能补水的方式就是通过膨胀水箱补水。然而，通过膨胀水箱的补水没有压力，管道内的空气无法快速排出，造成补水缓慢，这样在补水方面增加了时间，同时增加的人工成本。
我们进行这样的设计，在工程施工过程中，系统管道清洗、系统中增加部件需要放空管道后的补水，采用快速补水管补水，快速管道的补水生活给水，一般为不小于0.3MPa的有压水，在利用有压水补水时，管道内的空气在压力作用下，将快速经过排气阀排出，空气排除后，管道内的是才会快速的灌满，这样空调系统就可以快速重新投入使用。
4 安装要求
1. 膨胀水管安装时，膨胀水箱出水口位置安装电磁阀，在阀门后预留三通口，为达到快速目的，预留三通口管径与进水管保持一致，以免降低补水速度。
2. 膨胀水箱进水管安装时，进水箱浮球阀前安装电磁阀，同样为达到快速目的，预留三通口管径与进水管保持一致，以免降低补水速度。
3. 膨胀水箱进水管与膨胀水管连通，将进水管与膨胀水管预留的三通口用管道连接，并安装电磁阀。安装完成后如图2 所示。
.png)
（图中所示：1、膨胀水箱进水管，2、膨胀水管，3、连通管，4、膨胀水箱进水管电磁阀，5、膨胀水管电磁阀，6、连通管电磁阀）

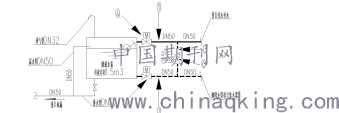

图2 有快速补水管的膨胀水箱
5 控制要求
1. 在闭式空调水系统管道上取一个点（一般在制冷机房取点），当系统补满水时，根据系统的高差计算该点的静态压力值，设定为停止补水的压力值。
2. 当该点压力值低于到设定压力值时，说明系统需要补水，BA控制系统输出信号，关闭进水箱浮球阀前的电磁阀及水箱出水口的电磁阀，打开进水管与膨胀水管连通管道的电磁阀，开始补水。
3. 直到该点压力值达到设定压力值，说明系统的已补满水，需要停止补水，BA控制系统输出信号，打开进水箱浮球阀前的电磁阀及水箱出水口的电磁阀，关闭进水管与膨胀水管连通管道的电磁阀，膨胀水箱恢复使用功能。
6 经济效益分析
将本技术运用在施工现场后，将会缩短空调系统调试时灌水时间，从而降低了人工成本。在空调系统投入使用后，物业公司会定期清理空调系统，清理完成后可以快速恢复运行，降低物业公司管理成本，空调系统能够按时投入使用。
7 结语
正确对待每项工程技术对实际生活的影响，此类影响决定着我们技术改如何更快更好的为人民服务，同时也更助于提高企业的自主研发和能力和钻研精神。
参考文献
[1]通风与空调工程施工质量验收规范GB50243-2002 .北京：中国计划出版社，2002
[2]建筑给水排水及采暖工程施工质量验收规范GB50242-2002.北京：中国计划出版社，2002
