崔红波
广东电网有限责任公司珠海供电局输电管理所 519000
摘要：基于高压架空输电线路张力放线施工，分析高压架空输电线路张力放线施工方法，高压架空输电线路展放要点，以及张力放线施工的方式。
关键词：高压架空，输电线路；张力放线。
0 引言
高压架空输电线路的主要作用是传输电能，对于线路施工质量要求较高。在高压架空输电线路施工中，容易受到周边环境因素的影响，需对高压架空输电线路张力放线施工技术要点进行深入研究。
1 高压架空输电线路张力放线施工
在高压架空输电线路实际运行中，需传输大量电能，线路长度比较大，因此导线分布形式为单相多分裂。为了确保高压架空输电线路输送容量符合相关规定，通常情况下单根导线截面积比较大。在线路施工中，OPGW光缆复合架空地线的应用比较常见，电能传输速度快，并且能够保证高压电流稳定性。在电力系统施工中，高压架空输电线路与地面相分离，在实际运行中不易磨损，施工效率较高，并且能够有效降低电能传输过程中的损耗。
2 张力放线
2.1 线段划分
在高压架空输电线路导线的展放过程中，主要受到牵引绳数量、导线磨损情况、施工区域地质地形条件等因素的影响。因此，在张力放线施工前，首先需对张力放线段进行科学合理的划分，具体应注意以下几点：（1）对于张力放线段长度，要求控制在5～10km之间，为放线滑车预留充足长度的路线，放线滑车数量一般为15个，需要注意，如果牵张场地施工环境复杂，则可适当增加放线滑车数量，但是需控制在20个以内。（2）放线流程段主要
受到导线长度的影响。（3）在张力放线施工中，如果需跨越高速公路、铁路等工程项目，则应注意可适当缩短放线长度，确保跨越架线施工能够顺利完成。
2.2 牵引场和张力场
在高压架空输电线路张力放线施工中，对于放线区长度，应控制在6～7km之间。在选择张力场以及牵引场时，需综合考虑周边交通实际情况，确保线盘以及吊车能够顺利运输。在张力场以及牵引场面积控制方面，只需满足各类机械设备摆放所需空间要求即可。通常情况下，在张力放线施工中，放线截面积在300m2以上，放线量较大。因此，应将张力场以及牵引场设置在地势平坦的区域，张力机以及牵引机，应进行锚固处理，避免在张力放线施工中发生位移。
3 展放要点
（1）初导展放方法。在初导展放施工过程中，需利用无人机，为了保证初导能够精确降落至塔顶位置，在实际展放施工中，应综合考虑飞行器的飞行能力，同时还需采用人工干预措施，确保导线展放施工的连续性。导线展放可在空中进行，另外也可选择在地形平坦区域组织施工。对于轴导引绳，应结合施工实际，需要将其分散至各个施工区域，组织施工人员铺开，在铁塔上安装放线滑车，将各个输电塔进行有效连接，锚固导引绳。另外，根据施工现场实际情况，在指定位置回收导引绳，当导引绳逐渐上升并达到预定高度后，即可进行后续施工。张力场平面布置形式如图1所示。
.png)

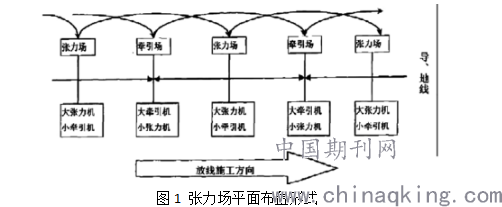

图1 张力场平面布置形式
（2）中间导引绳展放。在中间导引绳展放施工中，应注意以下三点：第一，逐渐展放导引绳。采用初导牵放二导，二导牵放三导的方式。第二。逐条牵放导引绳，并对各个导引绳做好标记。第三，利用空中展放施工方式。对于多余的导引绳逐条牵出，只需预留一条导引绳即可，而对于其他多余的导引绳，可将其放置在放线滑车中。（3）牵引绳展放。在牵引绳展放施工中，先制定完善的施工方案。如果导引绳型号相同，则可在相同的滑轮车中进行转换。为了保证所有牵引绳能够有效展放，可联合应用小张力机以及小牵引机。（4）架空地线展放。在高压架空输电线路张力放线施工中，对于导引绳，可采用小型张力机进行架空地线牵放。在放线过程中，必须保证电缆长度与区段长度保持一致，通过张力机进行电缆展放，另外还需注意，对于电缆放线滑车的包络角，应控制在60o以内。（5）紧线工作。对紧线段固定端，应对导线进行过轮临锚以及反向临锚，对紧线段导线头，可采用直线压接管进行连接，然后升空，收余线，对导线松弛度进行观察，并结合实际情况进行调整。
4 张力放线施工技术
（1）导线展放。在导引绳牵通施工完成后，即可将导引绳通过张牵设备，然后再进行牵引绳展放施工。在牵引绳选用方面，应根据导线展放实际情况选择适宜规格的牵引绳，其能够将走板展放导线进行有效连接。在牵引绳施工中，为保证施工效率，可联合应用小张力机以及小牵引机。在牵引绳展放施工完成后，即可将其锚固在地面，然后再逐渐脱出张力机以及牵引机。对于牵引绳的一头，可将其盘至牵引机上，而对于牵引绳的另一头，则应连接导线走板。张牵施工场地指挥人员可利用对讲机与施工人员进行沟通交流，了解线路放线区施工实际情况，采用牵引机回抽牵引生，然后揭开牵引绳，并做好锚固处理。
（2）光缆展放。在光缆施工中，必须严格控制光缆质量，要求严格依据高压架空输电线路施工要求定制光缆材料，确保所有光缆均能够符合工程项目施工要求。在光缆展放施工中，应注意其与导线、地线有一定区别，不能直接进行压接连续，因此在展放施工中，应根据各盘光缆所对应的塔号进行施工。在导线、地线展放施工中，如果张牵场地所在位置处于开断塔位附近，则光缆张牵场可直接选用导、地线场地，而如果张牵场地与光缆开断塔位之间的距离比较大，则应分别设置张牵场地。
（3）导、地线连接。在高压架空输电线路张力放线施工中，对于导线，一般采用钢芯铝绞线，并选用搭接型直线压接管。在压接施工前，应注意将导线从张力轮中导出，对于过轮时被双头网套所包裹的导线部分，应直接切除，并在导线上进行标记，采用小扎线扎紧导线的线头，根据压接管钢管长度，在导线端剥出一定长度的铝股。在钢芯连接施工中，可采用搭接施工方式，具体的操作要点如下：首先通过张力轮导出地线，对于需进行压接处理的地线，应充分洗净，并在导线上做好标记，采用小扎线紧固线头部位。需要注意，对于钢绞线接续，由于接续管表面没有铝管，因此，只需要在距地线端部直线钢管总长的一般位置做好标记，然后再穿入至钢管中。在钢芯连接方面，可采用对接方式，两端地线的钢芯需穿越钢管中央位置，对标记进行比较分析，确定合格后即可压接钢管。
（4）导、地线升空。在导、地线升空操作中，应注意以下几点：第一，在直线升空操作前，必须保证前后两个区段中，接合点的导线直线压接管以及地线直线压接管均压接完成。第二，对于前后区段中的锚线点位置，应设置升空尼龙绳。第三，确定需要进行升空操作的导地线，在导地线前后两端位置设置紧线器，对于一侧紧线器，应与磨绳相连接，而对于紧线器的另一侧，则需将其悬挂在临锚架上。第四，对于磨绳，可将其缠绕在牵引机上，在启动牵引设备后，即可收紧空中的导地线。第五，在升空操作完成后，需对导、地线的对地高度进行检查，如果无法满足跨越物高度要求，则应采用绞磨适当抬高。
5 结语
本文主要对高压架空输电线路张力放线施工技术要点进行了详细探究。高压架空输电线能够高效传输电能，应用范围广泛，但是张力放线施工难度较大，容易受到环境因素的影响，对此，可采用张力放线施工技术，在具体的施工过程中，应对施工现场环境进行详细调查，选择适宜的牵引场和张力场，对张力段进行合理划分，严格控制张力放线施工工序，在施工完成后，对放线施工实际情况进行观察，并做好优化调整，保证高压架空输电线路放线施工质量。
参考文献：
[1]廖柒春.高压架空输电线路张力放线施工技术研究[J].山东工业技术,2018(13)
[2]林榕.输电线路架线施工中的张力放线技术[J].中外企业家,2017(36):
[3]何攀.电力工程输电线路施工技术的要点[J].中国新技术新产品，2020（3）：75-76.
