关于配网抢修指挥中快速研判故障的方法分析

发表时间:2020/9/18   来源:《中国电业》2020年13期   作者:田静
[导读] 随着科技水平的不断进步,智能电网的建设逐渐实现了配电自动化,

        田静
        北京市京怀电力工程安装有限公司  101400
        摘要:随着科技水平的不断进步,智能电网的建设逐渐实现了配电自动化,配网自动化系统在保证供电可靠性方面具有重要作用。但配网在运行过程中极易发生故障,重视配网故障抢修工作,寻找有效的故障研判方法对配网自身及用户具有重要意义。本文主要对配网抢修指挥中快速研判故障的方法进行分析,仅供参考。
        关键词:配网抢修;故障研判;问题;方法分析
        配电网是连接用户和输电网的重要枢纽,在整个电力系统的运行中具有重要的作用,配电网的正常工作可以保证整个电力系统的运行效率和供电质量。随着我国各行各业的快速发展,用电的需求量在不断增加,用电质量的要求也在不断提高,由于配电网分布广泛、设备较多,当配电网出现故障的时候,将会影响到正常的供电工作,甚至导致电力系统的瘫痪,所以这就需要对配网故障进行快速研判,进行及时的抢修指挥工作,以保证电力系统的正常运行。
1故障研判流程分析
        ①用电信息采集系统获取智能表计、配变终端实时停上电信息,由内外网系统获取95598工单信息、掌上电力APP报修信息、市政热线、监管热线、行政值班等信息,其中外网信息通过安全隔离装置接入内网服务器,对上述信息进行用电故障停电分析。②检查同属配变不同表箱的智能电表掉线数,计算不同表箱的智能电表停电的数目是否超过阈值k(根据实际情况设置),从而可判定其故障停电类型。③若超过阈值k,则初步判定为配变低压出线故障,再根据配电自动化中压停电信息和中压拓扑模型信息,分析此配变是否在中压停电影响设备列表中。如果此配变在中压停电影响设备明细中,则此次停电和中压停电事件合并,判定为中压停电事件;如果此配变不在中压停电影响设备明细中,则判定为单个变压器停电事件。④如果未超过阈值k,则计算同属表箱的智能电表故障数目是否超过阈值m(根据实际情况设置),从而可判定故障停电类型。如果同属表箱的智能电表故障数目超过阈值m,则判定为表箱故障;如果同属表箱的智能电表故障数目没有超过阈值m,则判定为单户故障。⑤得出初步研判分析结果,再根据调度管理系统中的计划停电信息,判定分析结果是否属于计划停电,如果是,则结束;否则判定为故障停电或临时停电。⑥针对故障停电和临时停电,采用地理地址信息分词技术,计算分析出最合理的抢修驻点和抢修人员,并进行抢修工单派发。
2配网抢修指挥中快速研判故障的方法分析
        2.1创建配网故障快速研判系统

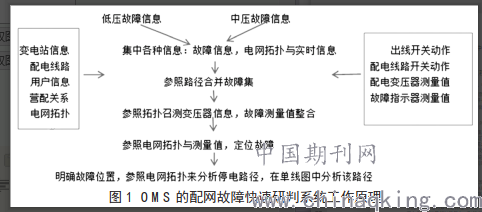

        基于OMS的配网故障快速研判系统,其原理图如图1所示。依托配电变压器测量值、配电线路开关动作、出现开关动作、站-线-配变-用户信息、电网拓扑以及故障指示测量值等信息,对配电网的故障进行快速研判。该故障快速研判系统创建了适合配电网应用的配电网地理接线图、配电网单线图、配电网基础模型,采用了EMS系统、DMS系统、故障指示定位系统、用电采集系统、营销系统、PMS系统等,能够及时、准确的获得配电网的运行信息、异常以及停电事件信息等,通过配电网单线图和GIS的配合使用,能够实现对配网多种故障的快速攀岩,实现配电网抢修指挥业务和电网调度管理的无缝连接,为配电网调度班组、配电网抢修指挥班的故障研判、抢修指挥以及配电网管理提供服务。例如,2013年7月3日02:12,某配网抢修指挥中心接到用户的投诉,该地区多户停电,营销系统受理后发送至OMS进行故障研判,通过OMS配网故障快速研判系统的分析并确定故障之后,通知抢修班组及时的赶到事故现场,快速的进行抢修,迅速的将故障排除并恢复供电。由于该配网故障快速研判系统GIS地图进行定位,并指导抢修人员赶到事故现场进行抢修,抢修时间大大的缩短,提高了抢修效率,有效的提高了供电可靠性与稳定性,同时提高了客户满意度。

        2.2构建配网故障研判协同工作体系
        加强对配网故障研判协同工作的管理,使管理工作更加专业化、规范化,从全局出发,制定一套具体的工作流程,使整个故障研判协同工作更加清晰明了。整个工作的顺利进行,需要各个环节、各个部门的工作人员的通力合作才能实现,当调度人员发现配网故障时,应及时将故障信息发布出去,在第一时间将准确的故障信息传递给配网抢修指挥中心,配网抢修指挥中心根据所得到的故障信息,再结合抢修人员的实地勘查,对配网故障进行快速研判,将研判结果传达给调度人员,调度人员根据研判结果,对配网故障进行处理,恢复用户的正常用电,配网故障研判系统工作体系的构建,最大化的协调配网抢修指挥工作,对保证整个电力系统的正常运行具有重要意义。
        2.3完善网络建模功能
        研判系统拥有发达的图形制作工具,能够实现图形、数据的同步运行,即该系统能够在绘制图形过程中输入相应的数据信息,创建一个视图一体化系统。另外,系统还支持信息数据的导入功能,依托于信息交换总线,将电网设备、图形、模型等通过SVG的模式输入研判系统,从而实现配网建模。同时,此研判系统还支持设备的异动管理,配网系统中一切设备的异动、变更等都处于此系统的管理下,相关的异动设备、图形等通过图形、图示等方式呈现给广大用户。
        2.4综合故障定位技术
        一般来说,配网系统故障定位需要将配电终端配置于各个开关所在位置,以此来及时收集相关故障信息,开关附近的馈线形成一定的区域,故障定位系统就围绕此区域进行建模,将各个馈线进行科学规划,分成几个开关、几个区段。自电源点出发,朝着馈线末尾处逐步搜寻、探索,如果发现同区段连接的电流流入开关处有异常情况,电流流出处的开关依然处于正常运行状态,就可以初步判断这一区发生了故障问题。具体的定位则可以依靠故障指示设备,将其设置于线路中,发挥故障定位功能,这其中要注意把握故障指示器同馈线之间的关系,二者应该处于并联状态,同时,也要注重二者顺序的排列与把握,同时,要积极修改、完善搜索算法,这其中需要特别注意的是个别开关未设置故障采集装置,无法显示故障信息,对于此问题,在故障搜索过程中则应该略过。
结语
        综上所述,快速研判故障方法在配网抢修指挥中的应用,能够准确判断故障的位置和类型,以便合理安排抢修人员赶到故障现场,采取有效措施将故障排除,尽可能降低故障所造成的损失,以此来保障配网运行的稳定性和可靠性。
参考文献:
[1]吴文彦.配网抢修调度关键技术分析[J].科技传播,2015(12):135-136.
[2]于海.配网抢修智慧平台的设计与实现[D].山东大学,2015(4).
[3]陈镛.探析在配网抢修指挥中快速研判故障的方法[J].科技与企业,2015(10):194-194.
[4]李健文.基于配电网抢修指挥中快速研判故障的方法分析[J].中国新技术新产品,2016(16):45.
[5]马勇,姜振殿.基于调度运行管理系统的配电网故障研判方案[J].工程技术:全文版,2016(71):200.
