徐伟
国网浙江省电力有限公司检修分公司 311232
摘要：变电站二次系统是指对一次设备进行保护、控制、调节、监视,同时为运行、维护人员提供电力系统运行信息和变电站设备运行状态的装置的统称,通常包括继电保护装置、测控装置、计算机监控系统以及连接这些装置的二次电缆、通信网络等设备,二次系统的运行状态直接关系着变电站一次设备的安全和电网的稳定运行。本文针对常规变电站500kV二次系统智能化改造过程中面临的技术问题，对变电站500kV二次系统智能化的改造方案与实施过程进行深入探讨，提出500kV纵向改造调试方案和横向改造调试方案。
关键词：智能变电站；中间转发智能设备；智能化改造
我国现在又处于过渡发展的非常时期，当前电力二次系统智能化取得了良好的发展。变电站二次系统的设计是为了在电力系统的运行中能够满足各方面的要求，在保证电力的运输不会发生中断。总结而言，电力系统的发展是生产力中的一部分，我们应当运用科学技术和实践理论知识，让电力发展更快更好。
一、改造难点与解决思路
变电站新旧二次系统过渡期间，智能型与常规型二次系统之间的信息交互难以避免。为了保证二次系统功能的完整性，需采取临时技术措施。
中间转发智能设备的功能可实现电缆信息与光缆信息之间的可定义转换。一方面，通过智能电子设备IED与中间转发智能设备之间的临时文件配置，中间转发智能设备收到智能IED设备发出的虚端子信息后，能够驱动定义好的硬电缆信息，提供给尚未进行智能化改造的常规型装置；另一方面，当中间转发智能设备通过电缆接收到常规型装置发出的硬电缆信息后，能够驱动指定的虚端子，根据相应的临时文件配置，通过光缆介质传递给智能IED设备见图1。
.png)
二、纵向改造方案
2.1母线保护及边断路器保护改造

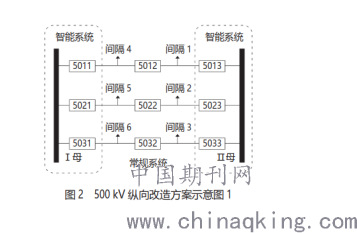

分别将I母、II母的母线二次系统及全站所有边断路器二次系统进行改造。由于500kV系统常采用3/2接线方式，母线及边断路器二次系统的改造过程不会影响各出线正常运行，有利于减轻改造所造成的停电影响，见图2。
.png)
母线及边断路器二次系统基本智能化后，中断路器二次系统、出线间隔二次系统尚未改造。边断路器与中断路器二次系统、边断路器与出线间隔二次系统之间的信息交互功能必须由中间转发智能设备实现。例如，线路保护装置给边断路器保护的启动失灵、闭锁重合闸信息；边断路器保护采集的线路间隔电压信息等。此外，线路保护、中断路器保护装置对边断路器的跳闸，可改接至边断路器智能终端控制回路实现。
改造安装完成后，不涉及跨间隔的单体静态试验与整组试验可以正常进行。中断路器和出线间隔保护A、B套可分别短时停运，对跨间隔的边断路器开关、边断路器保护传动与互联试验。
2.2中断路器和出线间隔二次系统改造

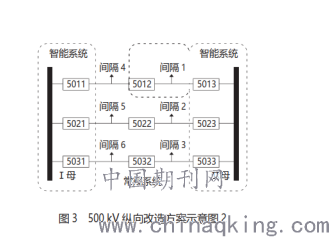

母线与边断路器二次系统改造完成后，母线及边断路器可同时带电运行。此时，改造可向中断路器延伸。若选择进行间隔1及5012中断路器改造，待停电完毕，将5012断路器、间隔1智能二次设备系统按照设计要求组建安装，见图3。
拆除5012与5013二次系统之间、5012与5011二次系统之间、间隔1与5013二次系统之间依靠中间转发智能设备进行交互的临时接线，转换为正式智能二次系统。改造后，5011、5012、5013、间隔1二次系统全部实现智能化。通过中间转发智能设备实现5012与间隔4二次系统之间的信息交互。例如，间隔4保护装置给5012断路器保护的启动失灵信息、闭锁重合闸信息；5012断路器保护给间隔4保护的失灵动作启动远传信息等。
间隔4二次系统对5012断路器的跳闸，可改接至5012断路器智能终端控制回路中实现。待5012与间隔1二次系统彻底改造完之后，间隔4保护A、B套可分别对5012进行传动与互联试验，无误后，可投入5012与间隔1运行。本接线串只剩余间隔4二次系统尚未改造。间隔4可按照停电计划择机智能化改造，待间隔4二次系统改造完毕，第一接线串智能化改造完成。其余接线串的改造流程与调试方法基本与上述步骤类似。
三、横向改造方案
3.1按接线串智能化改造
假如首先对第一接线串的二次设备进行智能化改造。则5011、5012、5013、间隔1、间隔4全部停电，同时改造。二次系统搭建完成后，对各断路器间隔、出线间隔的二次系统进行静态试验和互联试验。由于I母、II母处于带电状态，其二次系统属于常规型系统，5011断路器智能型二次系统与I母常规型二次系统之间、5013断路器智能型二次系统与II母常规型二次系统之间的信息交互需要通过中间转发智能设备临时转接。例如，母线保护启动边断路器失灵保护信息；边断路器失灵保护动作启动母线差动保护信息；边断路器保护采集母线电压等。此外，母线保护动作跳边断路器的跳闸电缆可转接到相应断路器智能终端控制回路实现。
3.2母线系统改造
500kV系统全部按接线串改造完成后，须分别对I母、II母二次系统进行改造。假如首先改造I母，则I母的边断路器全部停电，进行二次系统智能化改造，同时，将I母母线保护与各支路之间通过中间转发智能设备交互信息的临时接线分别拆除。
I母智能型二次系统搭建完成后，可对其单体及互联试验，试验无误后，将I母投入运行。I母二次系统改造完成后，按计划对II母二次系统进行智能化改造，方法与步骤与改造I母二次系统时相同。待II母二次系统改造完成后，站内500kV系统改造完毕。
四、结束语
纵向改造方案采用先改造母线系统，后改造各间隔系统的顺序。母线及边断路器二次系统的改造过程不会影响各出线正常运行，有利于减轻因改造而造成的停电影响，提高了工作效率。改造停电计划可灵活制定，各间隔的停电顺序对整体改造影响小。缺点在于智能型系统和常规型系统之间的信息交互量较大，需通过中间转发智能设备进行转接，相关接入与拆除工作繁琐。建议接线串数与出线较多、停电影响较大的枢纽变电站采用纵向改造方案。横向改造方案采用先改造各接线串二次系统，后改造母线二次系统的顺序。每接线串改造需两个间隔同时停运，改造灵活性不如纵向改造方案。优点在于智能型系统和常规型系统之间的信息交互量较小，仅涉及到母线二次系统与边断路器二次系统之间的个别交互信息。建议接线串数与出线较少、停电影响较小的变电站采用横向改造方案。
参考文献
[1]王云茂，张春欣．智能变电站二次系统试验技术探讨[J]．电力与电工，2010，30（2）：19－22
[2]郝伟，白瑞，韩启华.常规变电站500kV二次系统智能化改造方案的探讨[J].山西电力，2014.
