变电站继电保护二次回路设计存在的问题及解决措施

发表时间:2020/9/18   来源:《中国电业》2020年13期   作者:刘晓宇 祁军
[导读] 随着社会的不断发展和进步,电力发展出来并渐渐成为人们生活的必要物质。
        刘晓宇 祁军

        乌兰察布电业局??  内蒙古乌兰察布        012000

        摘要:随着社会的不断发展和进步,电力发展出来并渐渐成为人们生活的必要物质。所以为了保护人们日常生活的顺利,进行继电保护十分关键,继电保护,能提高整个电力系统运转效果,保证其安全运转,并且起到二次检修电路的作用持续提高保护力度。但继电保护还存在着一些问题。下面将对继电保护二次回路存在的问题进行调查和分析,并提出解决方法。
        关键词:变电站;二次回路;问题;策略
        一、继电保护二次回路的作用

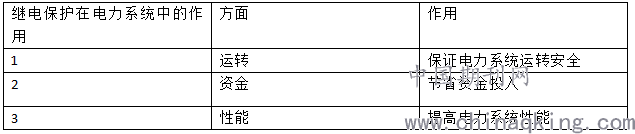

        我国现阶段进行电力系统检查时,还沿用以前的传统方式进行检查,没能很好的利用科技,技术落后,使维修人员不能直接找到问题的根源,导致电力系统常发生故障。如果电力系统运转存在故障,严重影响到人们,甚至整个城市的运行。所以,继电保护二次回路的作用在维护电力系统的运转中十分重要。继电保护二次回路在电力系统中的作用,包括如下:

        二、继电保护二次回路设计和其他方面存在的问题
        2.1设计不规范
        继电保护二次回路系统在进行设计时,并没有结合实际情况进行考虑,因此,导致继电保护二次回路设计设计不够规范。由于在进行图纸的设计时就没有进行实际的考核来设计图纸,并在图纸进行审核的时候,不能够仔细地进行审核,因此不能在施工,前期就找出问题的存在,最后导致交易系统故障的发生。
        2.2电磁干扰引起的故障
        电力系统装置工作时,经常会出现由于直流电流的开断导致继电保护电磁干扰的问题产生。这个问题主要存在于在进行直流电流的开端过程中。由于回路中的线圈产生的电压是由直流控制的,所以在进行直流电流的开断时,会导致相近设备产生电磁干扰,从而影响回路的正常工作,引起故障。
        2.3直流回路接地造成的故障
        当发生直流回路接地时,经常会导致保护的误动故障,以及电源的短路等故障。产生这一部长的主要原因是由于回路接线的问题,或者工作人员在进行施工时,不能正确地使用万用表,可能是由于装在室外的电子设备在阴雨天气受潮等等。为了降低这一故障的发生,不仅要保证工作人员在进行施工时正确使用相关仪器,还要对室外的电子设备进行防潮处理,并在进行回路的二次接线后,测量正极和负极的电压,防止将线接错的现象发生。
        2.4跳闸造成的故障
        指示灯如果出现回路接线的错误时,会导致在利用开关进行控制时,调位灯回路串联,合位灯也会串联。而如果开关的指示灯出现此类短路的话,就会导致控制回路的正电源接到跳闸的线圈上,导致开关跳闸。
        2.5线路的故障
        除了上面说到的四个问题之外,电力系统继电保护二次回路最容易出现故障的地方就是线路故障问题。用于电力设备的每一个环节都会对建立系统造成很大的损坏,因此需要特殊的进行处理。例如电力设备中的弱电回路安装如果出现磨损的现象,就会导致后期问题的发生。所以在进行实际的弱电回路安装时,而且核实情况进行分析,并采用合适的技术来防止问题的发生。主要采取的措施有在进行线路的安装时,将电路归类,将相同的电路装入在同一个电缆中,防止将不同线路装在一起,导致后期产生的电路干扰。使用的电缆必须具有可以将金属线屏蔽,并且可以很好地进行两断接地的特点。但是由于这种电缆就有这两种特性,可以将电池干扰到,所以在进行安装时,要仔细的分析可能会产生的问题,并进行仔细的排查,制定相应的管理和保护方法。除此之外,也需要保证高压带电导体和电缆之间的距离,防止电压升高,并且在进行施工前,结合实际情况进行施工的设计,做好相关材料的准备。保证设施全面,按照相关的规范进行实际操作,由相关的技术人员进行审批和监督。
        三、防止继电保护二次回路发生问题的措施
        3.1提高直流电路管理
        提高直流电路管理可以通过检查电路的绝缘情况,从而帮助变电系统安全的运行。由于在继电保护系统中,电路可能直接接触到高压强电等,造成故障的发生,因此导致电路系统不能正常工作。并且由于机电保护二次回路的内部结构相当复杂,并且覆盖的方面较广,缺乏检测问题的能力,并且又由于处于的环境较为恶劣,工作环境并不完备,机电保护24回路的设备很难进行定期的维护。所以为了改变这一现象的出现,就需要将直流电流管理深化,进行定期的排查,确定变压器跳闸的时间保证无限的电位处于正常的运行状态。并且控制跳闸的时间,确保跳闸的时间合理,有效地将跳闸问题解决。
        3.2进行绝缘检查
        任何一项变电设备在进行使用之前,都应该进行绝缘的检查,防止由于绝缘问题的存在导致问题的发生。所以,继电保护二次回路也应该进行绝缘的检查。日常的继电保护二次回路装置,一般都在室外,处在这样的环境中容易出现故障,因此这就要求工人在进行检查时,要保证继电保护二次回路装置的设备绝缘性很强。
        3.3用合理的指示灯
        通过上述分析故障时发现,指示灯故障也会影响继电保护二次回路装置的正常运行,所以需要选择合理的指示灯来对电源进行控制,这要求在进行指示灯的选择时,应保证指示灯具有独立的指示电源。
        3.4提高接线过程
        在进行继电保护二次接线时,工作人员应严格的按照设计图纸进行接线,防止接线错误。还要对二次回路进行编号,为后期的检修工作提供便利条件。这是由于在进行回路设计过程中,没有进行编号影响后期检修人员的正常工作,所以这个问题应该重视起来。
        四、结束语
        为了维护电力系统的正常运行,保证人们正常用电,要从设计阶段抓起,及时发现问题,并及时解决,确保电力系统正常供电。
        参考文献
        [1]周建建,吴乐鸿继电保护二次回路检修维护中的问题分析[J].电子制作,2018, (10):226.
        [2]吴振国.继电保护工次回路问题引发的故障与防治措施[J].企业技术开发,2017, 32 (20) :81+84.
        [3]喇晓军.继电保护二次回路故障破坏作用及提高其正确性的措施[J].科技创新与应用,2019, (30):137.
        [4]黄燕冰.电厂继电保护二次回路改造问题探析[J]机电信息,2018,(09): 69+71.
