摘要：某600MW亚临界汽包炉1号机在大修中发现凝汽器不锈钢管严重结垢的问题。对垢样的外观，垢量和成分进行了分析。从原水水质、运行控制、胶球清洗投运情况和阻垢缓蚀剂质量等方面调查了事故原因。调查结果表明，不锈钢管结垢严重是由原水水质易结垢且阻垢缓蚀剂加药控制存在偏差，胶球清洗投运不正常等多重因素共同造成的。
关键词： 凝汽器；不锈钢管；结垢；阻垢缓蚀剂
About 600MW unit of fouling in condenser is a serious reason
Ma Jinchen Xu huazhou
（Guizhou QiandongPower Co.,Ltd，Qiandong 557702，China）
Abstract: A severe scaling problem on a 600MW subcritical unit’s condenser stainless steel tubes was discovered during the overhaul. The appearance, mass and composition of the scale sample were detected. The possible reasons: the quality of raw water, the operation control of circulating water, the commission of rubber balls and the quality of scale inhibitor were analyzed. The investigation shows: the severe scaling was caused by scaling sensitive raw water, the bad operations on the scale inhibitor and the commission of rubber balls not in time.
Key words: Condenser；Stainless steel tubes；Scaling；Scaling inhibitor
某600MW亚临界汽包炉1号机2008年正式投产，其循环冷却水采用二次循环，浓缩倍率按3倍设计,设2台9000m2的冷却塔，循环冷却水补充水为地表水，凝汽器管材为TP304不锈钢，输水管道为Q235碳钢。2台机组循环总量为134774m3/h，循环水补充水量2780t/h，排污量243t/h。循环水系统采用加阻垢缓蚀剂处理，加药方式采用连续式投加。2018年4月1号机组大修时，对凝汽器检查发现凝汽器不锈钢管有明显结垢，垢量最高达395.96g/m2，厚度约0.5mm，按DL/T1115-2009《火力发电厂机组大修化学检查导则》结垢评价标准为二类，接近三类。为防止凝汽器不锈钢管结垢的进一步恶化，我们对结垢原因进行了调查。
1 事件经过
1.1现场检查情况

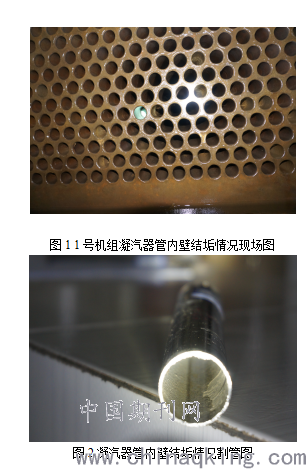

机组大修打开凝汽器后现场检查凝汽器管结垢情况见图1和图2。由图1可见，凝汽器管内壁结垢普遍，呈深灰褐色，个别不锈钢管结垢呈浅蓝色或褐黄色。对凝汽器管随机割管发现，管内水垢分两层结垢，外层疏松易脱落；内层结垢紧密，质地坚硬，内层水垢呈灰白色。外层水垢脱落后的管内结垢情况如图2所示。
.png)
1.2垢量分析

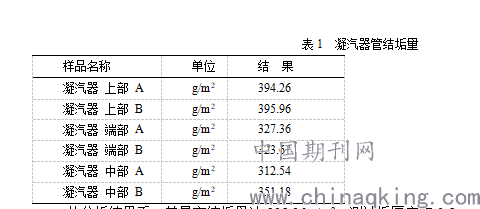

对凝汽器不同位置取样进行垢量分析，结果见表1。
.png)
从分析结果看，其最高结垢量达395.96 g/m2，测试垢厚度约0.5mm，结垢已十分严重。
1.3垢成分分析
刮取管内垢样进行成分分析，结果见表2。
.png)

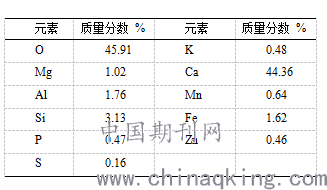

从分析结果看，主要成分包括钙44.36%，镁1.02%，硅3.13%等易形成硬垢的成分，应是阻垢表2 凝汽器管垢成分（EDS能谱分析）
效果不佳导致，此外还有磷、锌、铁等成分，应是阻垢剂成分和腐蚀产物在管壁内沉积的产物。
1.4原水调查分析

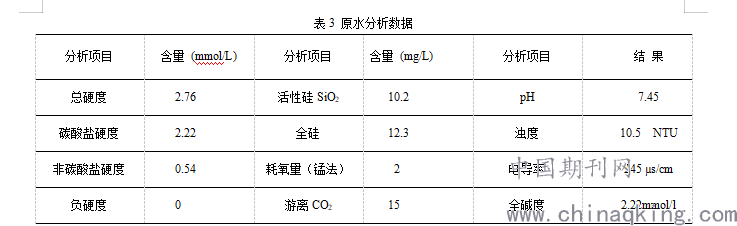

查阅电厂原水全分析数据，主要指标见表3。
.png)
从分析数据看，电厂循环水原水为弱碱性水，硬度和全硅含量均较高，根据朗格利尔饱和指数判断原水浓缩至3倍后有明显结垢倾向。
1.5循环水控制及水质调查
查阅电厂2017至2018年循环水处理情况和分析报表，电厂1号机组循环水采用加阻垢缓蚀剂和杀菌灭藻剂处理，浓缩倍率控制在3倍内，根据电厂运行报表计算日常阻垢缓蚀剂加药量在5-10mg/L，循环水中总磷控制在2-4mg/L，余氯控制在0-0.2mg/L，浊度在5-20NTU范围波动。
1.6凝汽器胶球清洗投运情况
从垢的形貌看，外层水垢较粗糙，易脱落，有软垢附着在壁上，证明电厂胶球清洗投运有不正常的情况。查阅电厂胶球清洗投运、收球等记录，亦未达到100%。
1.7阻垢缓蚀剂质量检查
查阅电厂对阻垢缓蚀剂的评价试验报告，其主要性能指标如下：
静态试验：加阻垢缓蚀剂15mg/L阻垢率为79.59%,，加25mg/L阻垢率为89.17%，药剂阻垢率偏低，阻垢效果一般。
动态模拟试验：加阻垢缓蚀剂20mg/L，浓缩倍率控制在3.5倍左右[1]，污垢热阻为2.0097×10-4m2k/W，符合标准。
腐蚀试验：加入20mg/L阻垢缓蚀剂并浓缩至3.5倍，对TP304不锈钢的腐蚀速率为0.0015mm/a，符合标准，对Q235碳钢的腐蚀速率为0.3452 mm/a，超过标准。
2 原因分析
电厂循环水原水为硬度、全硅含量高的弱碱性易结垢水，使用的阻垢缓蚀剂阻垢、缓蚀性能与加药量关系甚大[2]，电厂未完全按评价试验给出的加药量进行加药（试验要求加药量20mg/L，实际加药量为5-10mg/L），易导致管内结钙、镁和硅垢等硬垢[3]。2013年前电厂杀菌灭藻处理采用人工投加次氯酸钠方式，2014年采用人工投加三氯异氢脲酸方式，余氯控制在0-0.2mg/L偏低，且未投加其它非氧化性杀生剂和黏泥剥离剂，易导致管内滋生微生物，产生黏泥[4]，电厂胶球清洗投运有不正常的情况，产生的黏泥等软垢未及时清除，易在管内沉积成垢。电厂循环水浊度波动大，最高达20NTU，高浊水中悬浮物在低流速时也易在管内沉积。
综合以上分析，1号机组凝汽器管结垢量偏大的原因是易结垢原水且加药处理控制存在偏差，胶球清洗投运不正常等多因素导致。
3 处理措施或建议
（1）根据垢量、结垢厚度分析结果，1号机组凝汽器管已达到DL/T957-2005《火力发电厂凝汽器化学清洗及成膜导则》化学清洗的要求，建议电厂对凝汽器进行化学清洗。亦可采用高压水枪清洗与人工清除相结合的方式处理，并在以后正常运行时适时进行在线清洗，投加适量渗透剥离剂，确保凝汽器端差得到有效降低[5]。
（2）调整阻垢缓蚀剂加药量，首次投加药剂采用冲击式投加，加药量可按50mg/L控制，正常运行采用连续加药方式投加，按20mg/L控制，同时根据加药量对循环水总磷控制指标进行调整。或重新进行筛选试验选择阻垢、缓蚀效果更好的阻垢剂。
（3）改变杀菌灭藻加药方式和加药量，建议电厂修复二氧化氯发生器并采用间断运行方式加入二氧化氯，控制余氯0.1-1mg/L，同时人工定期投加非氧化性杀生剂和剥离剂，如异噻唑啉酮等。
4 经验总结
（1）循环水处理阻垢缓蚀剂的选择非常重要，电厂要对使用的药剂开展针对性的动态模拟试验，确定适合本厂水质的最优加药量和控制指标。
（2）在机组运行时要保证胶球系统的良好运行，防止黏泥等沉积的发生。
（3）综合考虑循泵节能、端差控制和凝汽器系统阻垢的要求，机组运行时循环水流速应大于1.0m/s。
（4）凝汽器系统存在一定腐蚀，电厂可对凝汽器水室堵板采取阴极保护等防腐处理措施，防止发生电化学腐蚀；检修停机时应将凝汽器的循环水放净，保持凝汽器处于通风状态，减缓停用腐蚀。
（5）正常运行时要避免长时间不补水及短时间大量补水，以免造成循环水浓缩倍率过高、过低以及循环水碱度和pH值的波动，给系统防腐、防垢造成不利影响。
