马振宇
国电电力大同第二发电厂 山西大同 037043
摘 要：通过笔者所在的大同第二发电厂前些年进行的#5、#6自动准同期装置改造，简单介绍一下此次自动准同期装置的改造方案和整定计算方法。
大同二厂#5、#6发电机原同期回路采用单元制接线方式。即#5、#6发电机为一个集控运行单元，一个单元公用一套同期装置ZZQ-3自动准同期装置，其测量和控制回路均采用切换开关（LWX1系列）予以控制。随着#5发电机电气系统DCS的改造，公用部分已不能同时并列运行，因此，对#5发电机同期回路需重新进行设计改造，使其单独使用一套同期装置，且回路亦与#6发电机机完全分开，成为独立的同期装置。以下为同期回路的设计与定值计算。
关键词：同期回路；设计；选型；计算
一、设备选择
为保持设备的一致性，同期装置仍选用许继生产的WZQ-3微机同期装置。
控制和测量回路选用MK3P-S型直流继电器。其工作电源用厂用220V直流电源，该继电器线圈电阻20K，触电容量3A，符合使用条件。
二、回路设计：
1、为降低正常运行中PT的负担，避免在任何工况下的误合闸，同期回路只在并网过程中带电外，其他任何时刻其交、直流回路都处于“断开”状态。我们采用“同期继电器”予以切换。
2、为防止同期装置故障而引起非同期合闸，我们设置了“粗调”继电器，用以检查电压回路的正确性；同时，同期检查继电器投入运行。“细调”继电器在“粗调”检查无异常后投入，可进行手动实验合闸。
3、对同期装置设置了“试验”继电器，在“试验”状态下，可观察同期装置、整步表、同期检查继电器的工作状态是否正常，同期检查是否一致。几者间互相参考、互相制约。这样就可以避免由于某一设备故障而引起的误合闸，确保万无一失。确认无误后，投入“工作”继电器。此时，合闸回路全部进入待并状态。当并网条件满足后，同期装置发生合闸脉冲，启动合闸继电器，利用DZS-12B继电器的延时功能，保证开关的可靠合闸，同时为增加可靠性，采用双接点串联方式，防止接点粘连。
三、同期回路中各元件的定值计算：
1、同步检查继电器
作为同步检查的辅助手段，该继电器的动作角度按继电器的最小整定范围即可，整定值为δ=20o。

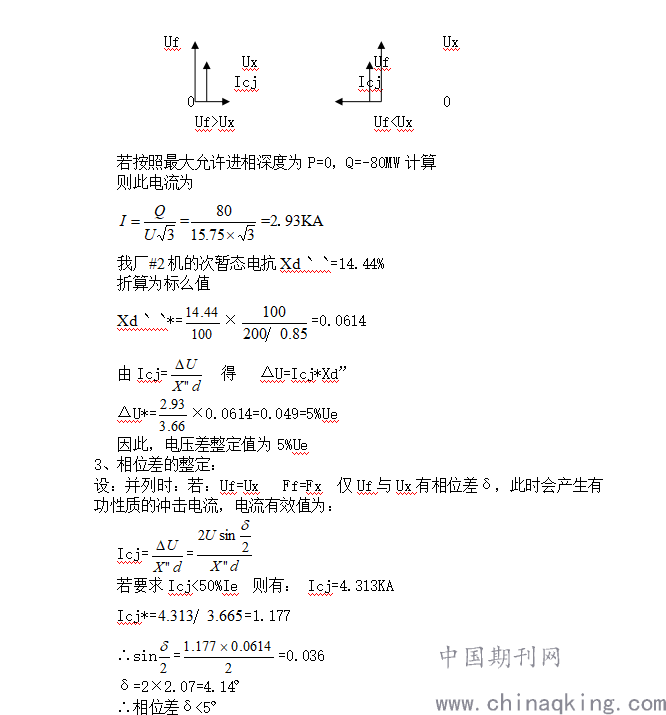

.png)
5、频率差的整定
当ff≠fx时，则Uf将以频差Δw=wf-wx作相对于系统电压Ux的旋转。此时ΔU是变化的，时大时小，形成脉动电压，从而产生脉动电流，当Δw太大时，将会造成发电机振动，使发电机失步。但若Δw太小时，将使并网时间延长，甚至不能并网，根据实际运行经验和我厂机组的调速特点，整定频差为3%fe，即0.15HZ，此时发电机与系统的转差大约为9转/分。
6、导前时间的整定
因继电器、开关动作都需要一定时间，为可靠地使开关触头接通的瞬间产生的冲击电流最小，应在δ=0o左右合闸最为理想。同期合闸回路共有2级继电器，按其固有动作时间20ms考虑，开关合闸时间，实测平均值为90ms，因此导前时间应为其和，即Tdq=90+20+20=130ms

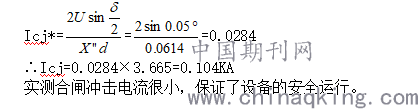

#2机同期装置投运后，经实际试验测量，不同期合闸角度为平均值0.1o，由此推算合闸冲击电流
.png)
实测合闸冲击电流很小，保证了设备的安全运行。
总结：通过对#5、#6发电机原同期回路的改造与后续运行中的实践，证明此套方案是行之有效且安全可靠的，对发电机平稳并入电网起到了决定性的作用。
参考文献：1、许继WZQ-3微机同期装置说明书（2004，01）
2、DL/T 995-2006《继电保护和电网安全自动装置检验规程》
