胡飞龙 王梓江
中国能源建设集团西北电力试验研究院有限公司 陕西 西安 710045
摘要:随着社会经济发展,高压电气设备开始产生,并在社会的发展中有着很大的促进作用。由此可见,需要注重对企业项目的管理工作。为了能够有效促进企业的发展,应更加重视企业的管理,确保设备能够保持在安全运行的状态,需要做好电气设备绝缘保护工作。
关键词:电气设备;绝缘预防;试验方法;安全措施;分析
1电气设备绝缘预防性试验定义
电气试验是在电气系统、电气设备投入使用前,为判定其有无安装或制造方面的质量问题,以确定新安装的或运行中的电气设备是否能够正常投入运行,而对电气系统中各电气设备单体的绝缘性能、电气特性及机械性等,按照标准、规程、规范中的有关规定逐项进行试验和验证。通过这些试验和验证,可以及时地发现并排除电气设备在制造时和安装时的缺陷、错误和质量问题,确保电气系统和电气设备能够正常投入运行。
2常见的电气设备绝缘预防性试验方法
2.1绝缘电阻测试和吸收比
测试绝缘电阻使进行电气设备绝缘测试最常用的一种方式。通过绝缘测试可以有效发现电气设备出现的热老化、污秽以及受潮情况,而兆欧表则是绝缘电阻测试最常用的仪器设备。根据兆欧表所显示的数值,来确定设备绝缘性的好坏。如果所显示的数据逐渐变小,就说明电气设备存在一定的问题,这也能够十分方便的判断出电气设备的绝缘性能。在使用兆欧表进行设备的检测时,绝缘电阻的数值会随着时间的变化而不断的增加,这也就要求了测验的工作人员要从兆欧表开始测试的第15秒到60秒之间测试出电阻值,得到吸收比K,即K=R60s/R15s,当K值远大于1时,其绝缘状况良好,如果K值变小,一般认为K<1.3时,就可判断绝缘可能受潮。由此可见,吸收比能够十分清晰的反映出设备绝缘体的受潮情况。
2.2泄漏电流的相关测试
在一般情况下,企业使用电气装置进行生产的过程中,所产生的电压很低,因此,企业一般使用2.5kV以下的直流兆欧表来进行测试。在对运行设备进行泄漏电流检测的过程中,如果绝缘良好,泄漏电流和电压的关系就基本上呈一条直线,且上升缓慢;如果绝缘受潮,泄漏电流则上升较快;当绝缘有缺陷时,泄漏电流将会猛增,和电压的关系则不再呈直线。因此,通过泄漏电流和电压之间的关系曲线,就可以很清晰地对绝缘状态进行分析判断了,这样也能更加简单的发现设备中所存在的问题。
2.3交流耐压试验

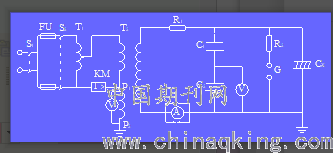

交流耐压试验的接线,应按被试品的要求(电压、容量)和现有试验设备条件来决定。通常试验时采用是成套设备(包括控制及调压设备)。图中给出交流工频耐压试验的接线图。
.png)
S1、S2——开关;FU——熔断器;T1——调压器;T2——试验变压器;KM——过流继电器;P1、P2——测量线圈
;R1——保护电阻;R2——球隙保护电阻;G——保护球隙;C1、C2——电容分压器;Cx——被试绝缘
在图中接于测量线圈P1、P2的电压表属于低压侧测量,可以通过变比换算到高压侧。而接于C1和C2之间电压表属于
高压侧测量,这是现场常用的方法,它可以避免由于容性电流而使被试设备端电压升高所带来的影响。
工作人员在利用交流耐压试验的方式对绝缘性能进行检测的时候,有着非常严格的试验要求,当然这样也能够及时的发现设备中绝缘方面所出现的问题以及存在的不足,交流耐压试验因其独特的高效率逐渐成为我国电力企业进行设备绝缘检测最直接有效的方式。但是,如果被检测的设备在检测时本身绝缘就有所损坏,那么在用交流电压检测的时候会对所检测的设备造成更大的损坏。
2.4直流耐压相关试验
工作人员在对绝缘电阻进行试验的时候,还能够通过对测试设备进行增加直流耐压,然后观察数值的变化来对设备的内部情况进行了解以及评估。同时,对设备进行直流耐压测试的同时还可以对其进行泄漏电流的测试,并将这两个测试的数据进行整合以及分析,能够更加方便地了解到电气设备中绝缘出现的问题。其实化工企业在对设备进行检测时除了会使用直流耐压试验以外,还会使用交流耐压试验,但是两种方式比较之下就会发现,直流耐压试验所使用的机器设备更加的轻巧、使用起来较为方便、对绝缘造成的损伤较小。当然有优点就定有缺点,绝缘内部所产生的电压分布不一样,直流耐压试验没有交流耐压试验更贴近实际情况。
2.5局部放电测试
对固体绝缘体当中存在的间隙或者液体绝缘体当中存在的气泡,电场强度达到一定数值时便会产生局部放电现象,尽管不会发生马上击穿的情况,但是放电产生的热量则将逐渐损坏绝缘体,所以在预防性测试当中可以通过绝缘体放电的电场强度测试判断出内部是否存在裂缝与空隙。局部放电特征是在回路当中产生放电脉冲电流,采集这些电流并且放大便可获得局部放电的强度,判断绝缘体基本情况。
3提升绝缘预防试验的安全策略
3.1确保组织安全
第一,严格依据国家规范标准开展组织工作。例如,依据相关规范,对操作人员、监护人员以及安全事项等方面进行填写,确保检测工作的有序开展。第二,检测现场管理,维护好秩序,避免非工作人员进入。第三,定期对工作人员进行安全培训,确保其掌握安全知识与应急处理能力。对现场与设备做好安全技术交底工作。对施工现场存在的风险进行识别,并采取安全策略,确保安全保障到位。
3.2保证技术措施安全
落实试验检测现场技术措施,例如试验开始将试验设备接地,分项目对设备进行放电处理,指派专人监管停机挂牌箱等重要设备设施,在施工场地或设备开关出设置警示牌、警戒线或其他警示标识,试验完成后及时拆除无关线路等。
3.3强化设备与材料的安全管理
施工设备与材料不仅影响到工程安全,还会影响到施工效率,因此,要对其引起足够重视,可从以下几方面进行研究。施工设备与材料严格进行审查,确保符合规范要求,对于存在的问题,以及不合格的材料与设备,禁止在施工现场使用。此外,相关单位还要对其进行严格调查,并充分了解设备使用情况,严格依据说明书进行操作,避免出现违规问题。除此以外,还要严格对材料合证证进行检验,并进行预防试验,以提升材料性能。
3.4提升工作人员安全意识
电气设备施工过程中,首先要提升工作人员安全意识,通过安全培训,使其树立安全理念,养成良好的安全施工习惯,规范进行施工。在正式开展施工前,先要制定切实可行的计划,并落到实处。由于工作人员文化水平参差不齐,所以,开展安全教育是必不可少的,使安全意识深入人心。此外,还要进行安全培训,对设备存在的安全问题进行了解,提升工作人员安全标准,特殊情况下还要开展一对一培训,使安全降到最低。除此以外,还要对安全责任进行细化,落实到个人,从而遇到问题能够找到责任人,以提升全员的安全责任意识。
4结束语
电力系统的运行与电力设备的绝缘性能有关,一旦系统中电力设备出现绝缘问题导致漏电现象,不仅会使供电企业产生经济损失,而且很有可能危及群众安全,必须加强监管。实际电力系统运行过程中可以通过做好电气设备绝缘预防性试验,来提前查出电力设备存在的绝缘缺陷,并采取措施进行处理或更换来预防停电事故及安全事故的发生。
参考文献
[1]俞晖,黄婷婷.高压电气设备的绝缘预防性试验浅析[J].科技与企业,2013(20):318.
[2]邢晓萍.浅析电气设备的预防性试验[J].科技创业家,2012(19):75.
[3]潘波.电气预防性试验研究[J].民营科技,2011(10):164.
[4]王晓强.电气设备的预防性试验[J].广东科技,2010,19(04):152-153.
