混凝土洗泵排水系统的研究及应用

发表时间：2020/9/21 来源：《建筑科技》2020年6月11期上作者：郭栋栋

[导读] 近20 年是我国高层建筑的发展高峰期，高层建筑混凝土浇筑多采用泵送技术，施工前地泵需先打水湿润泵管，防止堵泵,施工后再打水冲洗泵管。

6127011990050XXXX9 陕西省榆林市郭栋栋 719000

摘要：近20 年是我国高层建筑的发展高峰期，高层建筑混凝土浇筑多采用泵送技术,施工前地泵需先打水湿润泵管，防止堵泵,施工后再打水冲洗泵管。洗泵水的排放和污染一直是个难以解决问题，不仅会造成外密目安全网污染，影响工程形象，排放的洗泵水还会导致扬尘污染，需要大量人工进行清理。文章总结了淄博福园西区项目采用的波纹管洗泵系统在项目上的应用，以最低的投入解决了洗泵水的排放和污染难题，在保证进度、质量、安全的同时，取得了良好的经济效益和社会效益。
关键词：波纹管；洗泵；混凝土；污染
        1.工程概况
        1.1工程概况
        福园西区 1#、2#、8#、9#、15#-17#住宅楼，位于世纪路以东，共青团路以南，均为淄博市主干道，总建筑面积10万m 2 ，其中 1#、2# 住宅楼为地上28 层，地下3 层；8# 住宅楼为地上 29，地下 3层；9#、16#、17# 楼地上 18 层，地下2 层；15# 楼地上 11 层，地下两层:该工程 1#、2#、8# 均采用附着式提升脚手架，9#.15#、16#、17# 楼采用悬挑脚手架；外墙采用 IPS 现浇混凝土剪力墙自保温体系，正负零以上外墙剪力墙采用 200mm厚钢筋混凝土墙体 +80mm挤塑聚苯板+50厚混凝土保护层，填充墙为330mm 厚IPS 主体墙,50mm厚混凝土保护层+230mm 后聚苯板保温层 +50 厚混凝土保护层；所以外墙均采用混凝土一次性浇筑成型。
        1.2 创优目标
        工程质量：确保淄博市优质结构工程，争创山东省优质结构工程。安全文明：确保“山东省建筑施工安全文明工地”争创观摩工程。
        2.问题分析
        该项目为淄博市最大的棚户区改造项目，当地主管部门及各参建单位高度重视和关注项目整体形象，对整个项目的质量、安全、文明施工提出了高品质的建设目标；在标准层以上施工过程中每次混凝土浇筑完后外侧密目安全网均存在不同程度的污染现象，有损项目整体外观形象；经现场核查为混凝土浇筑完成后冲洗泵管水污染，且外墙部位及楼层也存在污染现象，每次都需要安排人员进行清理。为解决混凝土洗泵排水污染外密目网问题，提高项目整体形象，项目部对混凝土洗泵排水系统进行了研究和应用。
        3.施工工艺
        （1）在建筑物内安装直径 200mm波纹管接到施工操作层，作为临时排水管道，波纹管底部接1# 沉淀池；洗泵时将布料管插入波纹管内,直接将洗泵水排至沉淀池。（2）沉淀池、回收池采用组合水箱，内侧加焊双向支撑楞确保水箱不因冲击而变形。（3）1# 沉淀池与2# 回收池之间采用 100mm 镀锌管连接形成整体；使洗泵水经沉淀后可以顺利流至 2# 回收池。（4）2# 回收池底部采用100mm 镀锌管接至车载泵部位，端部安装开水阀门，可随时用于洗泵或楼层养护用水，如图 1 所示。

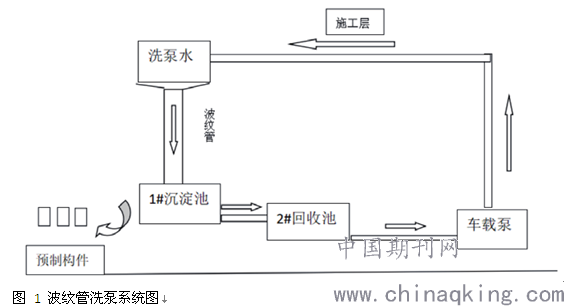

图 1 波纹管洗泵系统图
        4.操作要点
        （1）根据洗泵水量合理选择沉淀池尺寸，防止沉淀池过小导致洗泵水外溢。
        （2）波纹管固定，该项目波纹管每层采用镀锌卡箍与楼层结构固定牢固，如图2 所示。

        （3）确保波纹管顺直：洗泵水内往往含有砂子.石子等从施工层流至沉淀池在重力作用下会对波纹管有不同程度的冲击,因此回收时需提前检查波纹管固定情况，防止冲击爆管造成污染。

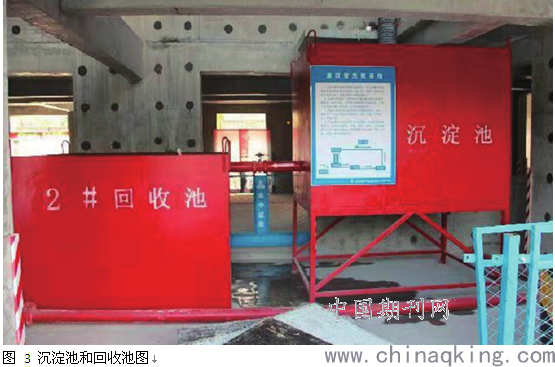

        （4）沉淀池与回收池连接钢管增加阀门，防止洗泵水未经沉淀直接流入回收池，
        如图 3 所示。

        （5）每次冲洗完毕根据沉淀情况及时清理沉淀下来的砂子、石子混合料可用于制作射钉块、预制构件等。
        （6）定期对沉淀池、回收池、输送管道进行清理，防止堵塞。
        5.实施效果评价
        （1）洗泵水通过波纹管自动输送至1# 沉淀池，有效收集洗泵用水，可以合理节约成本兼顾系统的回收利用废水、砂、石，避免了外脚手架密目网的污染，确保外脚手架美观整洁。（2）采用1#沉淀池、2# 回收池合理收集洗泵水达到节能减排，绿色环保，回收水可继续用于现场洗泵,混凝土养护等，节约了现场用水量，同时减少了现场清理成本。
        （3）通过 1# 沉淀池回收洗泵水中残留的砂子、石子，重新用于二次结构浇筑
预制构件，施工方便，节约成本，变废为宝。
        （4）收集系统尽可能利用了水的势能，由高到低自流的特点，完成自动排放、收集、净化、循环，方向明确，避免了电气设备的使用,做到布置科学合理，节能、环保、高效、低成本的特点。
        （5）对混凝土洗泵排水系统的研究和应用，解决了外脚手架密目网污染问题，确保了外脚手架立面干净整洁，提升了项目整体形象:达到节能减排，绿色环保的效果，赢得了建设单位、监理单位的一致好评,实现了经济效益和社会效益的双赢，具有极大的推广应用价值。
参考文献：
[1]冯琪 . 建筑施工手册 [M].5 版 . 北京 : 中国建材工业出版社 ,2005.
[2]JGJ 3-2010, 高层建筑混凝土结构技术规程[S].
[3]GB 50268-2008, 给水排水管道工程施工及验收规范 [S].
[4]GB/T 50905-2013, 建筑工程绿色施工规范[S].
[5]JGJ/T 10-2011, 混凝土泵送施工技术规程[S].
[6]JGJ 0-2016, 建筑施工高处作业安全技术规范 [S].
