中能建西北城市建设有限公司 陕西西安 710065
摘要：本文以清丰县教育园区建设工程图书馆铝单板幕墙施工为背景，根据该工程特点和现场实际情况，在周边环境复杂及工期紧的情况下，采用常规落地式脚手架作为操作平台不能满足施工的要求下，采用直臂式高空作业机械和部分悬挑式脚手架作为施工操作平台进行安装，能够降低安全风险，保证施工质量，加快施工进度的目的，对同类型施工具有借鉴意义。
关键词：高空；悬挑异型；铝单板幕墙；施工措施
一、工程概况
清丰县教育园区建设工程（高中部）图书馆为公共建筑，总建筑高度24米，结构类型为框架结构。外立面装饰总共由三部分构成：标高0m～5.1m为3mm厚框架式造型铝单板幕墙体系；标高5.1m～13.9m为仿传统灰色面砖，标高13.9m～23.5m为3mm厚异型镂空铝单板幕墙，该工程立面不规则，整体呈斗状样式（见下图1）。本次主要探讨13.9m～23.5m异型镂空铝单板幕墙安装施工方法，其主要结构形式如下图2：
.png)

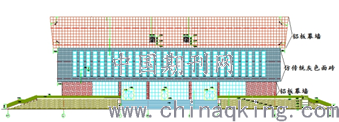

图1 图书馆外立面造型
.png)
图2 图书馆铝单板幕墙结构剖面图
二、施工条件分析及施工方案选择
本工程铝单板安装为斗状悬挑式结构，最高点安装高度为23.50m，挑出屋面结构梁3.36m，上口总长88.556m，总宽67.378m，垂直高度9.6m，幕墙安装面积3200㎡。因图书馆建筑室外设计地坪为-2.7m，室内设计地面0m，-2.7m～0m之间为距图书馆外墙的7.25m平台和15.35m大台阶，外墙的铝单板幕墙安装，施工措施复杂，根据现场实际情况，选用两种方案进行对比，一是图书馆周围搭设落地式满堂脚手架，作为幕墙钢构件的安装和外侧铝单板的安装。二是在15.6m平台搭设脚手架作为幕墙钢构件的安装，采用高空作业机械作为外侧铝单板的安装。

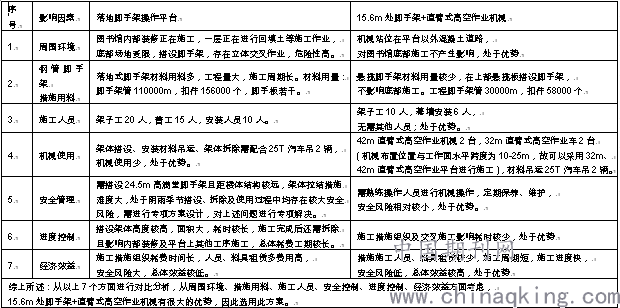

两种技术方案对比：
.png)
三、脚手架搭设与直臂式高空作业机械综合使用方案
3.1 标高15.6m处脚手架搭设施工措施
在幕墙面板安装前先需进行钢龙骨安装，需在15.6m悬挑平台搭设脚手架，经考察现场实际情况和本工程结构造型特点，在该架体搭设前需充分考虑以下问题：
①建筑结构外形不规则，钢龙骨设置同样不规则，悬挑主梁布置难度大；
②本工程层高较高，对于连墙件的布置要综合考虑；
③本工程外立面不平整，局部楼层存在大悬挑部位，需要进行专项设计。
根据现场实际结构特点及脚手架体计算，在标高15.6m结构悬挑板上进行架体搭设五排架体进行施工安装，其中靠结构外墙三排立杆生根在结构板上，外部悬挑两排立杆，结构板三排架体搭设7米高，悬挑双排架高度8米，架体与屋面结构混凝土梁之间采用连墙件进行拉结加固，采用钢丝绳进行卸载，该架体设计能够满足要求（见下图3、图4）。
.png)
.png)
图3 15.6m悬挑板处搭设脚手架立面图 图4 15.6m悬挑板处搭设脚手架剖面图
因该幕墙造型设计非常规竖向，为斗状样式，无法利用该架体作为面板安装使用，且影响安装，故需在龙骨安装完成后，拆除架体，不影响后续幕墙面板安装。
3.2直臂式高空作业机械施工措施
根据现场实际情况，经过市场考察，采用42m直臂式高空作业机械，32m直臂式高空作业车（机械布置位置与工作面水平跨度为10-25m，因此选用32m、42m两种型号直臂式高空作业平台进行施工），直臂式高空作业平台作为安装人员操作平台进行施工，幕墙面板的垂直运输采用吊车吊运至施工操作面（见图5）；
.png)
图5 采用高空作业车进行面板安装
四、结束语
通过本工程幕墙铝单板安装方案选择对比分析实施，在外部作业环境复杂、交叉作业、工期紧张条件下，放弃传统施工方法，拓宽思路，采用直臂式高空作业机械来进行幕墙安装施工，避免了搭设大型脚手架作为施工平台所带来的周转料具多、施工人员多、安全风险高、工期缓慢等影响，达到了安全、高效的施工目的，对于同类型施工值得借鉴。并且这种敢于突破传统模式，采取新设备、新方法的工作思路，对于后续其它同类型工程施工具有重要借鉴意义。
参考文献：
[1]《建筑幕墙》GB/T21086-2007
[2]《徐工直臂式高空作业平台》GTBZ42S/GTBZ32S
[3]《扣件式钢管脚手架安全技术规范》（JGJ130-2011）
