华恒建设集团有限公司
摘要：针对钢筋直螺纹套筒对接质量较差的现状，从质量控制角度发现和解决了钢筋直螺纹套筒对接“套筒单边外露有效丝牙过长”和“丝头螺纹不合格”这两个问题，提高钢筋直螺纹套筒对接施工合格率。
关键词：钢筋直螺纹套筒；对接；外露丝纹；质量管理
Key words：Reinforcement straight thread sleeve；butt joint；exposed wire pattern；quality management
1 前言
钢筋直螺纹套筒对接施工[1-3]中存在较大的质量问题，我单位对钢筋直螺纹套筒对接施工现状调查、分析后，从质量控制的角度找出影响钢筋直螺纹套筒对接施工质量的因素。
2 选题理由
1、小组成员对已施工完成的1、2、3、4#基坑围护桩的钢筋直螺纹套筒对接质量进行检查，具体如表1，合格率只有86.5%。
表1 现状调查表
2、工程质量影响大：钢筋直螺纹套筒对接质量直接影响围护桩主筋质量，对工程质量影响大
3 现状调查
小组成员对现场不合格的钢筋直螺纹套筒对接对照《钢筋机械连接技术规程》（JGJ107-2010）和《钢筋机械连接用套筒》（JGT 163-2013）的相关规定对土样进行调查分析，相关分析表和排列图如下：

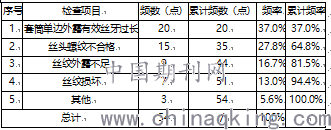

表2 钢筋直螺纹套筒对接质量统计分析表
.png)
图1 影响钢筋直螺纹套筒对接质量数排列图
从上表、图可知，“套筒单边外露有效丝牙过长”和“丝头螺纹不合格”是影响钢筋直螺纹套筒对接质量的两个主要问题。
4 设定依据
4.1 设定目标
提高钢筋直螺纹套筒对接施工质量合格率从86.5%提高到94%以上。
.png)
图2 活动目标柱状图
4.2 设定依据
依据一：项目部历史上曾经到达过96%的成绩，94%目标值是可行的。
依据二：若我们能解决这两个主要问题的90%，那我们的合格率将达到
（1-86.5%）×64.8%×90%+86.5%＝94.3%>94%，目标可以达到。
5 原因分析及确定主要原因
5.1 原因分析
小组成员采用头脑风暴法，针对造成合格率低的主要症结“套筒单边外露有效丝牙过长”、“丝头螺纹不合格”，找出可能造成验收合格率低的9条末端因素，其关联图见下图。
.png)
图3 要因影响因素关联图
5.2 要因确认
小组成员根据原因分析找出的9个末端因素，制定要因确认计划，具体内容如要因确认计划表所示。

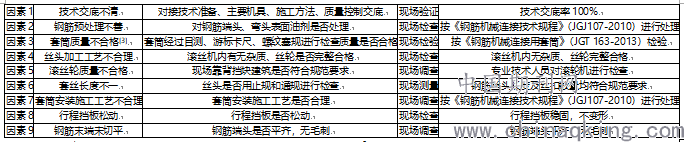

表3 要因确认计划表
.png)
5.3 确认主要原因
1、丝头加工工艺不合理
确认标准：符合《钢筋机械连接技术规程》（JGJ107-2010）
确认过程：组员对施工现场丝头加工工艺进行现场检查，发现工人在加工丝头时不加切削液，直接施工，或者用清水作为润滑液；进行剥肋滚压螺纹施工时，滚压位置随便。
确认结果：要因
2、要因确认：钢筋末端未切平
确认标准：钢筋端头平齐，无毛刺
确认过程：活动小组成员周八对现场已套丝完成的钢筋端头进行检查，四个班组共600根钢筋，发现10根钢筋端头未平齐有刺毛，合格率较高。
3、要因确认：套筒安装施工工艺不合理
确认标准：《钢筋机械连接技术规程》（JGJ107-2010）
确认过程：活动小组成员对现场套筒安装施工进行检查，发现现场施工工人力矩扳手拧紧随意，甚至有些漏拧。
确认结果：要因
6 效果检验
对已完成的钢筋直螺纹套筒对接全面检查，总体合格率为95%>94%，达到活动目标值。

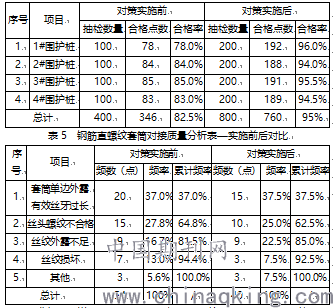

表4 钢筋直螺纹套筒对接质量检查表—实施前后对比
从分析表、饼状图中可知，影响钢筋直螺纹套筒对接施工质量的两个主要问题问题已经解决。
7 巩固措施
小组在总结本次活动成果基础上编写的《提高钢筋直螺纹套筒对接外露丝纹质量施工作业指导书》，目前该指导书已被分公司评为2019年度优秀施工工艺。
小组在编写的《提高钢筋直螺纹套筒对接外露丝纹质量施工作业指导书》过程中还对钢筋直螺纹套筒对接外露丝纹巩固期间施工进行检查，共检查800个点，质量验收合格率95.6%，巩固效果良好。

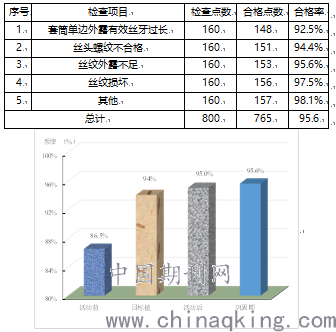

表6 巩固期钢筋直螺纹套筒对接质量调查表
图4 巩固期钢筋直螺纹套筒对接合格率柱状图
8 总结及今后打算
1、专业技术
小组成员通过本次QC活动，分析出影响钢筋直螺纹套筒对接外露丝纹合格率最大的因素就是丝头加工工艺不合理、直螺纹接头安装工艺不合理两个因素，小组通过剥肋滚压螺纹，采用水溶性切削液，低温应掺入15~20％亚硝酸钠；检查钢筋和套筒的丝扣外观质量；带连接套筒的钢筋应固定牢；使用管钳和力矩扳手进行施工等方式有效的提高了钢筋直螺纹套筒对接外露丝纹合格率。
2、管理能力
活动中，小组都是围绕着钢筋直螺纹套筒对接外露丝纹施工实现场施工质量而展开，对于今后类似工程有很大的启发和提高。
参考文献：
[1]贺最荣，杨林. 浅谈钢筋直螺纹套筒连接施工质量控制[J]. 安徽建筑，2012，19（005）：88-89.
[2]陈秀萍. 钢筋工程直螺纹套筒连接施工质量控制要点[J]. 民营科技，2012（07）：339-339.
[3]胡同杰.浅谈钢筋直螺纹连接施工质量控制要点[J].城市建筑，2019，16（21）：197-198.
