周家文 张海超 贺虎
中石化胜利油田分公司鲁胜石油开发有限责任公司 山东东营 257051
摘要：目前油田石油开采过程中，石油从地底抽取出来，伴生的水中会存在大量的颗粒杂物，以及砂石，在污水的排放的过程中需要对污水进行过滤处理，但是现有的过滤装置，网面容易堆积砂石颗粒及其它杂物，现有技术不能够在过滤网工作的同时对过滤网的杂质进行清理。笔者针对这一问题，研制开发了一种油田采油过滤装置，直接解决了这一难题，有益效果明显，具有很高的推广使用价值。
关键词：采油；污水；过滤
1 研究背景
在油田的生产中，原油生产与产出水永远相伴，经常出现需要排放生产污水的情况，无序排放给土壤环保造成威胁，由于石油从地底抽取出来，所以伴生的水中会存在大量的颗粒杂物，以及砂石，在污水的排放的过程中需要对污水进行过滤处理，现有的过滤装置中的过滤网在工作时，水通过过滤网时，水中的杂志被过滤网拦截，过滤网工作时间长了，网面容易堆积砂石颗粒、以及其它杂物，这些杂物会堵塞过滤网孔，需要定期清理过滤网，现有技术不能够在过滤网工作时对过滤网进行清理，所以更换，从过滤装置中取出过滤网清理频率较高。
2 装置的研制
本装置的目的是为了解决现有技术中存在的不能在过滤网工作时对过滤网清理的缺点，而提出的一种油田采油过滤装置。
为了实现上述目的，本装置采用了如下技术方案：
设计一种油田采油过滤装置，包括箱体，箱体顶端固定连接有盖板，箱体侧面固定连接有过滤套筒，过滤套筒底端密封，过滤套筒顶端该有端盖，过滤套筒侧面顶部与箱体之间安装有连通管，连通管将过滤套筒、箱体内侧连通，箱体内侧固定连接有隔板，隔板与盖板相交处开有通孔，盖板顶端开有注水孔，隔板位于注水孔与连通管之间，过滤套筒内安装有转环，过滤网安装在转环内，转环侧面设有外螺纹，过滤套筒内侧设有内螺纹，外螺纹与内螺纹相适配，过滤套筒内放置有清理刷，清理刷位于过滤网上方，清理刷外接固定机构，过滤套筒侧面连通有排水管，转环连接有动力机构。
固定机构包括固定杆、弹簧、定位块，固定杆一端与清理刷固定连接，固定杆另一端穿过端盖与定位块固定连接，弹簧位于固定杆外侧，弹簧的两端分别与端盖、定位块固定连接，定位块与端盖之间安装有导向机构。
导向机构包括导向杆、密封圈，导向杆的一端与定位块固定连接，导向杆的另一端穿过端盖延伸至过滤套筒内侧。
动力机构包括电机、固定块、连接杆，固定块位于转环内侧底部，固定块与转环固定连接，连接杆的一端与固定块固定连接，连接杆的另一端与电机输出端固定连接，过滤套筒密封的一端底部安装有推动机构。
推动机构包括横板、复位弹簧、两个滑槽、两个滑块、凹形架，两个滑槽位于凹形架中两个凸出部分相对的一侧，滑块位于滑槽内，横板侧面与两个滑块之间固定连接，复位弹簧的两端分别与过滤套筒密封的一端、横板固定连接，电机固定安装在横板顶端。
转环顶端开有放置孔，过滤网位于放置孔内，放置孔内紧密配合有固定环，过滤网位于固定环与转环之间。
本装置提出的一种油田采油过滤装置，有益效果在于：
本装置通过设置转环、过滤套筒、过滤网、清理刷、电机、连接杆、固定块，通过电机带动转环在过滤套筒内旋转，使得过滤网能够相对过滤套筒移动，过滤网触碰清理刷，通过清理刷清理过滤网上的杂物。
3 装置附图说明

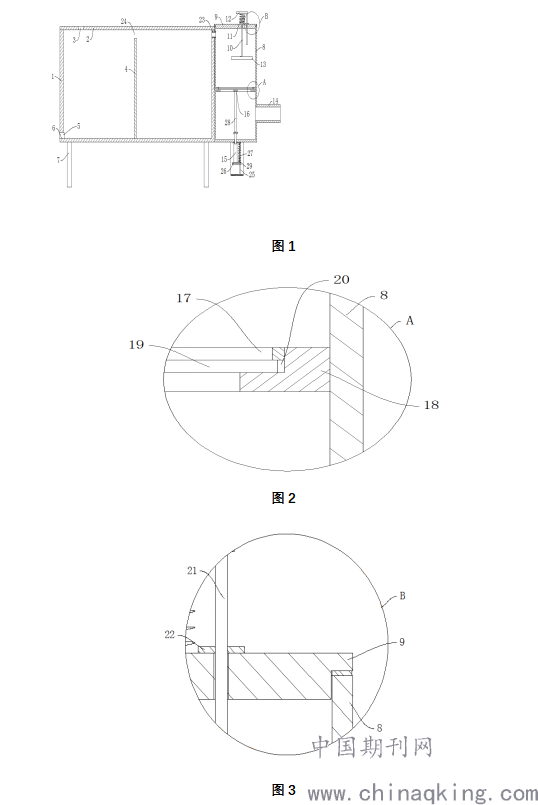

图1为一种油田采油过滤装置的剖视图；
图2为图1在A处的局部放大图；
图3为图1在B处的局部放大图。
.png)
附图标记说明：
图中：箱体1、盖板2、隔板3、4、密封块5、贯穿孔6、支撑腿7、过滤套筒8、端盖9、固定杆10、弹簧11、定位块12、清理刷13、排水管14、电机15、固定块16、固定环17、转环18、过滤网19、放置孔20、导向杆21、密封圈22、连通管23、通孔24、滑槽25、横板26、复位弹簧27、连接杆28、凹形架29。
4 具体操作方法
下面将结合本装置实施例中的附图，对本装置实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本装置一部分实施例，而不是全部的实施例。
实施例一
参照图1-3，一种油田采油过滤装置，包括箱体1，箱体1顶端固定连接有盖板2，盖板2与箱体1为一体结构，箱体1侧面固定连接有过滤套筒8，过滤套筒8底端密封，过滤套筒8顶端该有端盖9，过滤套筒8侧面顶部与箱体1之间安装有连通管23，连通管23将过滤套筒8、箱体1内侧连通，箱体1底端固定连接有支撑腿7，箱体1侧面底部开有贯穿孔6，贯穿孔6内插有密封块5，通过密封块5与贯穿孔6能够对箱体1内积累的沉淀物进行清理。
箱体1内侧固定连接有隔板4，隔板4与盖板2相交处开有通孔24，盖板2顶端开有注水孔3，隔板4位于注水孔3与连通管23之间，过滤套筒8内安装有转环18，过滤网19安装在转环18内，转环18侧面设有外螺纹，过滤套筒8内侧设有内螺纹，外螺纹与内螺纹相适配，过滤套筒8内放置有清理刷13，清理刷13位于过滤网19上方，清理刷13外接固定机构，过滤套筒8侧面连通有排水管14，转环18连接有动力机构。
转环18顶端开有放置孔20，过滤网19位于放置孔20内，放置孔20内紧密配合有固定环17，过滤网19位于固定环17与转环18之间，通过固定环17对过滤网19进行固定。
实施例二
参照图1、3，作为本装置的另一优选实施例，在实施例一的基础上固定机构包括固定杆10、弹簧11、定位块12，固定杆10一端与清理刷13固定连接，固定杆10另一端穿过端盖9与定位块12固定连接，弹簧11位于固定杆10外侧，弹簧11的两端分别与端盖9、定位块12固定连接，定位块12与端盖9之间安装有导向机构弹簧11与定位块12、固定杆10使得在过滤网19挤压清理刷13时，清理刷13可以向上运动。
实施例三
参照图1、3，作为本装置的另一优选实施例，在实施例二的基础上导向机构包括导向杆21、密封圈22，导向杆21的一端与定位块12固定连接，导向杆21的另一端穿过端盖9延伸至过滤套筒8内侧，通过导向机构避免定位块12相对端盖9转动。
实施例四
参照图1，作为本装置的另一优选实施例，在实施例一的基础上动力机构包括电机15、固定块16、连接杆28，固定块16位于转环18内侧底部，固定块16与转环18固定连接，连接杆28的一端与固定块16固定连接，连接杆28的另一端与电机15输出端固定连接，过滤套筒8密封的一端底部安装有推动机构，电机15外接电源，通过动力机构使得转环18能够相对过滤套筒8转动。
实施例五
参照图4，作为本装置的另一优选实施例，在实施例四的基础上推动机构包括横板26、复位弹簧27、两个滑槽25、两个滑块、凹形架29，两个滑槽25位于凹形架29中两个凸出部分相对的一侧，滑块位于滑槽25内，横板26侧面与两个滑块之间固定连接，复位弹簧27的两端分别与过滤套筒8密封的一端、横板26固定连接，电机15固定安装在横板26顶端，当电机15位于最低处时，过滤网19位于排水管14上方，推动机构使得电机15能够相对过滤套筒8密封的一端相对运动。
与现有技术相比，本装置提出的一种油田采油过滤装置，有益效果在于：
本装置通过设置转环、过滤套筒、过滤网、清理刷、电机、连接杆、固定块，通过电机带动转环在过滤套筒内旋转，使得过滤网能够相对过滤套筒移动，过滤网触碰清理刷，通过清理刷清理过滤网上的杂物。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：周家文，男，1985年10月参加工作，采油技师，目前从事油气田开发工作。
