Ka 波段多通道超薄型 T/R 组件的实现

发表时间:2020/9/24   来源:《科学与技术》2020年14期   作者:沈端 孙安锋 李丽华
[导读] 介绍了一种Ka波段八通道超薄型T/R组件的电路原理设计和实现

        沈端  孙安锋  李丽华
        南京国博电子有限公司,江苏,南京,210016
        摘要:介绍了一种Ka波段八通道超薄型T/R组件的电路原理设计和实现。GaAs MMIC、微型同轴结构、微型插针、高密度多层布线技术的应用有效减小了组件的体积和重量;组件内部通过合理的力学结构设计,增加了组件的抗形变能力,并最终实现了高可靠性的多通道Ka波段八通道超薄型T/R组件。
        关键词: T/R组件;Ka波段;超薄型;小型化;高可靠性


1 引言
        相控阵T/R组件由于具有扫描速度快、控制灵活、幅度和相位连续可调等优点,正获得越来越广泛的应用。在毫米波有源相控阵体系中,每幅相控阵天线均包含成百上千个T/R通道,每一辐射单元的高功率产生、低噪声放大以及幅相控制均由独立的T/R通道来实现,同时,由于相控阵体系自身体积和供电电源的限制,对毫米波T/R组件的的体积提出了严格的要求 [1-2]。
        本文介绍了一款Ka波段八通道超薄型T/R组件的设计及实现,对组件关键指标进行分解、仿真设计并实测。组件具有较薄的Z向尺寸、较高的抗形变能力、较好的性能指标。
2组件设计
2.1 电路原理
        T/R组件由8通道收发支路和2个一分四功分网络构成。每个通道包含六位移相器、五位衰减器、收发开关、限幅器、低噪声放大器以及功率放大器等器件,由于小型化的要求,组件内部器件均采用MMIC芯片构成。

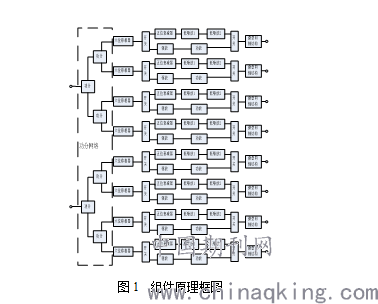

        T/R的原理模型见图1。
        组件每个通道包含数控移相器、收发切换开关、低噪放、数控衰减器、发射驱放、发射末级放大器等元器件。
        组件实现的功能有:(1)实现收发分时切换工作;(2)单通道独立移相衰减;(3)单通道独立功率放大和低噪声接收。


图1  组件原理框图
        发射支路要求输出功率≥400mW,接收支路要求单通道增益≥19,带内平坦度±2dB,噪声系数≤4.5dB,组件重量≤20g。
        组件要求实现小型化、超薄型设计,尺寸要求:60mm×35mm×3.3mm。
2.2 仿真计算
        根据设计要求,对组件内功分网络采用微带电路方式实现。在各种微带功分器中,Wilkinson 功分器由于其结构简单、易于实现,具有良好的电特性等因素,被广泛地应用于微波和毫米波电路系统中。为提高集成度,减小馈电收发组件体积,将采用低损耗微带板结合GaAs工艺技术的功分器的方式,实现毫米波一分四功分网络设计。

         图2  功分网络模型图
        图2为毫米波一分四功分网络模型,该功分网络仿真结果为插损-7.2~-7.9dB,驻波S11≈1.9,S22、S33≈1.4。

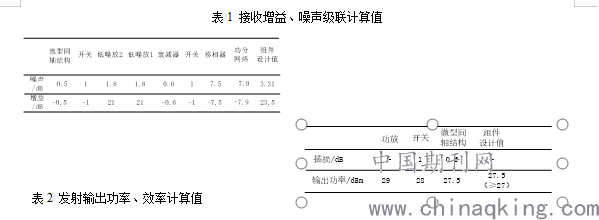

        接收支路的级联计算指标见表1所示,单通道增益设计值23.5dB左右(包含功分器损耗),噪声系数设计值3.31dB。发射支路的级联计算指标见表2,发射功率设计值≥27.5dBm。
表1 接收增益、噪声级联计算值




表2 发射输出功率、效率计算值
2.3 结构和热仿真
        组件需要在长为60mm,宽为35mm尺寸内实现八个收发独立通道,这要求组件内部采用大量裸芯片以提高封装密度,同时对对组件进行密封设计,以隔绝外部恶劣的工作环境影响,保证其长期可靠性和稳定性。外壳采用激光封帽的方式。在选择结构材料时统筹考虑了强度、成本、重量、加工性、热和电性能要求等方面综合因素。由于要求重量轻、传热快,同时要求结构所用材料能够易于加工,选择铝作为主体材料[3]。
        由于组件Z向尺寸为3.3mm极薄,组件的主要热源来自与功率放大模块的热耗,系统采用风冷方式进行散热,采用热仿真软件计算管芯温度,当风冷控制壳温稳定在70℃时,组件的管芯温度小于96.1℃,如图3所示,该结构方案能够很好的实现热控制[4]。

图3  热仿真图
        组件采用了大量的裸芯片以提高组件封装密度,因此必须对组件进行密封设计。模块外壳选用铝材料,封帽方式采用激光封帽。可以保证其稳定性和长期可靠性。
3 组件的实现
        Ka波段多通道超薄T/R组件的制作实物如下图4所示。组件RF端口为微型同轴接口,电源与控制端口为微型插针接口。

图4  T/R组件实物图

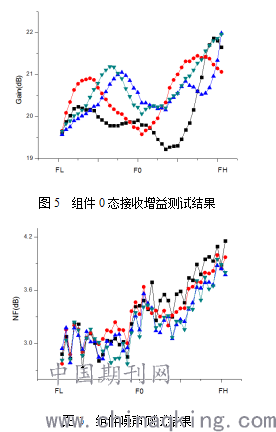

        接收通道0态增益和噪声系数测试结果如图5、6所示,增益在19dB~22dB,噪声系数2.6dB~4.2dB,满足指标设计要求。

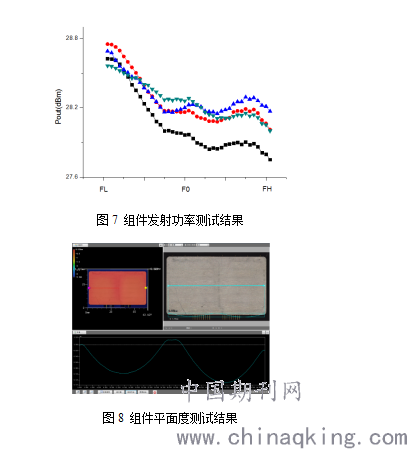

        发射通道测试结果如图7所示,输出功率在27.6dBm~28.8dBm之间。组件底部平面度测试结果如图8所示,为0.137mm,平面度指标较好。


4 结论
        本文介绍了一种Ka波段八通道超薄T/R组件的电路原理设计和实现。通过内部结构合理设计、技术指标的合理分配,设计并制作了样品实测,来验证指标中增益、噪声、功率、平面度等指标。多通道组件在满足所有技术指标的同时,最终实现的体积仅为60mm×35mm×3.3mm、重量仅15.9g。
参考文献:
[1]石星. 毫米波相控阵雷达及其应用发展 [J]. 电讯技术,2008(1):6-12.
[2]胡春明,周志鹏,严伟. 相控阵雷达收发组件技术 [M]. 北京:国防工业出版社,2010.
[3]张维,张均华. 毫米波T/R子阵研究与设计[J]. 电子与封装,2016,16(9):28-30.
[4]盛重.功放芯片热分析及散热片结构优化[J].电子与封装,2015(2):44-48.
