潘建民
浙江省特种设备科学研究院 浙江杭州 310012
摘要：随着经济社会的发展，杂物电梯的使用范围越来越广，学校、医院、图书馆、银行等都离不开它。尽管杂物电梯相关标准都很齐全，对它的安全性要求也很高，但杂物电梯事故也时有发生。杂物电梯门锁在电梯检验中是重点检验的项目，因为门锁的安全可靠直接影响使用者的人身安全。基于杂物电梯门锁在弹簧失效时重力会导致开锁及门锁在开门状态下锁紧验证装置保持在动作位置的情况，本文针对上述问题对门锁进行受力分析，发现门锁存在问题的原因，并结合标准要求提出了整改方案，并指出对杂物电梯门锁检验的相关注意事项。
关键词：杂物；电梯；门锁；检验
1杂物电梯门锁设置的要求
在GB25194—2010《杂物电梯制造与安装安全规范》中对杂物电梯门锁的锁紧是这样规定的:当杂物电梯额定速度大于等于0.63m/s、开门高度大于等于1.2m且层门地坎距地面高度大于等于0.70m，门锁锁紧不用电气证实，层门的锁紧也不需要在轿厢移动之前进行。但当杂物电梯轿厢驶离开锁区域时，门锁的锁紧元件应该自动关闭，而且除了正常锁紧位置外，不管验证层门关闭的电气开关是否有效，都应至少有第二个锁紧位置。如果杂物电梯的门锁不符合以上任何一个条件，则层门门锁应符合GB7588—2003《电梯制造与安装安全规范》或GB21240—2007《液压电梯制造与安装安全规范》的规定[1]。而GB7588—2003和GB21240—2007对门锁锁紧的要求一样：轿厢运动前应将层门有效地锁紧在关门位置上，只有在锁紧元件啮合至少为7mm时轿厢才能启动。并且规定每个层门都应当设置门锁装置，其锁紧动作应当由重力、永久磁铁或者弹簧来产生和保持，即使永久磁铁或者弹簧失效，重力亦不能导致开锁。锁紧元件的啮合应能满足在沿开门方向施加300N力的情况下，不会降低锁紧有效性。
2设置验证锁紧的电气安全装置的问题
关于验证门锁紧的电气安全装置，在JG135—2000《杂物电梯》中是未作要求的。因此目前许多新出厂的电梯，还只设置验证层门闭合的电气安全装置而未设置验证锁紧的电气安全装置。这主要是由于杂物电梯大部分是手动门，层门的开启主要是依赖固定在轿厢上的撞弓来弹开门球，而门球带动锁钩脱离。当电梯到达召唤的层站，使用人员在层门外可进行手动开门。当电梯离开服务层站时撞弓离开门球，锁钩在弹簧作用下锁住层门，该服务层站外操作人员则无法打开层门[2]。当轿厢在从停靠层站到服务层站运行过程中所经过的每个层站，其锁钩都经历过一次轿厢上撞弓撞及门球带动锁钩脱离的动作，因此如果在门锁上直接装验证锁紧的电气安全装置，那么只要门球带动锁钩脱离，电梯就会立即停止运行，因此电梯就不能正常使用。这也是目前许多制造企业未设置验证锁紧电气安全装置的原因。
有一种门机机构，其层门门锁的锁钩处可以设置验证锁紧的电气安全装置，同时锁紧的电气安全装置的设置满足“…由锁紧元件强制操作而没有任何中间机构，应能防止误动作，必要时可以调节”的要求。其撞弓虽固定在轿厢上，但受电磁铁控制能实现前后移动，其工作原理大致如下：在电梯运行过程中，固定在轿厢上撞弓不会碰及轿厢所经历层站的门锁，因此其门锁回路不会断开，当轿厢停靠所需服务层站时，操作人员按动另设于层门外的开门按钮，电磁铁得电，撞弓在电磁铁带动下前移，弹开门球，而门球带动锁钩脱离，此时门锁电气回路断开，层站外操作人员则可进行开关门操作，电磁铁得电一段时间后，延时失电，撞弓则会后移，只要手动关闭层门，层门锁钩在弹簧作用下锁住另一扇层门，则电梯的门锁电气回路就会接通。当操作人员完成该层站的操作后，手动关闭层门，则此时电梯就满足运行的所有条件，电梯能应答所有召唤。
因此检验人员在对此类验证锁紧电气安全装置检验时应该注意：第一，门锁的锁紧元件啮合不小于7mm，验证锁紧的电气安全装置才能接通；第二，验证锁紧的电气安全装置由锁紧元件强制操作而没有任何中间机构。
3锁紧弹簧的失效会导致可能的开锁问题
标准中对门锁的锁紧机构要求是能达到“锁紧元件的啮合应能满足在沿着开门方向作用300N力的情况下，不降低锁紧的效能”、“应由重力、永久磁铁或弹簧来产生和保持锁紧动作”、“即使永久磁铁（或弹簧）失效，重力亦不应导致开锁”等[3]。在检验中可以拆除弹簧，模拟当锁紧弹簧失效时的状况，这样来检查锁钩的重力会导致锁紧装置脱开。对于此类钩锁装置，如果锁钩重心位置布置不合适，极可能会发生弹簧失效时重力导致开锁的可能。
4案例分析
在检验过程中，发现某制造单位设计的门锁锁紧电气验证装置存在设计缺陷。该装置作为一个整体安装于井道壁上，在层门锁紧情况下，锁紧电气验证装置工作情况如图1(a)所示。从图中可以看出，一个触点连接着电磁阀与机械锁钩，另一个触点则安装在一固定在井道壁的铁片上。然而，当层门打开，门锁未锁紧的情况下，发现门锁锁紧电气验证装置依然处于接通的状态，如图1(b)所示。如果副层门的闭合验证开关出现粘连或短接的情况下，电梯就可以在开门的情况下，响应外呼正常运行，很容易发生挤压或剪切事故。
.png)

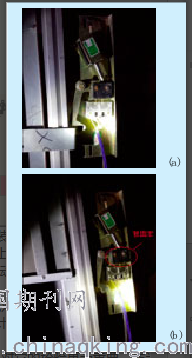

图1门锁锁紧电气验证装置1
从这个实例中可以看出，虽然形式上层门门锁锁紧有电气验证装置，但是不符合技术标准的要求，锁紧电气验证装置应当只有在门锁锁紧的情况下才能接通。该装置设计初衷是通过电磁阀的通、断电情况来控制层门锁钩的动作及锁紧电气验证装置的通、断电情况。从图中可以看到，该门锁锁紧电气验证装置存在两方面的缺陷：(1)电磁阀没有正常工作，电磁阀拉杆在层门打开的情况下应往上提拉，带动门锁锁钩及上方触点脱离动作位置；(2)上方触点(黑色触点)为固定状态，如图1(b)所示，无论电磁阀怎么动作，都不会带动其动作。所以，无论门锁有无锁紧，该锁紧电气验证装置将一直处于接通状态[4]。
杂物电梯的层门锁紧状态严重影响电梯的使用安全性。只有正确理解标准和检规对层门门锁锁紧，特别是锁紧电气验证装置的结构要求，才能更好地消除隐患、降低风险。对门锁锁紧装置的设计、安装和检验具有一定的指导意义。
总而言之，杂物电梯门锁作为重要的安全部件，直接影响杂物电梯的安全性能，对它的检验更为重要。作为检验员，首先应加强对标准和检规的理解，正确认识层门锁的机械结构、动作原理和锁紧电气验证装置的结构型式，其次检验中要把握检验要点，认真分析其工作原理，对于型式试验合格产品，也不能麻痹大意，必须认真核对，严格按照TSGT7006—2012的要求及检验方法，对门锁进行检验，才能更好地消除隐患、降低风险，确保杂物电梯的正常运行。
参考文献
[1]高峰，严亨，许来，褚娜娜，蒋敬德.一种多功能电梯检测游标尺的设计[J].中国电梯，2019，30(05):47-49.
[2]吴晗，孙超.电梯门系统检验常见问题分析[J].中国新技术新产品，2019(03):67-68.
[3]阮一晖，洪伟，蒋晓梅.基于物联网技术的电梯门锁实时监控系统[J].中国电梯，2019，30(01):39-40+62.
[4]先本均，江信林，廖禹帆，钟承启，梁文.浅谈电梯门锁装置的检验[J].中国新技术新产品，2018(05):144-145.
