浅谈电力安全监察工作解决问题的步骤与方法

发表时间:2020/9/24   来源:《当代电力文化》2020年12期   作者: 李光耀
[导读] 在新时期背景下,电力安全管理的内容和形式都
        李光耀
        国网黑龙江鸡西市郊区农电局有限公司
        【摘  要】在新时期背景下,电力安全管理的内容和形式都较以往更为复杂,相应电力安全监管理的要求也更加严格。而做好电力安全监察工作,是确保电力安全的重要措施之一,以下本文将结合具体案例,就电力安全监察工作中解决问题的步骤与方法进行简要分析,以期为相关行业工作者进一步了解电力安全监察工作提供些许参考。
        【关键词】电力;安全监察;问题;解决步骤与方法
        电力生产是一项具有一定危险性的工作,在实际生产过程中,必须秉持安全第一的原则,做好全周期安全监督,严格按照相关的安全规范执行各项操作,这样才能促进电力企业的长期稳定发展。而在安全监督管理过程中,会遇到各种各样的问题,对此需要具体情况具体分析,采取合理的问题排查方法明确问题根本原因,以提高问题解决质量。
        1工程概况
        本文主要针对某电力生产企业所使用的一台2000KVA/10.5/0.4KV干式变压器进行安全监督管理分析,该变压器设备目前因为生产任务不足而处于轻载运行状态,机器实际负荷为额定荷载的33%左右,但是实际耗电量却比较高,监测显示无功功率超过有功功率,设别运行存在异常,采取常规措施后发现问题未得到改善,后执行一系列其他处理步骤。
        2电力安全监察工作解决问题的步骤与方法分析
        2.1电容补偿容量分析
        电容补偿容量不足会使变压器形成过多的无功损耗,基于此,本次问题处理和解决过程首先对该可能性进行了排查分析。具体步骤如下:
        2.1.1分类统计电力企业用电设备
        统计后发现,该厂电感性类设备数量较多,电路也主要呈现感性特征。根据企业所提供数据显示,该电力系统原本的无功功率损耗投入补偿量为 800KVAR,但是实际上设备运行消耗的有功功率仅为528KW,与无功补偿数值相差比较大,经计算得出,系统的自然功率因数为0.8.如果按照实际有功功率进行补偿,只需要220KVAR无功损耗量即可,显然,该电力系统当前的无功损耗补偿容量是十分充足且有剩余的。
        2.1.2线路压降引起的线损情况分析
        线路压降是引起用电线路线损,导致功率损耗的另一原因。该电力企业厂区的用电线路主要分布于配电中心附近,最远布置距离大概为250米左右,配电中心供出电压为0.4KV。问题排查方法如下:在全厂满荷载运行的情况下爱,对配电中心末端负载值最大的一组用电设备进行线路电压测量,测量结果显示,该线/相电压值为385V/230V,电压数据在额定的合理范围内,由此可以说明,系统变压器线路电压正常,不存在线损问题,无功功率的损耗原因还需进一步确认。
        2.1.3无功补偿装置检查
        无功补偿装置工作是否正常,关键在电流取样的接线是否正确经过检查接线无误,接着对无功补偿装置进行试验操作,结果运行程序正确;考虑到用户的用电设备中有变频调速电动机、整流电热炉,它们对电路产生5、7次谐波影响,亦会造成无功补偿装置误动作,于是用谐波检测仪测试电压波形,结果:5、7次谐波比例含量极小,波形接近正弦基波,通过检查分析低压无功补偿装置工作正常。
        2.1.4用电量参数分析
        如果上述几项问题排查均无问题,则需要进一步对用电量参数进行分析,剖析其计量失实现象。众所周知,电力变压器输送的电能经电路所消耗的总电量为视在功率S(KVA),视在功率S由二部分组成,一部分为有功功率P(KW),另一部分为无功功率Q(KVAR),它们之间的关系用数学公式表达:
        P=S*COSΦ(1)式;
        Q=S*SINΦ(2)式;

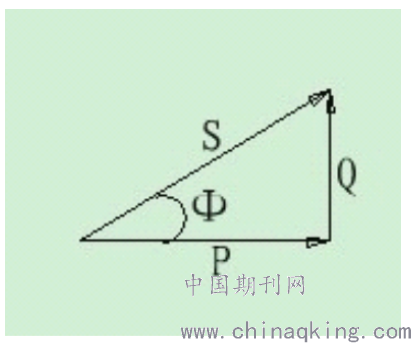

        二个公式中的Φ角是它们之间组成的向量图形其中的一个夹角,如图一所示;这个夹角Φ叫电压与电流的相位差。当夹角Φ变化引起COSΦ功率因数的变化,从而引起P与Q的大小变化,还会影响交流电路的负载性质变化。经过前三步的检查,该企业出现无功功率数值大于有功功率数值的现象引发原因不是0.4KV低压则电容补偿容量不足所造成的,于是将检查的重点放到10.5KV高压则的二次计量电路上。

         图一
        2.2 10.5KV高压则二次计量元件接线错误造成无功功率测量值大

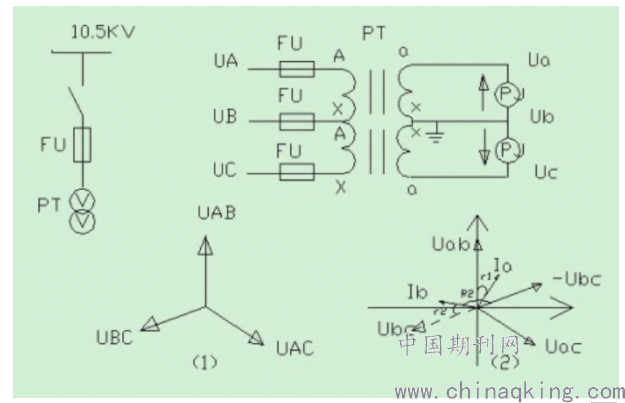

        用户计量装置设置在10.5KV高压则二次计量电路上,其接线形式为:电流取样接线采用两相式不完全星形联接;电压取样接线采用双V形联接,电度表采用三相三线综合型电表;如图二所示为电压接线电路。两只PT付边线圈抽头的连接是同名端与同名端连接,这样令各相电压次序变乱,对无功功率数值的量度造成很大的误差。当检测PT付边线圈各组抽头线电压值,发现Uab=-Ubc=97V;Uac=0V,这组数据说明无功功率测量值大的原因,是二次计量元件(PT)接线错误造成电度表测量值出现严重误差。

         图二
        那为什么PT付边两组线圈抽头连接错误,会造成无功功率的测量值产生如此严重的误差呢?在此用交流电矢量分析法解析其中的道理。图二(2)所示是PT付边线圈运行时电压矢量的排列次序,图中电流矢量Ia和Ib由电流互感器CT产生,移植到本图上起参照分析比较的作用。对图二(2)的观察我们理解到:若PT付边线圈抽头连接正确,对应的电压电流矢量排列次序如图二(2)所示:Uab-Ubc(虚线部分)-Uac;而且Uab超前Ia(r1)度角,Ubc超前Ib(r2)度角;电路显示感性负载,电路无功功率的测量正常。当PT付边线圈抽头连接错误,排列次序变乱如图二(2)所示:原来线电压Ubc应该在第3象限位置,现移到第1象限方向相反如图中的-Ubc,原Ubc超前Ib(r2)度角却变成-Ubc滞后Ib(R2)度角;此时电压次序为:-Ubc-Uab,Uac=0;Uab超前Ia(r1)度角;而Ib原滞后Ubc(r2)度角,现变为Ib超前-Ubc(R2)度角,此时电路显示容性负载假象;这样无功电度表错误地记录这种状态下的数据,造成无功损耗测量值增大。
        3结语
        随着电气化时代的来临,电力资源的需求量越来越大,应用范围也越来越广,这给电力企业带来了前所未有的发展机遇,但是与此同时,也带来了更多的挑战和问题。为了能够准确判断问题原因,并采取积极有效的措施加以解决,相关安全监督工作人员必须对此给予正确而全面的认知,在充分了解这些问题的基础上做好对应的安全监察确认工作,这样才能确保电力企业的长效健康发展。

        参考文献
        [1]王永新. 对电力安全监察工作中常见问题及对策的思考[J]. 中国科技博览, 2015(34):304-304.
        [2]邓天培. 关于当前电力安全监察工作现状及其创新发展对策[J]. 大科技, 2016, 000(020):82-83.
        [3]迟鑫磊. 供电企业电力安全监察工作面临的挑战及对策[J]. 经济技术协作信息, 2019(20):97-97.
        [4]刘宏猷. 浅谈安全监察工作在电力安全生产中的方法[J]. 电子工程学院学报, 2019, 008(010):P.167-167.
