刘博
邹平县宏旭热电有限公司
摘要：钢丝绳在起重机械、电梯、锅炉炉膛检修升降平台中，供提升、承载之用，钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。同时，由于钢丝绳作业环境恶劣、维护保养不到位、工作长度缺陷不易发现容易导致安全事故的发生。本文结合相关国家标准，从钢丝绳的使用、保养与维护、报废方面进行相应的介绍，以规范钢丝绳的日常安全管理工作。
关键词：起重机械；钢丝绳；保养；报废
1 钢丝绳的使用
1.1 钢丝绳的选择
在实际选择中起重机械钢丝绳的选择除根据工作级别选择有足够破断拉力的最小钢丝绳直径外，还应根据设备的使用环境、使用频次、卷筒型式、滑轮槽型等选择适当的钢丝绳。一般情况下，纤维绳芯钢丝绳只限在单层卷绕卷筒上使用，为使钢丝绳使用寿命达到最长，应采用钢丝绳单层缠绕卷筒。对于带绳槽的卷筒，底层钢丝绳可以正确卷绕，绳槽在一定程度上支撑钢丝绳，可降低单位接触压力，所选钢丝绳直径与卷筒绳槽尺寸，特别是绳槽节距应有正确对应的匹配关系。
1.2 钢丝绳的安装
（1）更换钢丝绳前需将旧钢丝绳拆除。首先拆除行车吊钩限位，将吊钩放至地面。行车上的工作人员拆除卷筒两端的钢丝绳固定压板，用尼龙绳将两个绳头放下，配合地面上的工作人员将旧钢丝绳从滑轮组里拉出来，放置在指定区域盘好。在此期间地面、行车的工作人员要和行车司机沟通到位，要格外注意行车的操作，防止发生人身伤害。新钢丝绳从卷盘上拆下后不可立刻安装，必须完全伸展进行“卸劲”，消除应力，防止吊钩起吊时造成多根钢丝绳缠绕、打结。
（2）25/80T行车副钩滑轮组由4个动滑轮和3个定滑轮组成。其中定滑轮安装在钢丝绳滚筒下方，动滑轮安装在吊钩上。安装钢丝绳时，用尼龙绳将新钢丝绳一头拉至行车上从中间的定滑轮上穿过后拉下来，将钢丝绳的两个绳头同时从中间两个动滑轮的同一侧穿过后，再依次穿过其他定滑轮和动滑轮（钢丝绳除第一次从定滑轮上穿下来时形成交叉外，其余均围绕动、定滑轮绕圆）。最后将绳头拉至卷筒上用压板将其固定牢固，注意两个压板之间的钢丝绳要留好安全弯，检查钢丝绳是否有松动。
（3）紧固好钢丝绳后，进行升钩调试，检查吊钩是否晃动、打转，如存在以上情况必须将钢丝绳放下来重新“卸劲”。升钩动作正常后，反复进行升降钩操作，以消除钢丝绳应力，使其紧密的贴合在滚筒上，消除跳槽隐患。钢丝绳安装完毕后，复装好吊钩上下限位。新更换的钢丝绳必须经1.25倍的静拉试验合格后，方可使用。滑轮绳槽的有效直径宜比钢丝绳公称直径大5～10%，且至少比新钢丝绳的实际直径大1%。

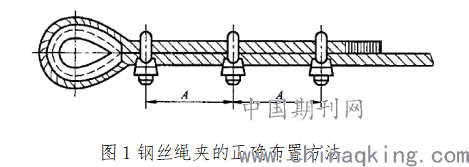

（4）钢丝绳夹的安装。①钢丝绳夹应按图1所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾股上，钢丝绳夹不得在钢丝绳上交替布置。
.png)

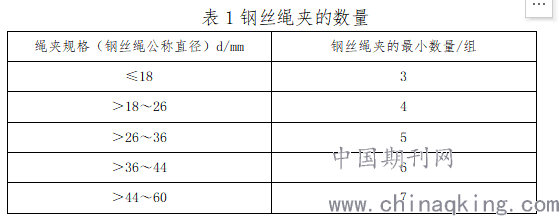

②每一连接处所需钢丝绳夹的最少数量，见表1。
③钢丝绳夹之间的距离A等于6～7倍钢丝绳直径。
.png)
（5）如果可能，新钢丝绳在设备上投入使用前，设备最好在低速、低载荷（约10%额定工作载荷）条件下，对钢丝绳循环运转一定次数进行“磨合”，确保新钢丝绳及其附件调整到适应实际工作状态。但是不允许在满负荷或超负荷条件下对钢丝绳进行“磨合”。
2 钢丝绳的保养与维护
钢丝绳的维护和保养应参照起重机制造商或钢丝绳制造商或供货商提供的有关钢丝绳的使用说明进行。
2.1 钢丝绳的保养
应根据起重机的类型、使用频率、环境条件和钢丝绳的类型对钢丝进行维护。在钢丝的寿命期内，在出现干燥或腐蚀迹象前，定期为钢丝绳润滑，尤其是经过滑轮和进出卷筒的区段以及与平衡滑轮同步运动的区段。钢丝绳的润滑材料应与钢丝绳制造商提供的初期润滑材料兼容，还应具有渗透性。
2.2 钢丝绳的检查
对每根钢丝绳，都应沿整根长度进行检查。对超长钢丝绳，可以对工作长度加上卷筒上至少5圈的钢丝绳进行检查，还要检查钢丝绳在卷筒和滑轮上的位置，确保钢丝绳没有脱离正常的工作位置。外观检查方法以手感和目测检查为主，必要时使用工具进行测量、计算。
3 钢丝绳的报废基准
由于劣化通常是钢丝绳同一位置不同劣化模式综合作用的结果，检查人员应进行“综合影响”评估。造成钢丝绳在使用中报废的主要原因是疲劳、腐蚀、磨损和机械损伤，具体损伤形式及报废基准如下。
3.1 可见断丝
.png)
3.2 直径减小
用公称直径百分比表示的直径等值减小，用式（2）计算。
.png)
············（2）
式中：
Dref——钢丝绳的非工作区段在钢丝绳开始使用后立即测量的直径；
dm——实测直径；
d——公称直径。
纤维芯单层股钢丝绳Q≥10%即报废
3.3 局部减小
如果发现钢丝绳直径有明显的局部减小，如由绳芯或钢丝绳中心区域损伤导致的直径局部减小，应报废该钢丝绳。
3.4 断股
如果钢丝绳发生整股断裂，则应立即报废。
3.5 畸形和损伤
钢丝绳失去正常形状而产生的可见形状畸变都属于畸形。畸形通常发生在局部，会导致畸形区域的钢丝绳内部应力分布不均匀。畸形和损伤常见的表现形式有：波浪形、笼状畸形、绳芯或绳股突出或扭曲、钢丝的环状突出、绳径局部增大、局部扁平、扭结、折弯、热和电弧引起的损伤等多种模式，只要钢丝绳自身的状态被认为是危险的，就应立即报废。
4 结论
（1）钢丝绳应按照厂家使用说明书进行定期润滑，钢丝绳的润滑材料应与钢丝绳制造商提供的初期润滑材料兼容，还应具有渗透性。
（2）起重机使用过程中应注意使钢丝绳与其它物体保持一定距离，防止碰磨钢丝绳，吊装重物时禁止斜拉硬拽。
（3）定期检查应全面细致并记录可见断丝的数量及外观变形情况，必要时测量其直径计算直径等值减小百分比。
（4）炉膛检修升降平台使用完毕后应对提升钢丝绳和安全钢丝绳进行全面检查及涂油，并包覆遮盖使其免受灰尘及高温影响。
（5）重点检查钢丝绳在卷筒上的固定部位的断丝情况。
（6）钢丝绳出现功能劣化要严格执行报废标准。
参考文献
[1]金凤廷.起重设备用钢丝绳的保养、检查及报废标准[J].交通标准化,1987.
