郑 平
华东送变电工程有限公司 上海嘉定 201803
摘要：本文针对输变电行业的需要，提出一种基于泛在电力物联网框架体系的特高压线路施工BIM技术管理平台，详细论述其BIM数字化平台设计、电脑前端综合功能以及基于BIM平台的安全风险管理和重大设备管理，通过手机管理能够查阅和处理，大幅度提升管理的水平和智能化化程度。
关键词：泛在电力物联网；BIM技术平台；电脑前端功能；安全风险管理；重大设备管理
1.前 言
我国电力工业规模发展速度世界瞩目。目前我国发电、用电仍在以每年超过 10%的速度迅速增长。电力工业快速发展带动了电力基础建设热潮。超高压变电站是超高压输电线路的重要组成部分，是电网的枢纽中心。这种变电站钢结构比较特殊，加工质量要求高。笔者根据产品特点和加工要求，结合实际工程项目，探讨加工过程中的各种难点以及解决办法。
2.建模步骤及标准
（1）根据变电站的总平面图正确创建轴线。需要注意的是，坐标 X 和 Y 输入的是相对尺寸，而 Z 输入绝对尺寸。Z 轴尺寸中应包含各标高面，以方便创建标高面视图，也便于核查、出图。创建轴线之后应立即进行状态设置。对于复杂模型，需要为不同部分单独设置一种状态，然后指 派给不同的技术员去建模，以便后期进行显示过滤、材料统计和螺栓统计，使整个工作流程比较清 晰、有条理。如在项目中 A 型支架分有 GZ-1 等共五种类型，笔者为每种支架单独设置一种状态，这样对于后续的工作非常方便。三角横梁和其他部分的设置类似。
（2）创建和设置工作视图
接下来是创建各轴线和标高面的工作视图。视图命名方式没有统一标准，可根据本企业有关规定执行。为了便于建模过程中精确捕捉零部件的各种点，轴线视图属性通常设置为平面和线框表示，同时适当调节视图平面的可见深度。若模型很复杂，就需要创建大量视图，此时统一视图命名规则十分重要，不宜太个性化。
（3）主构件和次构件建模
该阶段要把主要杆件如主梁、次梁、支撑等在软件中正确搭建。需要考虑最多的是碰撞校核，其次是现场安装的便利性、车间加工和工件运输的便利性。建模前应认真阅读理解节点详图，掌握图中所有构件规格、材质、位置、标高、工作点表面处理、螺栓大小和等级等信息，做到心中有数。下一步是确定编号规则。模型中零件及构件的编号对出图效率、工厂装配、工地安装有很大影响，出图时会频繁用到过滤功能，对编号的过滤也会经常用到，因此，对零件及构件的合理编号会提高出图效率，也便于车间加工和装配。
（4）管法兰节点
可用 124 号系统节点。每个工程都会有多种不同管法兰节点，建议每种节点属性设置另存一个文件，以方便后续工程读入。
（5）圆管相贯节点
可用 23 号系统节点。先选主管再选支管。
（6）A 型支架柱头节点
这类节点主要用到软件的切割、结合、多边形板等功能。必须保证柱顶标高。加劲肋适当切角，预留漏锌孔。如图1所示。
（7）爬梯和抱箍节点
做爬梯节点关键是如何找到合适的工作平面。可从轴线立面视图作辅助线，通过两点剖切得到工作视图。抱箍板可用折梁功能来做。其安装位置应避开柱法兰加劲肋。如图2所示。
.png)

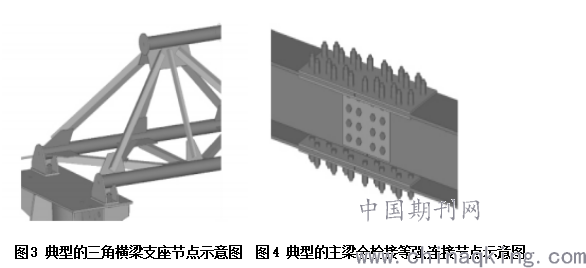

（8）三角横梁支座节点
可从 A 型支架顶部和立面视图找到支座的工作平面，然后用多边形板功能做出。支座底板螺栓孔应在纵向开成椭圆形，以抵消基础施工可能产生的 偏差，保证三角横梁和 A 型支架顺利安装。如图3所示。
（9）主梁的全栓接等强连接设计部分 H 型钢连续梁长度超过 23 m，要求采用全螺栓等强度拼接。这类节点可使用 77 号系统节点。如图4所示。
.png)
3.结 论
BIM技术管理平台主要是针对于重大安全风险管理及重大设备管理，通过手机管理安全隐患及设备信息，并可通过扫描设备二维码进行设备信息的快速查阅，查看重大设备信息的统计图表，并接收相关预警、报警信息。
参考文献
【1】张建平，李丁，林佳瑞.BIM在施工中的应用【J】.施工技术，2012，41（16）：10-17.
【2】刘占省，赵雪峰.BIM技术与施工项目管理【M】.北京：中国电力出版社，2015.
【3】刘阔.机电BIM二维、三维一体化深化设计的实施要点与研发方向【J】.安装，2019，389-392.
