1 配电网网格化管理方法
网格化管理是将一个大的供电区域，划分为若干小的供电单元，在空间上将10 kV线路、配电变压器、断路器等电力设备分配在各单元内，实现大数量的电力设备在空间上的“分组”，一个单位为一组，将每个单元作为最小管理单位，对单元内的设备建立信息台账，实现单元内的电力设备管理。
网格化作为配电网管理方法的另一个应用层面，对照配电网的规划目标，对该供电区的10 kV目标网架和上级变电站规划布点，提供了一种“自下而上”的规划建议。这种“自下而上”的管理方法，作为传统的“自上而下”规划方法的辅助和校核方法，也有其实际意义。
供电分区：明确区域配电网的供电范围、电力设施布局、上级电源等区域配电网的基本情况。
单元划分：综合考虑供电区的地理信息（小区分布、电力管廊等）、空间发展规划、变电站等因素后，将大的供电区合理的划分为若干单元。
负荷预测：以单元为管理单位，进行单元内饱和负荷预测。可通过趋势外推法、空间负荷预测法、自然增长加大用户法等多种负荷预测方法，并相互校验。
配电网规划：按照配电网规划导则的要求，逐单元规划电力设施布局，包括10 k V线路组网模式、供电半径、装载容量等，并提出对上级变电站的需求，给出变电站选址建议。
2 以我国某一供电区为例
2.1 供电区基本情况。
某供电区为C类供电区，供电面积约21 km2，现有10 kV供电线路26回，配电变压器486台，断路器58台。该区域内供电的110 kV变电站1座，35 kV变电站1座，另区外为该区域区内供电的110 kV变电站2座。该供电区2019年用电负荷68 MW。该供电区内变电站及10 kV主干线现状接线情况如图1所示。
.png)

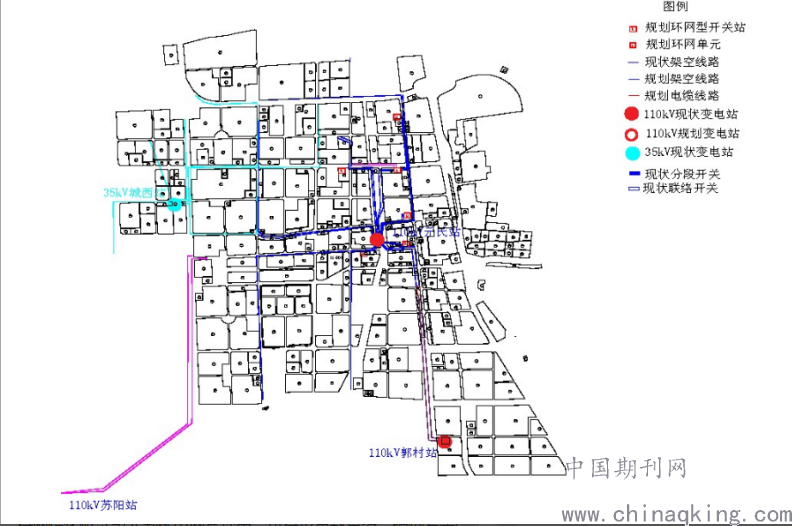

图1 供电区内变电站及10 kV供电线路现状接线图
2.2 单元划分。
综合考虑该供电区内各地块开发程度、小区用电负荷预测、10 kV线路现状布局、电缆管廊、变电站供电范围诸多因素，将该供电区划分为5个单元，划分后各单元如图2所示。
2.3 单元内设备管理及规划。
电力设备分单元管理，及电力设施布局规划。以10 kV线路和变电站为例。

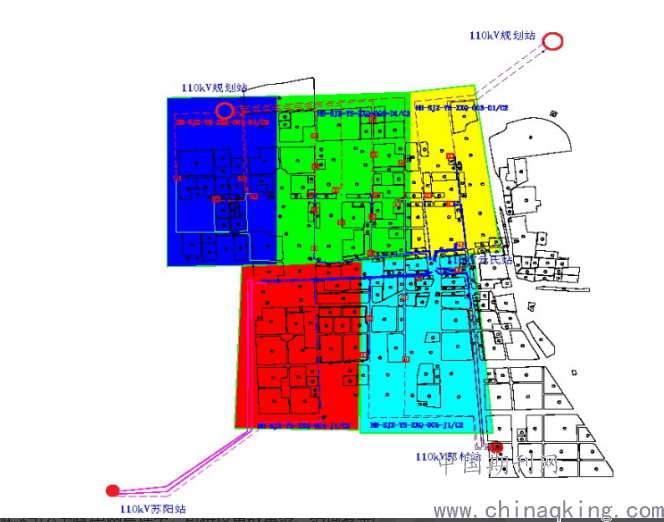

图2 供电区单元划分图?
10 kV电力线路在各单元内的分布和变电站为单元供电情况如表1所示。现状年中，10 k V线路中存在单辐射、多联络情况，且存在交叉供电现象，10 kV线路无清晰的供电边界，而实际现场更为复杂，更依赖于个人经验，用户申请报装且要求双电源供电的，就近选择两供电路线为其接入系统，造成10 kV线路供电混乱，达不到配电网规划导则中“单联络、三分段”、线路N-1转供、供电范围清晰的要求。现状年中因该区域中仅1座110 k V变电站和1座35 k V变电站，受限于35 kV变电容量小、负荷重的现状，无法实现10 kV联络线的负荷转供。
单元划分后，分布在单元内的10 k V线路的走径、分段、联络情况、来源变电站、为该单元供电的区域等基本情况梳理完成后，对标《配电网规划导则》中要求的“三分段、单联络、满足N-1转供、供电范围清晰”典型接线要求，根据单元中负荷大小及分布，规划10 kV线路走径及供电范围。以单元边界为10 kV线路的供电边界，实现单元内线路两两一组，并来自不同变电站的典型10 kV线路组网模式，单元和单元之间不互供，使10 k V线路的供电边界清晰。
在满足单元内用电需求和10 kV线路典型组网模式的同时，提出对上级变电站的建设需求，并根据单元用电情况，提出变电站选址的建议。
3 结束语
将网格化概念引入到配电网管理中，可将设备数量多、结构复杂的配电网分单元管理，实现单元内配电网设备状态的精确化、10 kV线路组网结构清晰化，在设备管理时减少经验依赖。
提出一种“自下而上”的配电网规划方法，并将单元内的配电网目标固化，为新增负荷提供接入点，保障10 kV线路组网结构清晰不乱，为建成坚强智能的配电网提供有效的方法。
