660MW机组锅炉吊装机械经济性探讨

发表时间：2020/9/25 来源：《基层建设》2020年第17期作者：沈永明王连浩路广亮

[导读] 摘要：火电基建工程紧跟国家经济高质量、高水平发展的节奏，投资方高度追求经济效益、社会效益，火电施工项目的全过程管理要求越来越严谨，作为施工方，适应市场规则，降本增效，是个永恒的主题，锅炉主吊机械的利用率，已成大家关注的焦点和控制首选，在特定的环境和条件下，变通机械已有用途范围，增加利用，提高工程安装效率，保证现场进度主线，同时降低项目成本。

        中国能源建设集团天津电力建设有限公司天津市 300180
        摘要：火电基建工程紧跟国家经济高质量、高水平发展的节奏，投资方高度追求经济效益、社会效益，火电施工项目的全过程管理要求越来越严谨，作为施工方，适应市场规则，降本增效，是个永恒的主题，锅炉主吊机械的利用率，已成大家关注的焦点和控制首选，在特定的环境和条件下，变通机械已有用途范围，增加利用，提高工程安装效率，保证现场进度主线，同时降低项目成本。
        基于以上原因，本文对国内某电厂在基建过程中，在研判锅炉受热面设备参数及结构特点，设备到场时间，以及施工场地的布局，综合识别分析锅炉主吊机械性能参数、施工组织、后续施工的连续性等因素，科学经济合理的使用锅炉主吊机械，为今后类似机组施工中相似情况提供参考。
        关键词：660MW；锅炉；主吊机械；使用
        一、引言
        近几年，国内火力发电项目基建程序化，合规化管理越来越完善，行业各层级监管更加严密、严肃，基建过程复杂、曲折、变数多，企业应对各种风险的能力尤为重要。变则易，易则通。直面变幻纷扰的局面，创造双嬴的效果。
        因此本文结合工程特点，遵循安全可靠、经济适用的原则，综合识别与分析影响在施工条件变化下，提高施工效率，修改、完善施工方案。
        二、施工组织设计分析
        2.1工程介绍
        某火力发电厂为新建工程，规划建设4×660MW机组；本期建设2×660MW超超临界、燃煤、一次中间再热、三缸两排汽直接空冷凝汽式汽轮发电机组燃煤空冷机组。
        主厂房采用汽机房、锅炉房两列式布置方案，除氧器布置于锅炉房K0-K1内，两台机组煤仓间集中布置在两炉之间。
        其中，1号锅炉位于固定端。设计紧凑、施工空间小、交叉作业多，施工难度大。
        本项目锅炉为东方锅炉厂生产超超临界参数、单炉膛、一次中间再热、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构、前后墙对冲燃烧，Π型布置的直流炉。

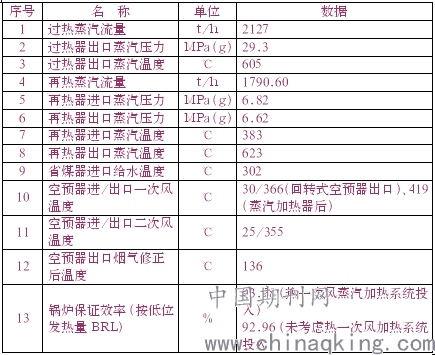

        锅炉主要参数如下：

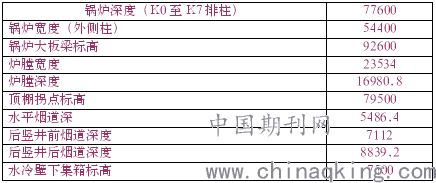

锅炉主要结构尺寸

        锅炉构架：采用全钢结构，由顶板、柱、梁、垂直支撑和水平支撑组成空间支撑体系。共计6500吨。
        受压件：膜式壁，水冷壁，顶棚过热器，包墙过热器；蛇形管，（后炉膛为双炉膛）低过、低再、省煤器；屏式受热面（屏过、高再、高热）。共计12000吨。
        2.2施工组织设计
        2.2.1锅炉主吊机械布置
        根据本工程需求和特点，锅炉左侧K3-K4轴中间钢架外6.5m处布置一台84t平臂吊、锅炉右侧K4-K5轴中间钢架外侧2.5米处布置一台25t平臂吊负责锅炉钢架及侧煤仓施工的垂直吊装。

        2.2.2锅炉组合场原设计
        锅炉组合场场地内布置组装钢平台，砖支墩，场地内铺设碎石面层，用于锅炉设备复查、组合，前期用于钢煤斗和烟风道制作，该区域施工机械配备1台60t龙门吊。
        汽机管道组合场主要用于配合本标段全厂中、低压管道工厂化组合与配制，前期用于锅炉设备复查、组合。该区域施工机械配备1台60t龙门吊。
        2.2.3施工方案变更分析
        本工程1号锅炉钢结构于2016年8月6日开始吊装，于2017年8月16日完成大板梁的吊装。由于受国能源2016[275]号文缓建政策的影响，受热面设备到场时间计划滞后4月，经过建设单位努力协调，第一批受热面设备于2017年6月20日到场，但不是急用设备，后续的设备到场是一段缓慢期，设备供货周期延长3月。
        设备到场晚，且不连续，给现场正常组织施工带来的变数，正常的施工速度在一段时间内将放缓，后续的人力资源、机械资源、施工方案等必须进行调整，以减轻项目经营压力，最大限度减除影响工程节点时间的因素，控制工程交机时间。
        施工方案调整分析
        锅炉主吊机械安装完成在用，机械变动配置方向为配合辅吊；为加快工程进度，增加受热面组合平台，增加设备同步组合的数量，缩短设备组合时间；减少厂内设备运输时间（含设备组合件）；因组合工程量变小，变更组合场龙吊的数量，选用低参数型吊。
        三、新施工方案
        3.1确定新施工方案
        基于上述原因及分析，与设备到场的计划时间表与场地的实际情况，与建设单位、监理单位进行协商，书面同意，方案如下：
        吊装区域：在锅炉左外侧增加搭设移动式组合平台，同步组合前炉膛设备：垂直水冷壁、左右侧螺旋水冷壁、屏过；后炉膛设备：包墙、低过、低再等。配合一台50t履带吊辅助吊装，提高主吊机械的利用率。本区域设备组合率为总组合量的63%
        组合场：配置一台30t龙门吊、轨道长度130m，负责锅炉烟风六道配制，水冷壁（中、下部）组合；另有移动吊车，50t履带吊、50t汽车吊、25t汽车吊及平板车等机械，用于设备倒运及装卸，适应区域需要。
        3.2方案的实施
        距炉左边柱8米，场地平整，硬化。搭设组合平台800m2，符合坠落范围控制要求；在主吊机械辐度范围内。周边设置围栏，及“严禁靠近”警示牌。留有设备进出通道。
        组合场安装一台MHDg32-42龙门吊、轨道长度130m，自检合格后，申报当地特检所验收，出具合格检验报告后，投用。
        设备进场后，按照策划文件的安排，卸至新设备组合平台，进行下一步的设备检查、组合。主吊机械负责卸车、设备铺摆、吊装就位等工作，50t履带吊配合作业。
        受热面设备供货时间从2017年9月1日开始，2018年7月5日供货完成，约计10个月。新搭组合平台使用周期4个月。
        四、方案的效果
        工程进度：锅炉钢结构从2016年8月6日开始吊装，2017年10月15日受热面开始吊装，2018年8月14日水压试验完成；工程里程碑水压试验时间为2018年8月20日。满足节点进度要求。
        方案的经济性：通过与对比原方案，统计机械费用、设备水平运输费用等，节省原费用的11.55%。
        说明：
        锅炉在火力发电厂安装比例约为60％-70％，同时锅炉本体及辅助设备具有部件数量多、部件外形尺寸大、重量大、组合及安装时间长等特点，设备吊装作业是锅炉安装的重点，在吊装机械配置上需要全方面考虑，除了需要充分考虑设备结构、重量、工期的大前提下，还需要根据现场实际情况出发，从机械使用范围、利用效率、保证机械满足现场要求和有利于加快设备的安装速度、节约施工成本等方面进行多方面分析。锅炉安装的机械配置方案的优劣，对锅炉安装进度及机械使用成本节约起着决定性的作业，是火炉发电厂锅炉施工降本增效重要途径。
        参考文献：
        [1]GB/T 19001-2000 质量管理体系要求
        [2]DL5190.2-2019 电力建设施工技术规范第2部分（锅炉篇）
        [3]DL5009.1-2014电力建设安全工作规程第1部分：火力发电
        [4]东方电气集团（2016）660MW级锅炉安装说明书
